19英寸五辐式乘用车合金轮辋结构设计

　　这款轮辋的设计首先锚定乘用车日常行驶的核心工况，覆盖城市铺装路面通勤、高速巡航以及轻度非铺装路面通行的使用场景，作为车辆行走系统的核心承载部件，其需要同时承担车身垂直载荷、行驶过程中的纵向加速制动力、转向时的横向侧向力，还要缓冲路面颠簸带来的瞬时冲击，避免载荷直接传递至悬架与车身结构。在实际装车场景中，轮辋是轮胎的装配基体，需要和轮胎共同配合形成密封的充气腔体，为无内胎子午线轮胎提供可靠的安装支撑，同时需要匹配对应车型的制动系统安装空间，预留足够的制动盘、制动卡钳避让间隙，避免转向或颠簸工况下出现运动干涉。

　　设计过程中首先确定19英寸的标称直径参数，这个尺寸兼顾了乘用车的视觉效果、轮胎扁平比适配范围以及行驶舒适性，不会因为轮辋尺寸过大导致轮胎胎壁过薄、滤震性能下降，也不会因为尺寸偏小影响整车外观协调性与制动系统的升级空间。轮辋的轮缘部分采用标准的深槽轮辋结构，方便轮胎的拆装与维护，胎圈座的角度与尺寸严格匹配民用乘用车轮胎的装配规范，保证轮胎充气后能够紧密贴合在轮辋上，高速行驶时不会出现轮胎脱圈、漏气的风险。

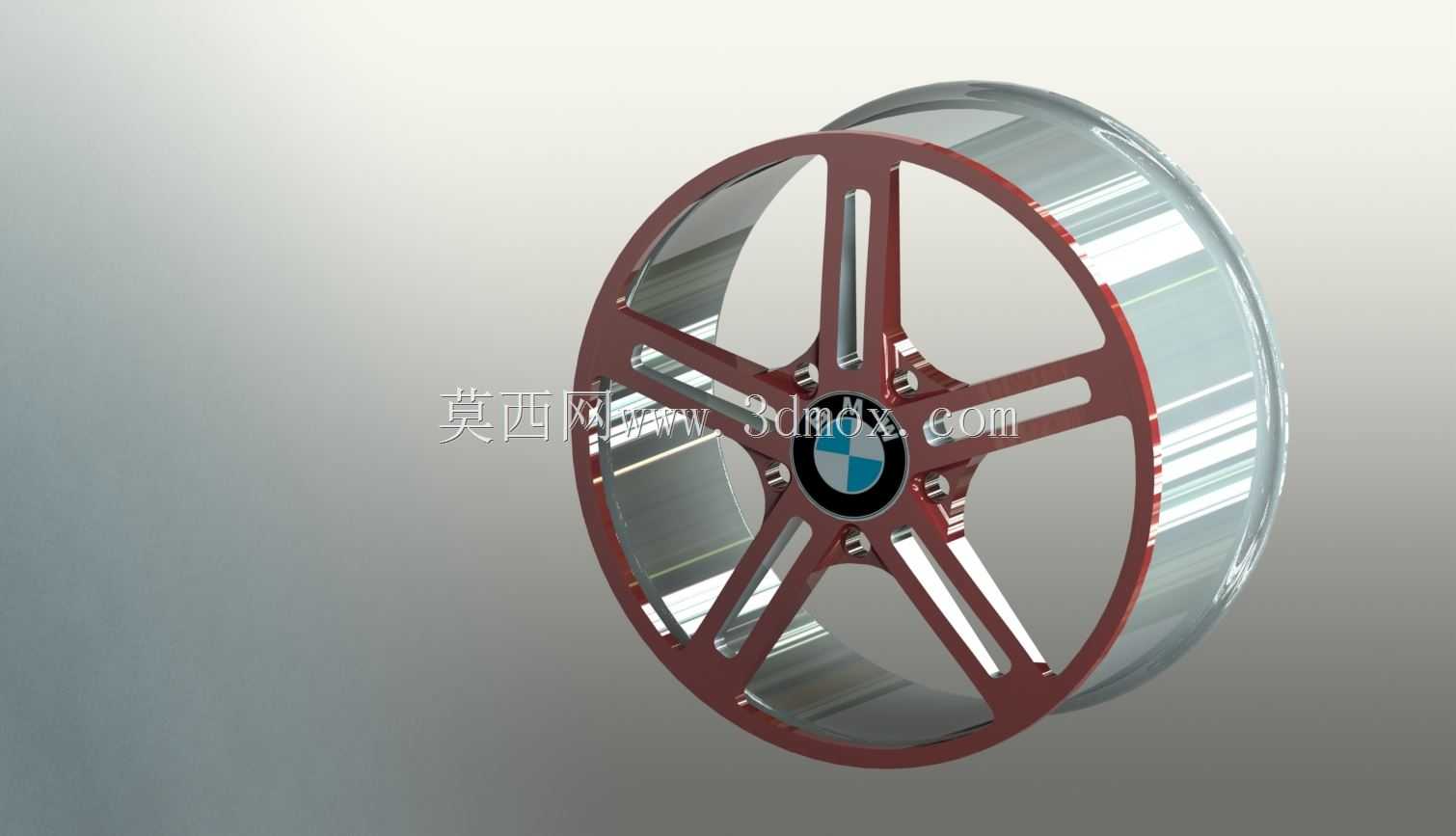

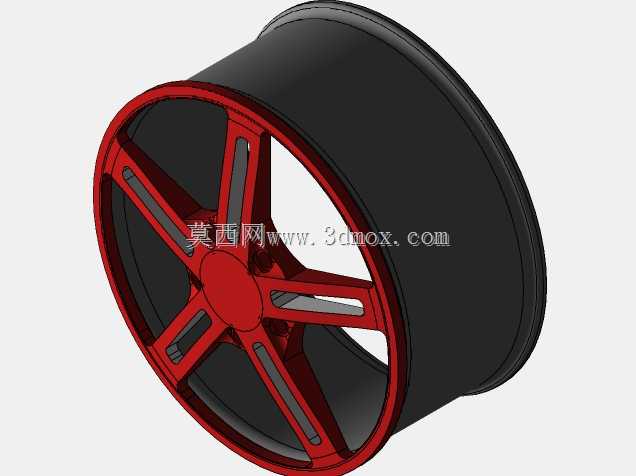

　　辐条部分采用五辐双肋的结构设计，这种结构并非单纯为了外观造型，每一根辐条的截面都经过受力优化，从轮心安装盘位置向轮辋外缘逐渐过渡厚度，在靠近安装盘的受力集中区域做了加厚处理，能够将轮心位置的载荷均匀分散到整个轮辋圆周上，避免局部应力集中导致的辐条断裂风险。同时五辐结构的镂空区域足够大，能够为制动系统提供充足的通风散热空间，车辆频繁制动产生的热量可以通过辐条之间的空隙快速随气流排出，降低制动系统的热衰减概率，提升连续制动时的安全性能。

　　轮心的安装面采用平面定位结构，匹配乘用车常见的螺栓孔分布规格，安装面的平面度控制在合理公差范围内，保证轮辋装车后能够和轮毂轴头紧密贴合，避免高速行驶时出现车轮抖动的问题。中心孔的尺寸适配对应车型的轴头直径，能够实现精准的径向定位，减少螺栓承受的剪切载荷，延长车轮紧固件的使用寿命。轮辋的偏距参数经过匹配设计，保证车轮装车后轮胎的接地面中心和车辆设计的轮距参数一致，不会出现轮胎偏磨、转向沉重或者轴承载荷异常增大的问题。

　　材质选用铸造铝合金材料，相比传统钢制轮辋，铝合金材料的导热性能更好，能够更快将制动系统产生的热量传导出去，同时重量更轻，能够降低车辆的非簧载质量，提升悬架的响应速度，改善车辆的操控性能与行驶平顺性。轮辋的表面做了多层涂装处理，辐条正面采用亮面烤漆工艺，轮辋桶身部分采用抛光金属质感处理，既能够提升外观的精致度，也能够形成可靠的防腐蚀保护层，抵御日常行驶中路面泥水、融雪盐等物质的侵蚀，延长轮辋的使用寿命。

　　在安装边界的校核上，设计过程中充分考虑了轮辋和周边部件的运动间隙，在车轮最大转向角度、悬架最大压缩行程的工况下，轮辋的外缘和翼子板内衬、悬架摆臂、减震器等部件之间都保留了足够的安全间隙，不会出现运动干涉。同时轮辋的气门嘴安装位置做了加厚处理，预留了标准气门嘴的安装孔，方便后续胎压监测传感器的安装适配，满足现代乘用车的胎压监测配置需求。

　　从结构可靠性角度出发，轮辋的所有过渡位置都采用圆角过渡设计，避免尖锐拐角带来的应力集中问题，在承受路面冲击载荷时，应力能够沿着圆角平滑传递，不会在局部位置产生过大的应力峰值。轮辋的轮缘部分做了加强卷边设计，在轮胎受到侧向挤压或者低速刮蹭路沿的时候，能够避免轮缘出现变形，保证轮胎的密封性能不会因为轻微磕碰受到影响。
