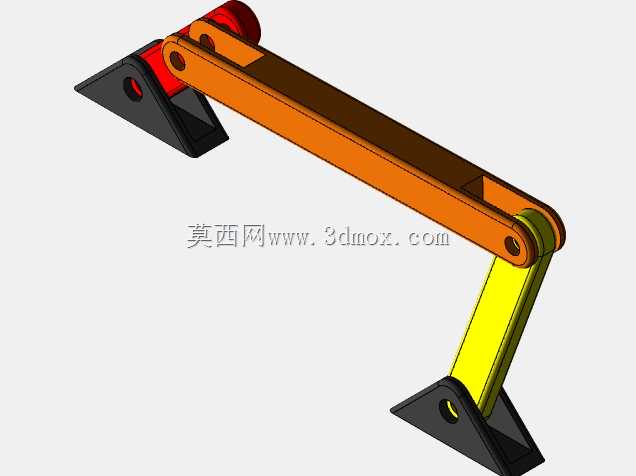

摇杆摆角80度格拉晓夫四杆传动结构

　　这套格拉晓夫四杆传动结构，核心是满足最短杆与最长杆长度之和小于等于其余两杆长度之和的杆长配比条件，实现摇杆80度固定摆角的往复摆动输出，是平面连杆机构里最经典的基础构型之一。在实际工程场景里，这类定摆角四杆结构常被用在轻工包装设备的料斗翻转工位、输送线的物料拨料机构、农业机具的播幅调节摆臂、小型检测设备的探头往复扫查单元里，相比齿轮、凸轮传动，它的加工门槛更低，铰接副的承载冗余量更大，运行过程中没有刚性冲击，对安装基座的精度容错率更高，不需要复杂的润滑回路就能长期稳定运行。

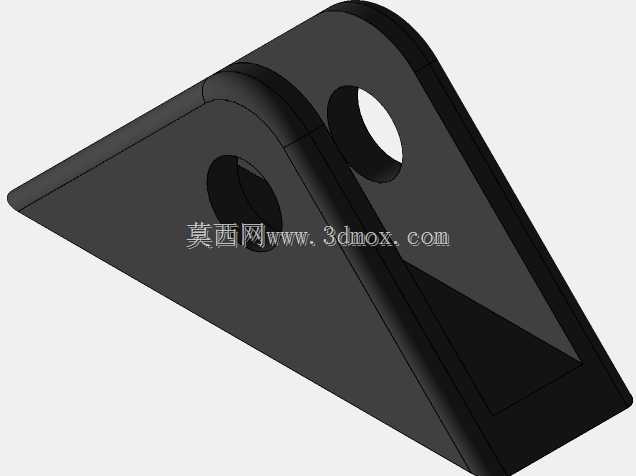

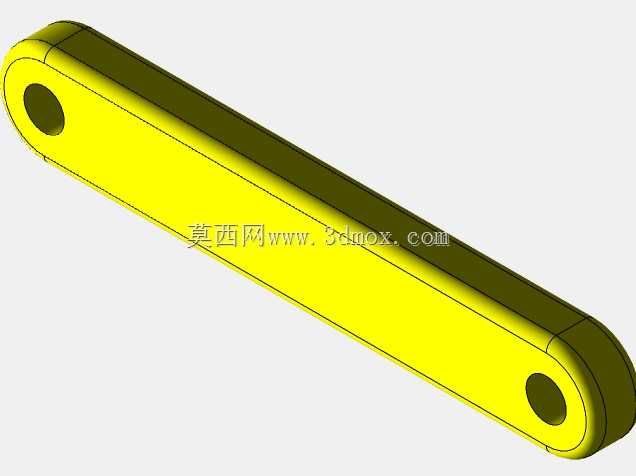

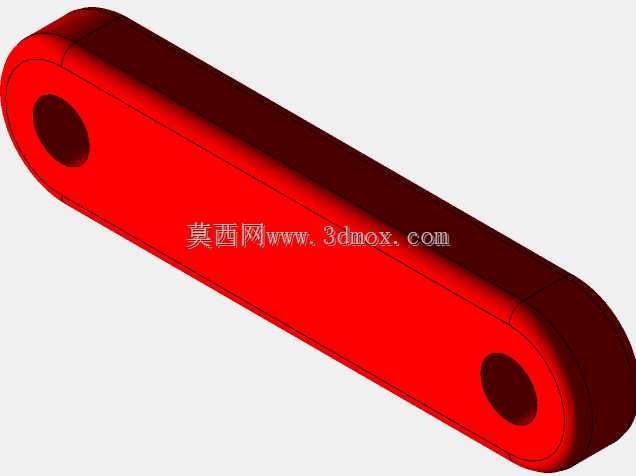

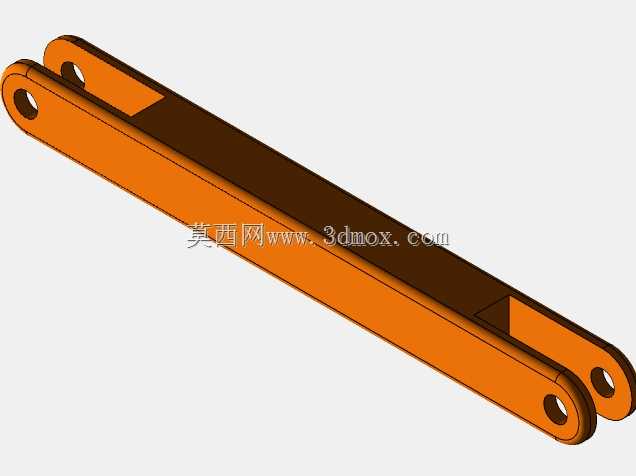

　　从功能特性上看，这套结构的两个固定铰支座采用三角加强式的安装底座，底座上预留了沉头安装孔，可直接通过螺栓固定在设备安装平台上，不需要额外做焊接支架，两个固定铰的中心距是整套机构的安装基准尺寸，设计时已经将这个基准尺寸做了整数化处理，方便在不同设备布局里直接套用。主动曲柄做整周回转运动时，通过中间的连杆带动末端摇杆做定摆角往复摆动，80度的摆角刚好覆盖多数工位需要的摆动行程，不会出现过摆导致的机构干涉，也不会因为摆角不足达不到工位动作要求。铰接位置都采用了带衬套的铰接孔设计，能有效降低转动副的磨损，长期运行后只需要更换衬套就能恢复配合精度，不需要整体更换杆件，维护成本很低。

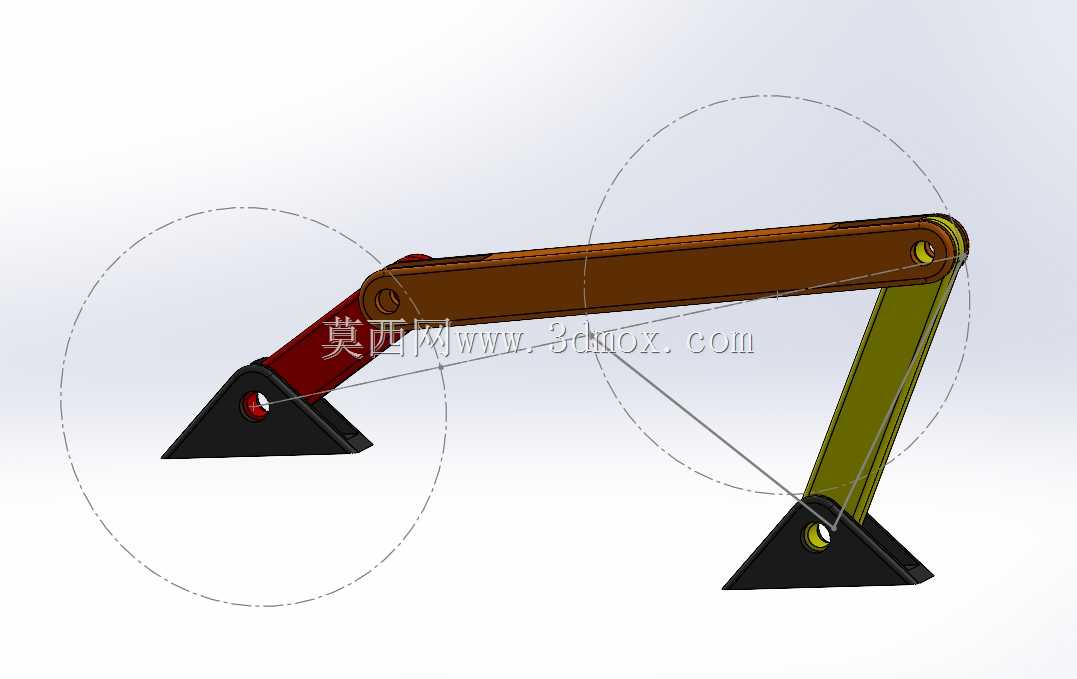

　　设计思路上，这套结构完全遵循格拉晓夫准则做杆长匹配，首先根据需要的80度摇杆摆角，通过极位夹角公式反推各杆的长度比例，确定最短杆为整周回转的曲柄，将两个固定铰的位置作为机架基准，再依次匹配连杆和摇杆的长度，同时做了运动干涉校验，模拟了曲柄整周转动全过程中各杆件的运动轨迹，确保杆件之间不会出现碰撞，两个活动杆件的运动包络线都控制在安装基座的边界范围内，不会超出安装空间。杆件的截面采用矩形钢截面构型，在保证抗弯强度的前提下尽可能降低杆件自重，减少转动过程中的惯性冲击，底座的三角加强筋设计，能抵消杆件摆动过程中传递到安装面的倾覆力矩，避免长期运行后基座出现松动移位。

　　安装边界方面，两个固定铰支座的底面共面，安装时只需要保证安装平台的平面度在每米0.1mm以内，就能保证机构运行顺畅，不会出现卡滞。机构的最大运动包络宽度以两个固定铰的连线为基准，向两侧的延伸量都做了明确的尺寸约束，在做设备布局时，只要在包络范围外预留10mm的安全间隙，就不会和周边的其他零部件产生干涉。铰接轴的轴向都做了限位挡圈设计，不会因为运行过程中的振动导致铰接轴窜动脱出，提升了机构运行的可靠性。相比其他同摆角的传动结构，这套四杆机构的组成零件数量极少，没有复杂的异形曲面零件，普通的铣削、钻削设备就能完成所有零件的加工，不需要高精度的加工中心，非常适合中小企业做设备改造时直接套用，也适合作为机械原理教学的演示模型，能直观展示曲柄摇杆机构的运动特性和格拉晓夫准则的实际应用效果。在实际选型套用的时候，只需要根据实际需要传递的负载大小，等比例缩放各杆件的截面尺寸和铰接轴直径，就能适配不同的负载工况，不需要重新做运动轨迹的校验，因为杆长比例已经固定，摆角不会因为整体缩放发生变化，能大幅缩短设计周期。
