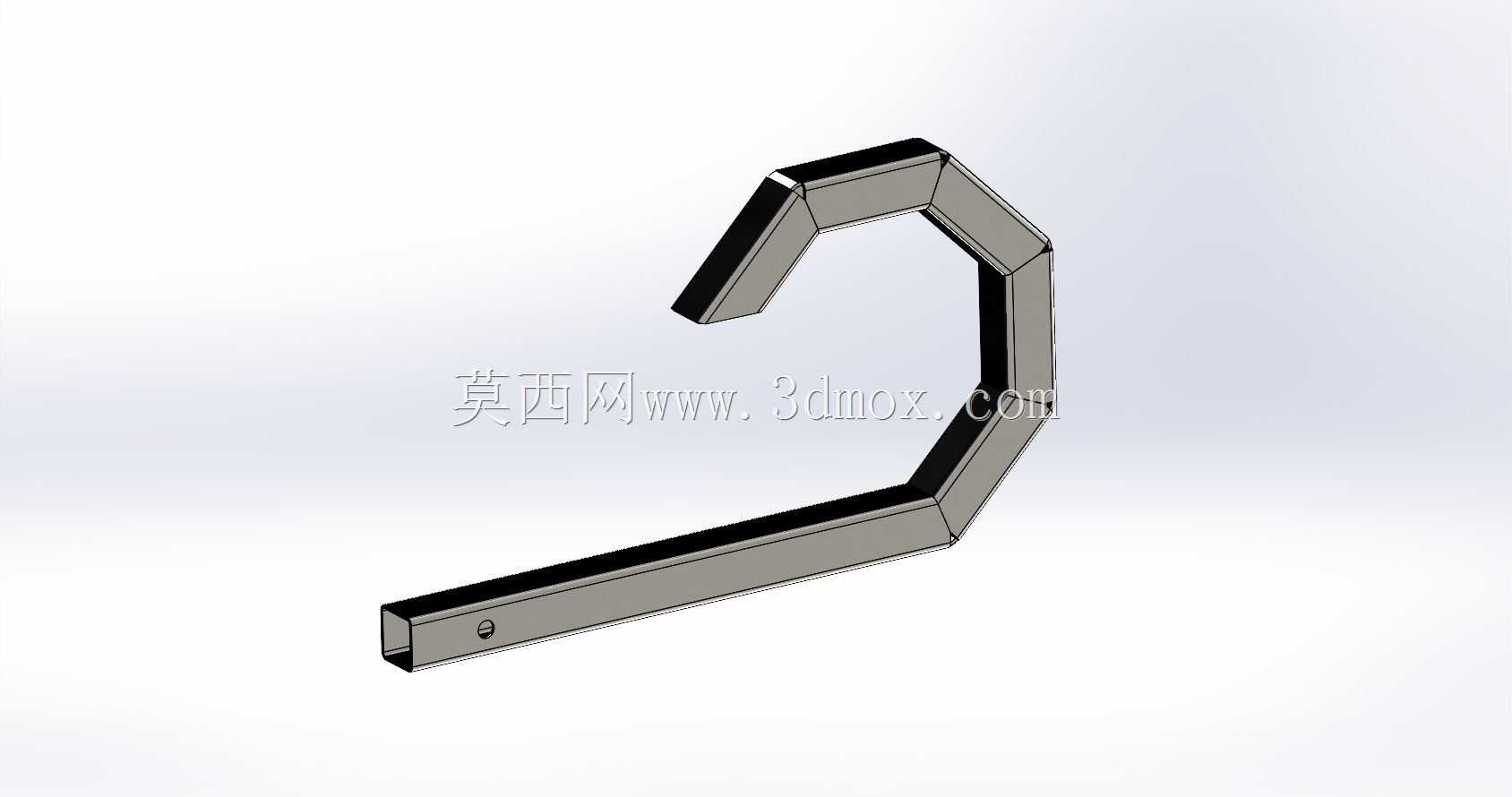

方管弯制焊接式拖车牵引挂钩结构

　　在短途场内转运、农用机具拖挂、小型设备厂区移位这类作业场景里，牵引连接部件的可靠性直接决定了拖挂作业的安全边界，这款采用方管弯制成型的拖车钩，正是针对轻载拖挂场景设计的刚性连接构件。不同于铸造或冲压成型的一体式拖钩，这款构件选用2英寸规格的方形管材作为基础坯料，通过分段冷弯工艺成型出钩状轮廓，各弯折段衔接处采用焊接方式拼合固定，整体结构没有额外的拼接附件，加工工序集中在管材弯折与焊缝处理环节，适合小批量定制加工场景，生产端不需要开制专用冲压模具，仅需依托常规弯管设备与焊接工装即可完成制作。从实际使用场景来看，这类拖钩通常安装在牵引车尾部的车架横梁位置，直段管身预留的安装孔位用于穿装固定螺栓，

　　安装时需要保证钩体开口方向与牵引方向保持垂直，避免拖挂行驶过程中挂接销从钩口滑脱。钩体的弯折弧度经过匹配设计，既能够保证常规尺寸的挂接环可以顺利卡入钩腔内部，又不会因为钩口开度过大导致行驶过程中挂接件出现大幅窜动，在非铺装路面拖挂行驶时，钩体的刚性结构可以传递稳定的牵引力，不会像柔性牵引构件那样出现缓冲余量过大导致的起步冲击问题。设计阶段首先要明确拖钩的额定牵引载荷，方管的壁厚选择直接决定了构件的整体抗扭与抗拉强度，弯折段的弯曲半径不能过小，否则方管弯折位置会出现管壁凹陷、截面变形的问题，既会降低结构强度，也会影响后续焊接工序的拼接精度。直段安装部分的长度需要匹配牵引车尾部的安装空间，预留的螺栓孔位置要避开方管的弯折应力集中区，

　　防止固定螺栓受载后在孔位位置出现管材撕裂问题。焊接环节需要保证各段管材拼接处的焊缝满焊，焊后需要做焊渣清理与应力消除处理，避免长期受交变载荷作用下焊缝位置出现疲劳开裂。从安装边界来看，这款拖钩的直段截面为标准2英寸方形，安装时可以直接适配对应规格的方管安装座，也可以通过U型螺栓固定在平板式车架横梁上，钩体向外伸出的长度需要控制在合理范围，既不能过短导致挂接操作时操作人员需要探身到两车之间作业，也不能过长导致拖挂转弯时钩体与牵引车尾部构件发生运动干涉。在自动挂接类设备的配套场景中，这款拖钩的规整外形也适配自动对位挂接的导向需求，钩体的平直段可以作为导向定位的基准面，配合挂接端的导向喇叭口结构，能够实现无需人工辅助的自动对位挂接，

　　适合在厂区固定路线的无人转运拖挂场景中使用。日常使用中需要定期检查弯折位置的形变情况与焊缝的开裂迹象，因为方管弯制构件的应力集中点主要分布在弯折弧段与焊缝位置，长期超载拖挂很容易在这些位置出现隐性损伤，定期排查可以有效避免拖钩断裂引发的脱挂事故。不同于市面上常见的锻造拖钩，这款弯制焊接结构的拖钩在满足轻载牵引需求的前提下，大幅降低了加工成本与制作周期，对于非标定制的小型牵引设备来说，不需要依赖标准件的采购周期，可以根据实际安装空间灵活调整各段的长度与弯折角度，适配不同车型的尾部安装结构。
