两件式NASA扶手夹持固定结构设计

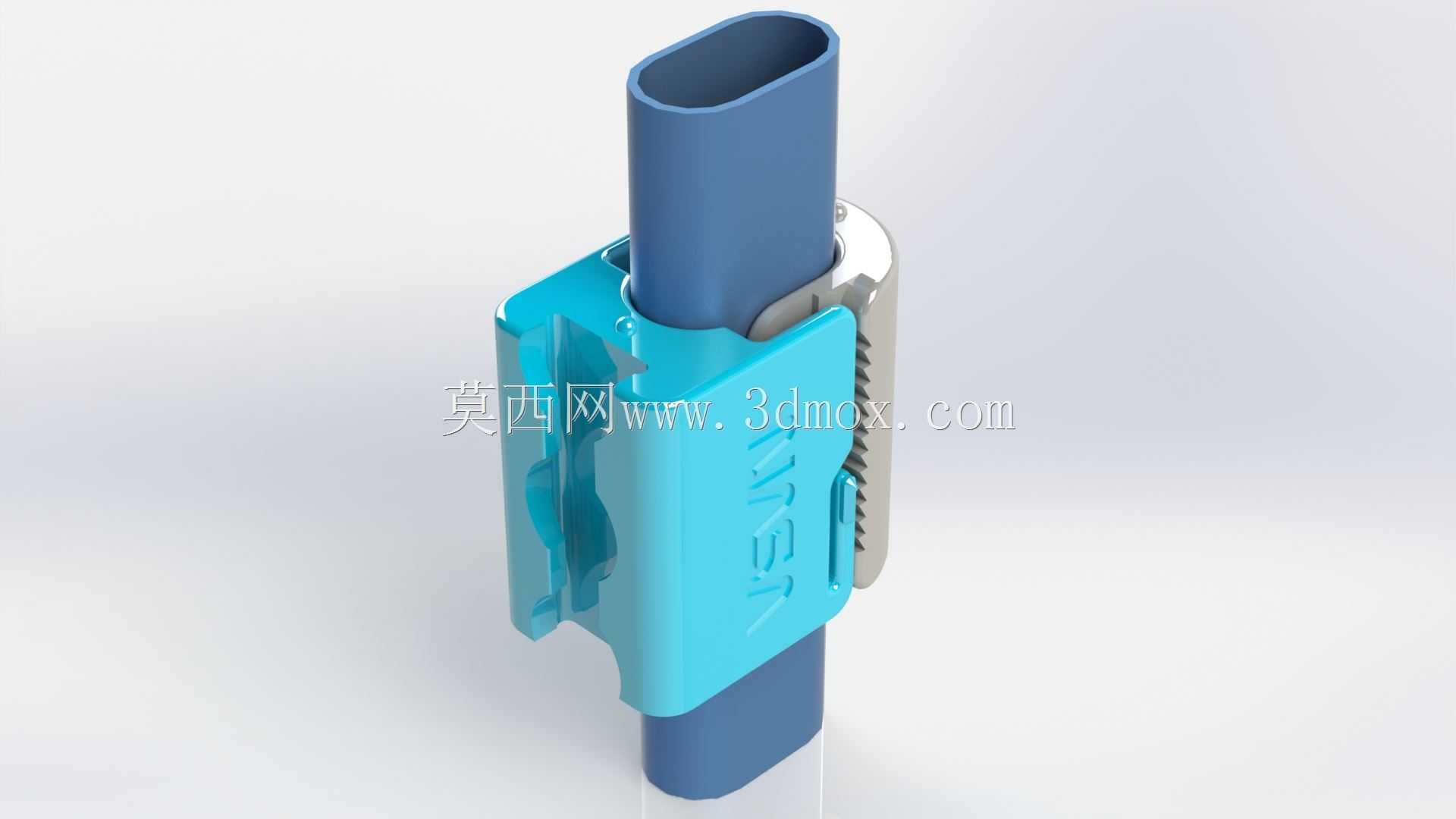

　　这套夹持结构主要面向舱外管线、轻质杆件的快速固定场景，在航天地面模拟训练、户外临时管线架设、轻量化设备快装工位都能适配，核心作用是在圆柱类杆件上实现无工具快速装夹，不需要额外打孔、套丝或者焊接固定，装拆过程只需要手动推动解锁部件就能完成，单人操作耗时不超过两秒，适合需要频繁调整夹持位置、临时固定的作业场景。

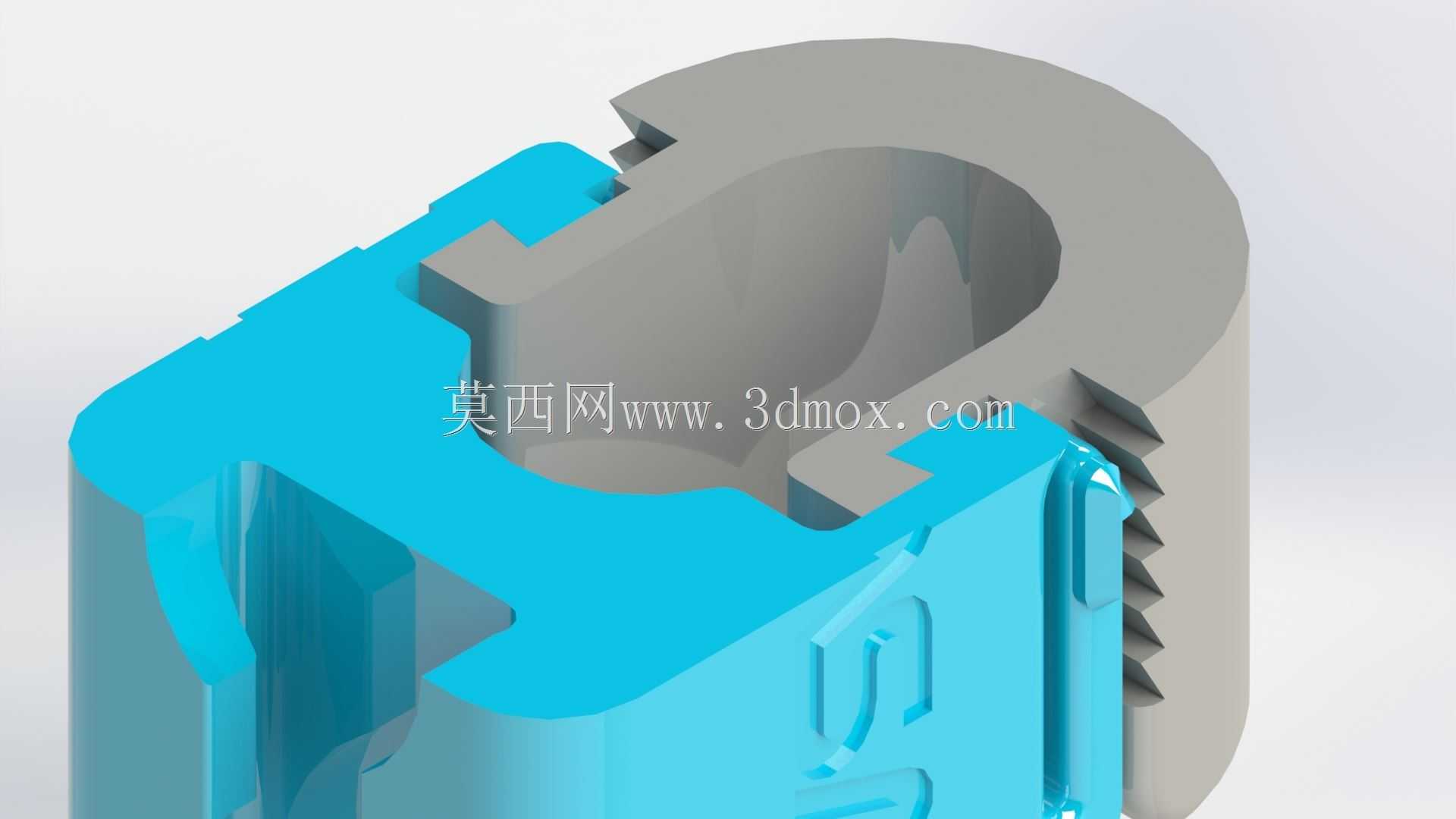

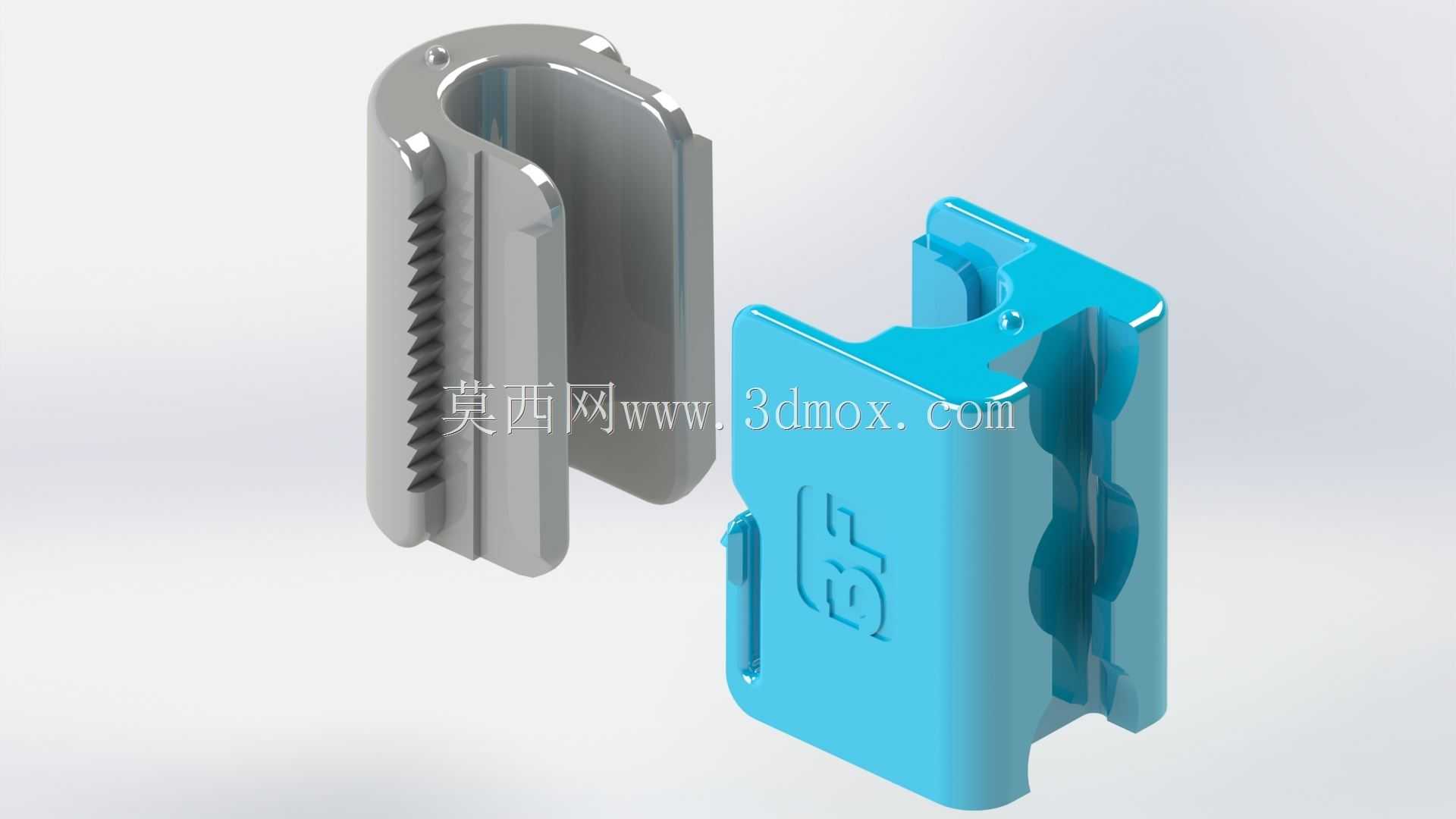

　　从功能特性来看，这套结构采用两个独立零件组合的形式，两个零件可以在同一次3D打印作业中同时成型，打印过程不需要添加任何支撑结构，打印完成后不需要额外的支撑去除、打磨修整工序，两个零件直接就能配合使用，大幅降低了制造成本和后处理工作量。夹持的核心配合面采用斜轨加燕尾榫的组合结构，斜轨的角度经过反复校核，既保证两个夹体在沿杆件轴向滑动扣合的时候能顺畅导向，不会出现卡滞，又能在扣合到位后通过燕尾榫的限位作用，让两个夹体在径向产生足够的抱紧力，抱紧力的大小可以通过调整斜轨的倾斜角度来适配不同直径、不同材质的杆件，比如针对硬质PVC管、铝合金薄壁管、碳纤维杆都能调整参数实现稳定夹持，不会出现夹伤薄壁管件或者夹持力不足打滑的问题。

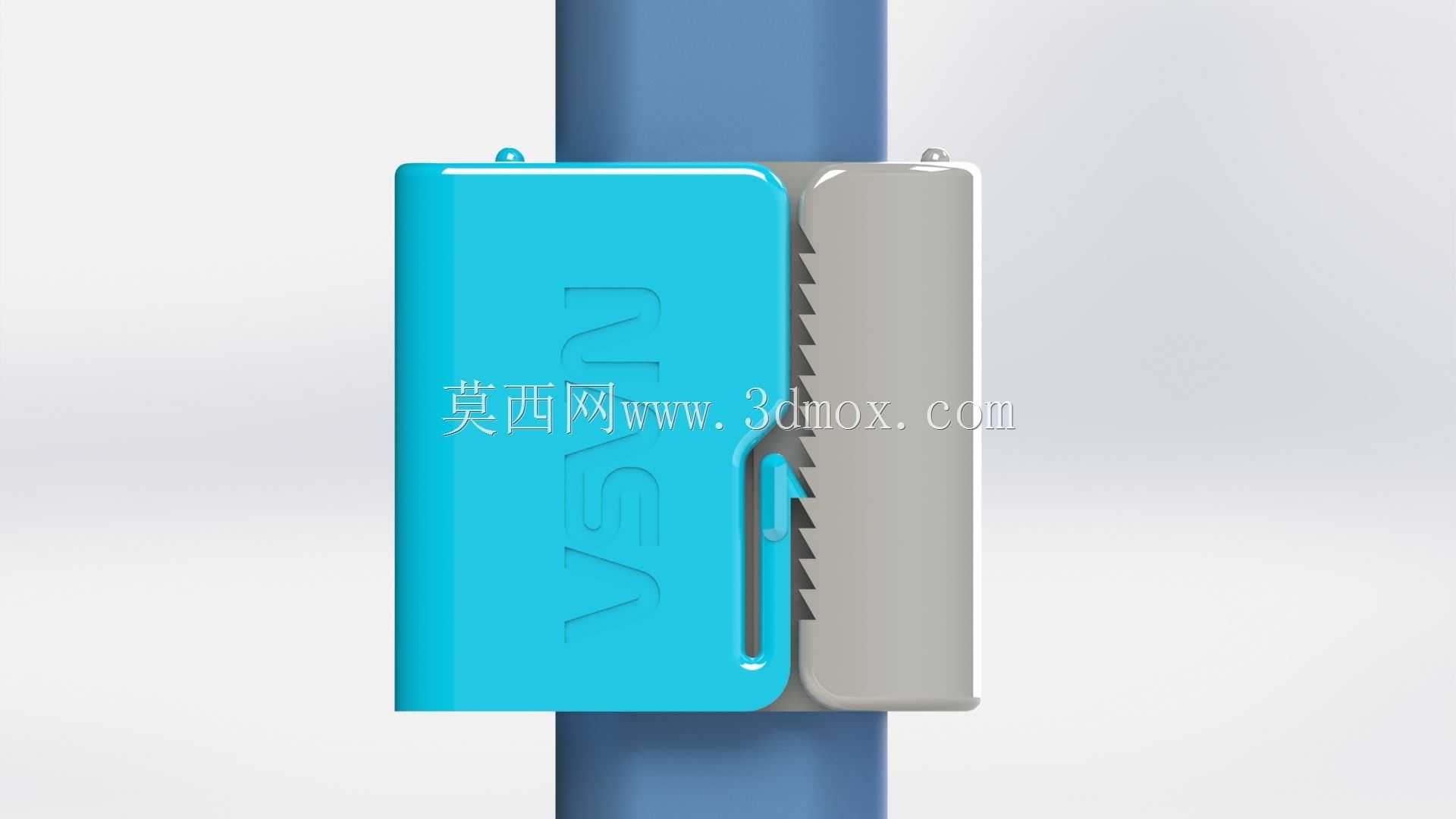

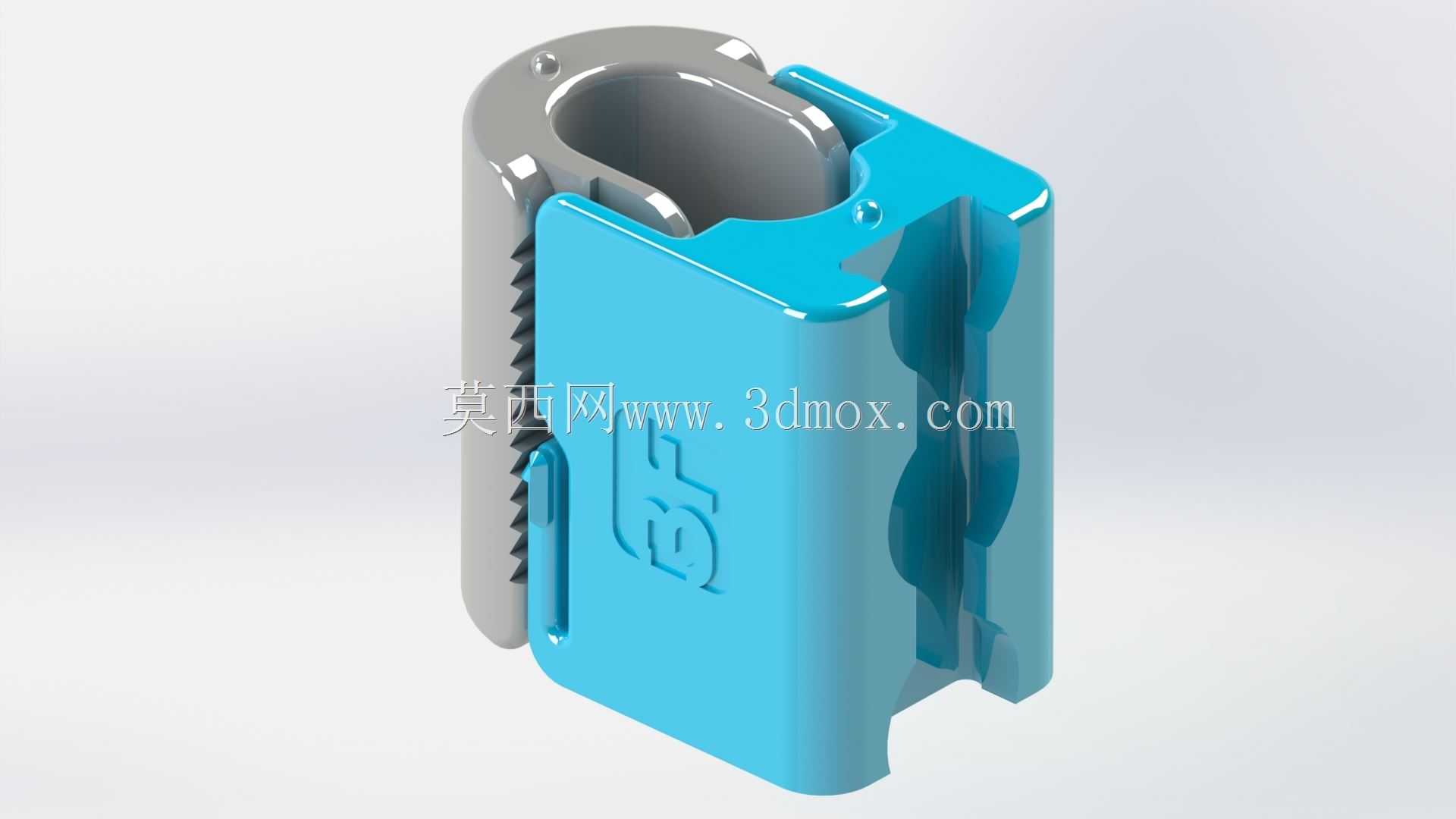

　　锁紧机构的设计是这套结构的核心亮点，没有采用额外的弹簧、销钉等标准件，完全依靠零件自身的结构特征实现锁紧和解锁。在两个夹体扣合到位后，其中一个夹体上凸起的手指状弹性卡爪会自动卡入另一个夹体对应的卡槽内，实现自动锁紧，这个卡爪的弹性变形量经过计算，既保证正常使用状态下，受到沿杆件轴向的拉力、径向的晃动力甚至轻微的冲击载荷时，卡爪不会脱开，夹持结构不会从杆件上滑落；需要解锁的时候，只需要用手指推动夹体上的滑动解锁部件，就能带动卡爪脱离卡槽，此时两个夹体就可以沿斜轨反向滑动分开，直接从杆件上取下，整个解锁过程不需要额外工具，戴薄型劳保手套也能顺利操作。

　　从安装边界和尺寸适配来看，这套夹持结构的内孔是标准圆柱面，适配的杆件直径公差带范围较宽，针对标称直径的杆件，即使存在±0.2mm的直径偏差，也能通过斜轨的自适应滑动实现稳定抱紧，不会因为杆件尺寸的微小误差出现装不上或者夹不紧的问题。结构的整体外形没有尖锐的外凸棱角，所有外边缘都做了R1以上的圆角处理，避免在使用过程中划伤操作人员或者刮破相邻的管线、线缆。夹体的外侧预留了拓展安装平面，可以根据实际使用需求粘贴魔术贴、安装小型走线卡扣、固定微型传感器支架，不需要对夹体本身做二次加工就能拓展使用功能。

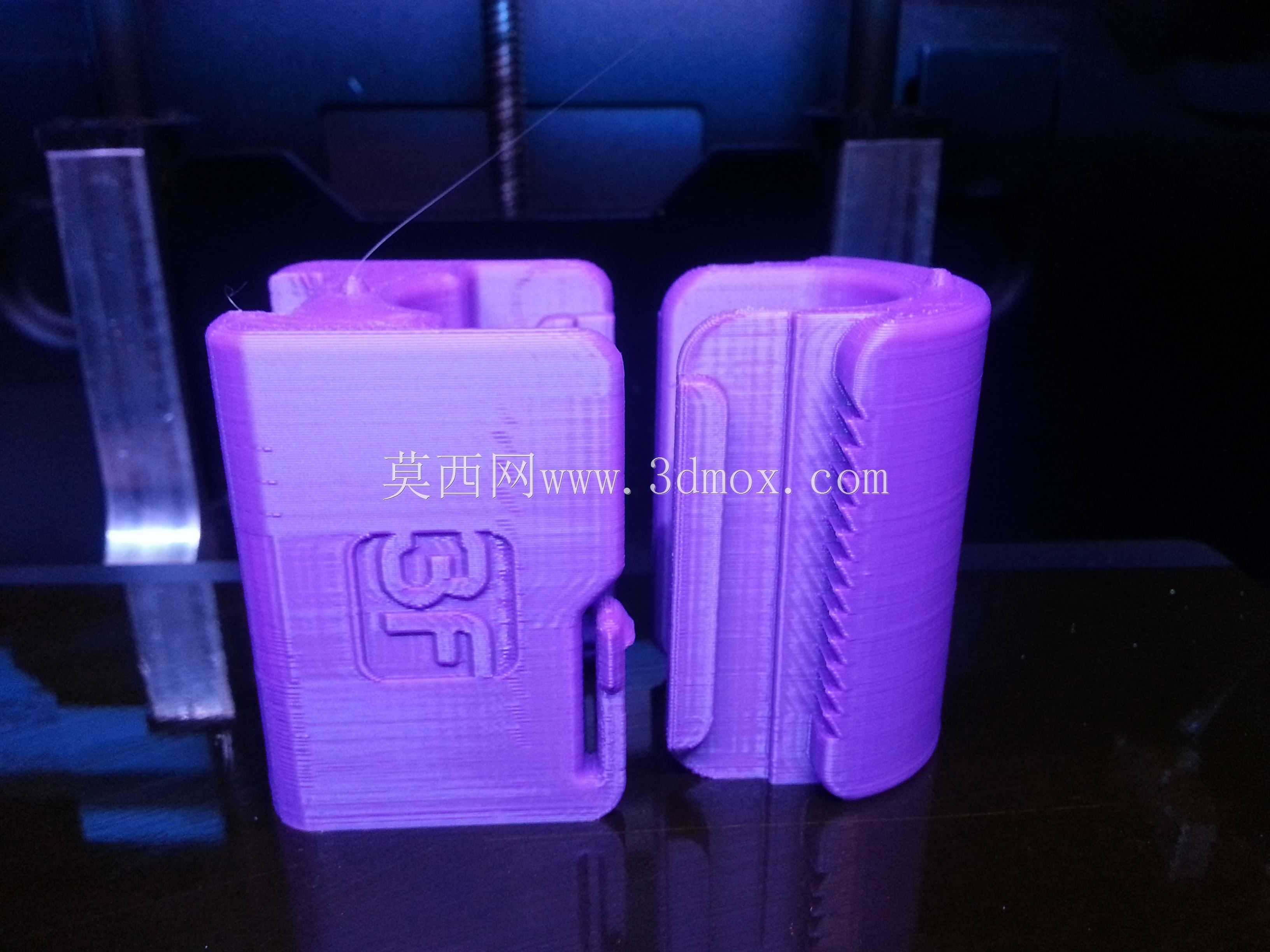

　　设计过程中优先考虑了无支撑3D打印的工艺约束，两个零件的所有悬空面的倾斜角度都大于45度，满足FDM工艺的自支撑角度要求，打印的时候两个零件可以并排摆放在打印平台上，不需要设置支撑结构，打印完成后没有支撑残留的毛刺，配合面的精度可以直接满足装配要求，不需要二次打磨或者修配。两个零件的配合间隙设置在0.2mm，既保证滑动的时候顺畅无卡滞，又不会因为间隙过大出现锁紧后晃动的问题。针对材料选择，常规的PLA、PETG、ABS等常见3D打印材料都能满足使用要求，如果需要更高的强度和耐候性，可以选择尼龙或者碳纤维增强材料打印，结构本身不需要针对材料变化做参数调整，适配性很强。

　　实际使用过程中，这套夹持结构可以重复装拆数百次不会出现磨损失效的问题，卡爪部位的结构厚度经过优化，反复变形不会出现疲劳断裂，斜轨和燕尾榫的配合面在多次滑动后也不会出现明显的磨损导致锁紧力下降。和传统的喉箍、管卡相比，这套结构装拆速度更快，不需要螺丝刀、扳手等工具，而且不会在杆件表面留下压痕，适合对杆件表面质量有要求的场景，比如碳纤维杆、表面阳极氧化的铝合金杆，装拆后不会破坏表面处理层。和快拆式的塑料管夹相比，这套结构的锁紧可靠性更高，受到冲击的时候不会意外脱开，在有振动的作业场景下也能保持稳定的夹持力。
