菱形法兰安装式球头万向移动支撑脚轮

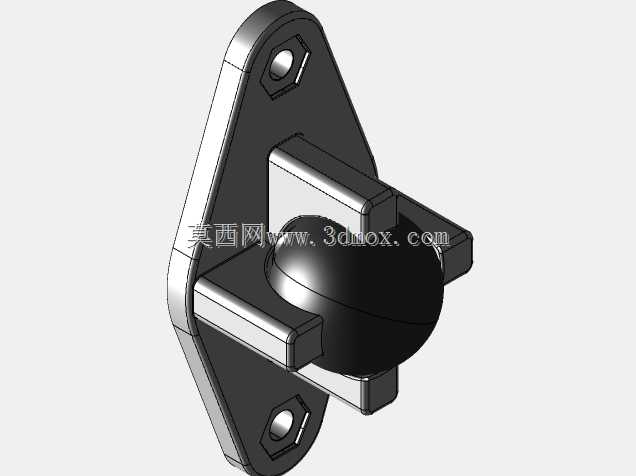

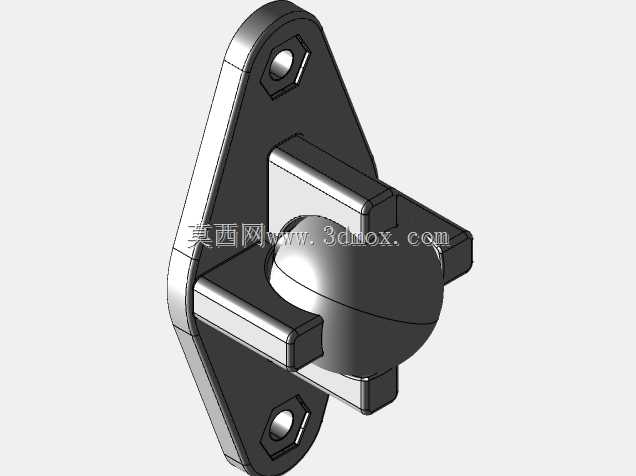

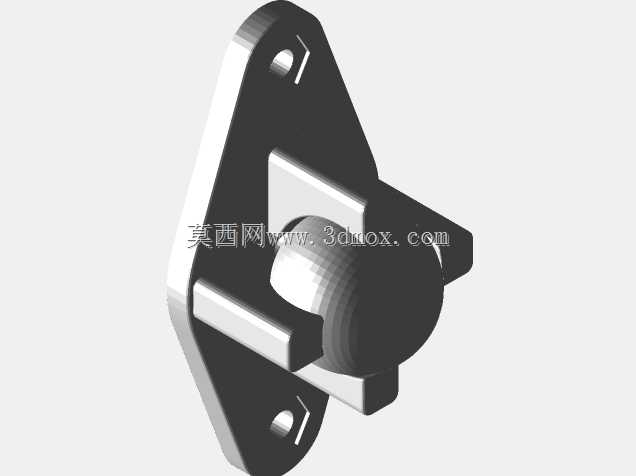

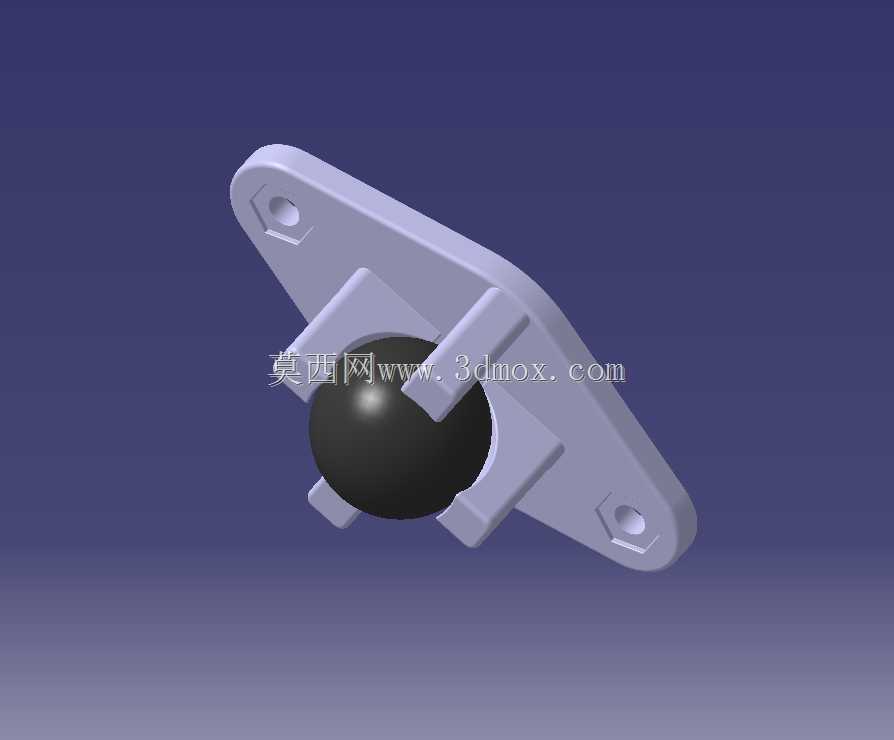

　　在轻型输送线旁的周转料架、实验室小型仪器台架、电子车间防静电周转车这类需要频繁小范围移位、同时要求移位后摆放平稳的设备场景里，传统定向轮加万向轮的组合往往存在转向卡顿、接触地面压强过大划伤环氧地坪的问题，这款球头结构的脚轮正是针对这类轻载移动场景做的结构优化。不同于常规轮辐式脚轮依靠轮轴转动实现转向，这款脚轮的滚动体为整颗实心球结构，接触地面时为点接触过渡到小面接触，转向时不需要额外的回转轴承结构，依靠球体自身的多向滚动特性即可实现任意方向的位移调整，在狭小空间内挪动设备时不需要预留大的转向半径，单人即可轻松推移百公斤级的台架设备。从安装结构来看，这款脚轮采用菱形法兰安装座，座体上预留两个沉头安装孔，孔位间距适配常规20系、

　　30系工业铝型材的端面安装孔距，也可以直接通过螺栓固定在方管焊接的机架底部，沉头孔设计可以让螺栓头完全埋入座体内，不会突出安装面干涉机架底部的其他走线或支撑结构，安装座的厚度经过校核，在额定载荷下不会出现安装面翘曲变形的问题，球体与安装座之间的夹持结构采用四瓣式弹性抱持设计，既可以给球体提供足够的抱紧力避免球体脱出，又预留了足够的滚动间隙，不会因为加工公差导致球体卡滞无法滚动。设计这款脚轮的时候，特意将球体的突出高度做了统一适配，常规安装后机架底部距离地面的高度为42mm，这个高度既可以避免地面的细小杂物磕碰机架底部，又不会因为支撑高度过高导致设备重心上移出现摆放不稳的问题，球体的材质选用高耐磨工程尼龙，滚动时噪音低，不会划伤瓷砖、

　　环氧地坪、实木地板等常见的车间或实验室地面，相比橡胶轮不会在地面留下黑色轮印，相比金属轮不会压伤软质地面。在实际选型使用的时候需要注意，这款脚轮属于轻载支撑部件，单轮额定载荷适配40kg以内的设备，整台设备安装四个该款脚轮时，总设备重量建议控制在120kg以内，预留足够的安全系数，避免过载导致抱持结构变形球体脱落；安装时要保证四个脚轮的安装面处于同一水平面，避免出现个别脚轮悬空不受力的情况，导致其余脚轮载荷过大加速磨损；如果设备需要长期固定摆放，可以搭配同高度的固定支撑脚使用，移位时将支撑脚调高，靠脚轮移动，定位后将支撑脚调低接触地面，分担脚轮的载荷，延长脚轮的使用寿命。这款脚轮的整体结构没有多余的复杂零件，

　　抱持结构与安装座为一体化注塑成型，没有额外的装配缝隙，日常使用时不容易缠绕车间地面的线头、塑料薄膜等杂物，清理维护十分方便，球体磨损后也可以直接按压取出更换，不需要整体更换脚轮座，降低了后期的维护成本。在做三维建模的时候，这款脚轮的安装孔位、球体突出高度、安装座外形尺寸都按照实际量产尺寸1:1绘制，在做设备整体装配的时候可以直接调用，不需要反复核对安装尺寸，装配后可以直接做干涉检查，确认脚轮与机架底部的其他部件不会出现碰撞，也可以模拟设备移位时的最小转弯半径，确认车间通道宽度是否满足设备移位的需求。
