斯巴鲁2.0升车型干式油底壳薄型壳体

　　在性能车动力系统的润滑回路设计中，干式油底壳系统一直是赛道取向车型的核心配置之一，区别于民用车辆常用的湿式油底壳结构，这类系统需要独立的储油容器与机油泵组配合，而安装在缸体下部的油底壳壳体，不仅要承担密封曲轴箱、预留机油回流通道的基础作用，还要兼顾安装空间紧凑性、结构强度与轻量化的多重要求，本次建模的薄型油底壳，正是针对2.0升排量斯巴鲁车型的干式油底壳系统开发的配套壳体部件。

　　从实际装车场景来看，这款薄型油底壳主要适配斯巴鲁WRX这类偏向性能取向的车型，在赛道驾驶或者激烈驾驶工况下，车辆会持续承受大侧向加速度，湿式油底壳内的机油会在惯性作用下涌向油底壳一侧，极易导致机油泵吸入空气造成润滑失效，干式油底壳系统通过将大部分机油储存在独立的外置储油罐内，油底壳本身只需要承担收集回流机油、快速将机油输送回外置储油罐的作用，因此可以将壳体做的更薄，有效降低发动机的整体安装高度，帮助整车降低重心，提升过弯时的操控稳定性。

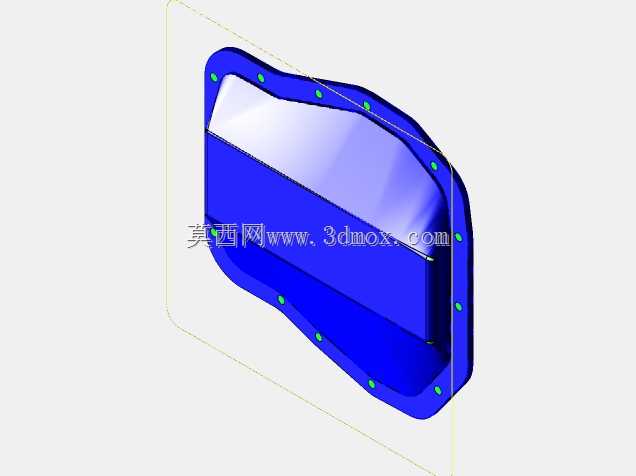

　　从结构设计思路来看，这款壳体采用6061T6钢坯整体加工成型，没有采用传统冲压焊接的油底壳工艺，6061T6铝合金经过固溶时效处理后，具备优异的强度与抗变形能力，同时重量远低于同体积的钢制部件，非常适合性能车的轻量化需求。整体壳体采用近似菱形的异型轮廓，完全匹配斯巴鲁水平对置发动机缸体下部的安装界面，周圈均匀分布的安装孔位，对应缸体上的固定螺栓位置，安装时配合密封垫片可以实现曲轴箱的可靠密封，避免高速运转时出现机油渗漏或者曲轴箱压力异常的问题。

　　壳体的型面设计充分考虑了机油回流的路径需求，内腔采用平滑过渡的曲面结构，没有突兀的直角或者凸起结构，能够让从曲轴、连杆等运动部件上飞溅回落的机油快速汇集到壳体的出油口位置，避免机油在壳体内出现滞留，保证干式油底壳的回油效率。壳体的边缘做了加厚的法兰边设计，所有安装孔位都做了锪平处理，保证螺栓安装时的压紧力均匀分布在密封面上，不会因为局部压力过大导致密封垫片压损，或者压力不足出现渗漏问题。

　　从安装边界来看，这款薄型油底壳的整体高度远低于原厂湿式油底壳，装车后发动机下部的突出量大幅减小，能够避免车辆在低趴姿态调整或者赛道过路肩时，油底壳被地面凸起剐蹭破损的风险，同时因为壳体采用整体钢坯加工，结构强度远高于冲压焊接的原厂油底壳，即使出现轻微托底，也不容易出现开裂变形的问题，能够更好的适应激烈驾驶的复杂工况。壳体的外表面没有多余的凸起结构，所有转角位置都做了圆弧过渡处理，既可以减少加工时的应力集中，也能避免安装时与周边的排气头段、副车架、加强梁等部件出现运动干涉。

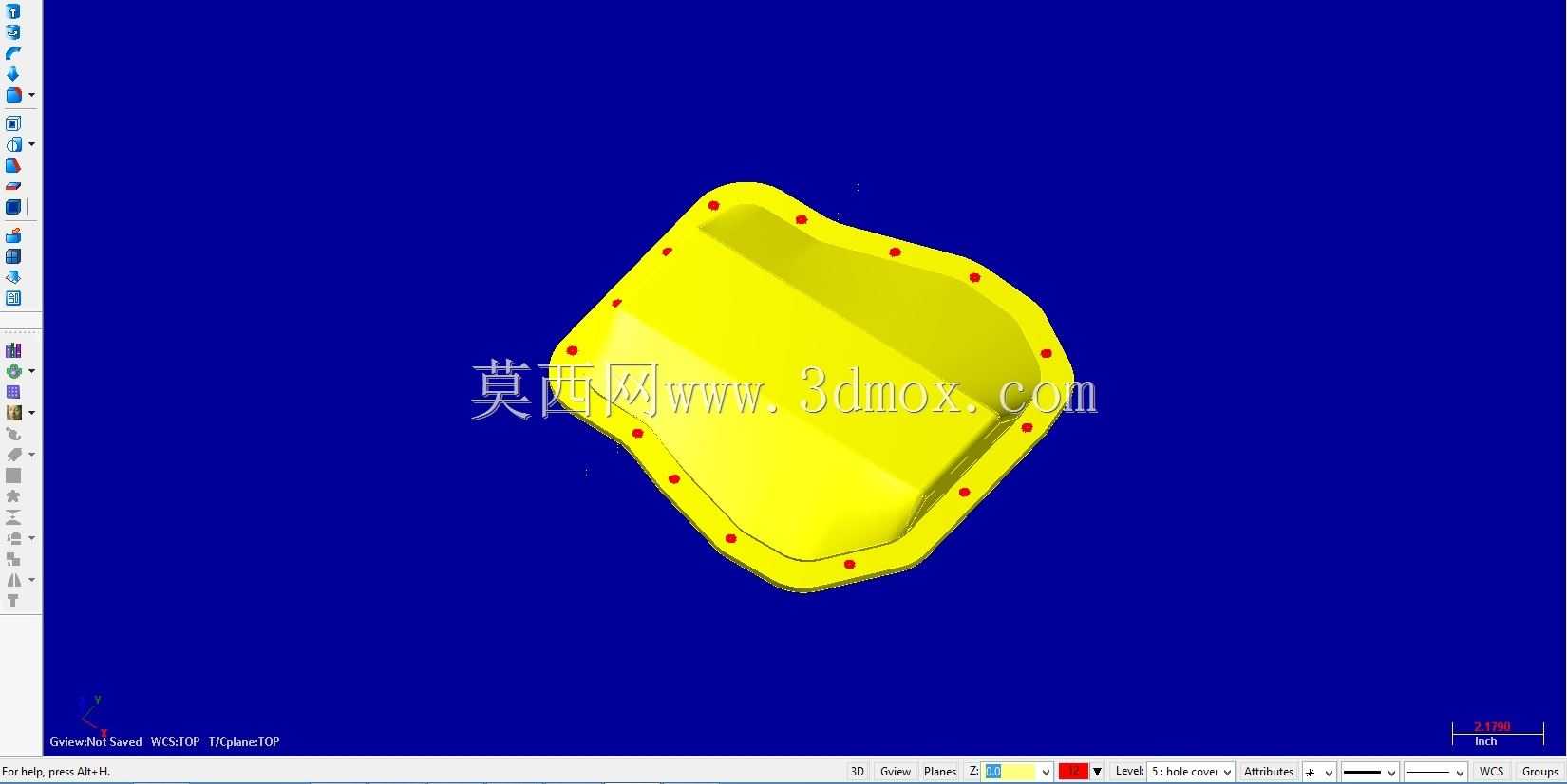

　　在实际的建模过程中，需要精准还原每一个安装孔的位置坐标、法兰边的厚度尺寸、内腔的曲面曲率，尤其是周圈安装孔的相对位置度必须严格匹配缸体的安装基准，否则装车时会出现孔位错位无法安装的问题。同时还要考虑壳体的壁厚均匀性，整体加工的铝合金壳体如果壁厚差异过大，在热处理或者加工过程中容易出现变形，因此设计时将整体壁厚控制在均匀的区间内，仅在法兰边和出油口位置做局部加厚，既保证结构强度，也能最大限度控制零件重量。

　　对于性能改装领域的从业者来说，这类油底壳模型可以直接用于改装方案的布局校核，在设计干式油底壳的回油管路、外置储油罐安装位置时，可以直接调用模型进行装配干涉检查，避免实车改装时出现部件冲突的问题，也可以基于这个模型进一步优化壳体的局部结构，比如增加机油挡板、优化出油口位置来进一步提升回油效率，适配更高动力输出的改装需求。
