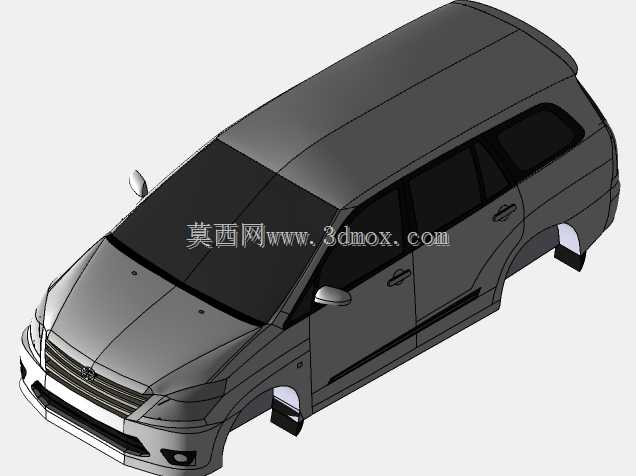

多用途MPV整车结构及碰撞仿真分析模型

　　在乘用车结构研发与被动安全验证领域，整车级三维数模是连接概念设计与性能仿真的核心载体，这套乘用MPV的结构数模，完整还原了量产车型的车身分件逻辑与装配关系，覆盖从外覆盖件到内部安装点位的全维度结构特征，可直接用于结构刚度校核、碰撞边界设定、改装方案适配等多场景工程工作。从实际工程用途来看，这套数模既可以作为整车研发阶段的结构参考基准，帮助设计团队快速梳理MPV车型的空间布局逻辑——比如三排座椅布局下的轮拱侵入量控制、侧滑门轨道的安装空间预留、后尾门的开合边界校核，也能直接导入仿真环境完成不同碰撞工况的前置处理，省去从点云逆向重建基础结构的大量重复工作，对于做车身结构优化、被动安全配件研发、整车改装设计的团队来说，

　　能大幅缩短前期数模准备的周期。数模的结构拆分完全遵循量产车的装配逻辑，全车共拆分出百余个独立零件，按照不同材料属性做了独立的实体分层：车身外覆盖件采用薄壳结构特征还原，对应量产车型的钢板冲压成型属性，厚度参数匹配常规量产MPV的覆盖件料厚范围；前后保险杠、外后视镜壳体等非金属件单独做了结构拆分，保留了安装卡扣的定位特征；车门部分完整还原了内外板拼接结构、门把手安装位、车窗玻璃的装配边界，甚至连侧围的冲压棱线、前脸格栅的分层结构都做了细节还原，没有做过度的几何简化，能够满足不同精度等级的仿真与设计需求。在设计思路的还原上，数模严格遵循MPV车型的工程设计逻辑：长轴距带来的平直侧围特征，既保证了车内三排乘坐空间的利用率，

　　也在碰撞仿真中对应了侧面柱碰、侧面移动壁障碰撞的传力路径设计；车头部分的溃缩区结构保留了基本的几何特征，能够支撑正面碰撞、偏置碰撞工况下的吸能路径仿真；车顶的加强筋结构、A/B/C柱的截面特征都做了准确还原，可直接用于车顶抗压、侧翻工况的仿真验证。不同于简化的概念车数模，这套模型的所有安装边界都符合量产车的工程规范：轮拱位置预留了悬架系统的安装空间，轮胎跳动的包络边界没有与车身结构产生干涉；底盘部分的纵梁走向、地板的加强筋布局都做了还原，能够支撑底盘配件的适配设计；车门与侧围的分缝间隙控制在量产车的常规公差范围内，可用于密封件、装饰件的匹配设计。从外形尺寸的边界来看，数模还原的车型属于标准中型MPV尺寸范畴，车身长度、宽度、

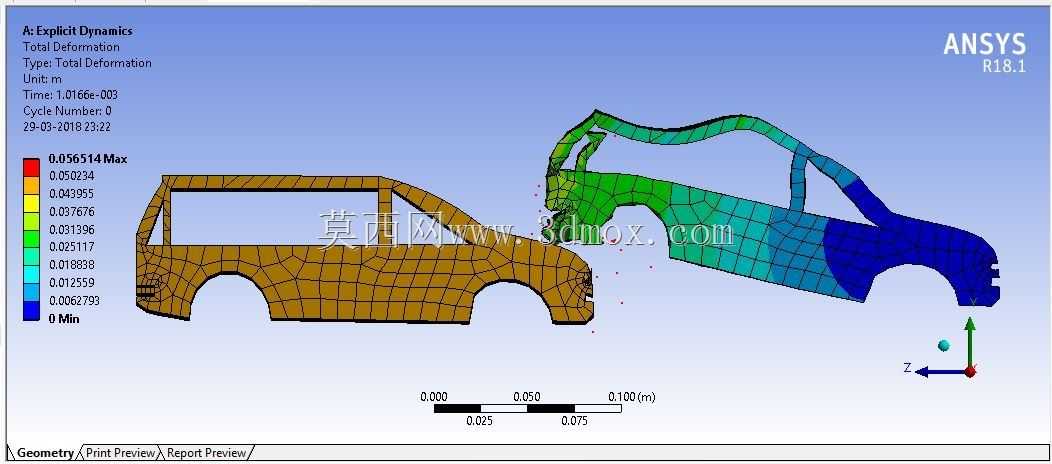

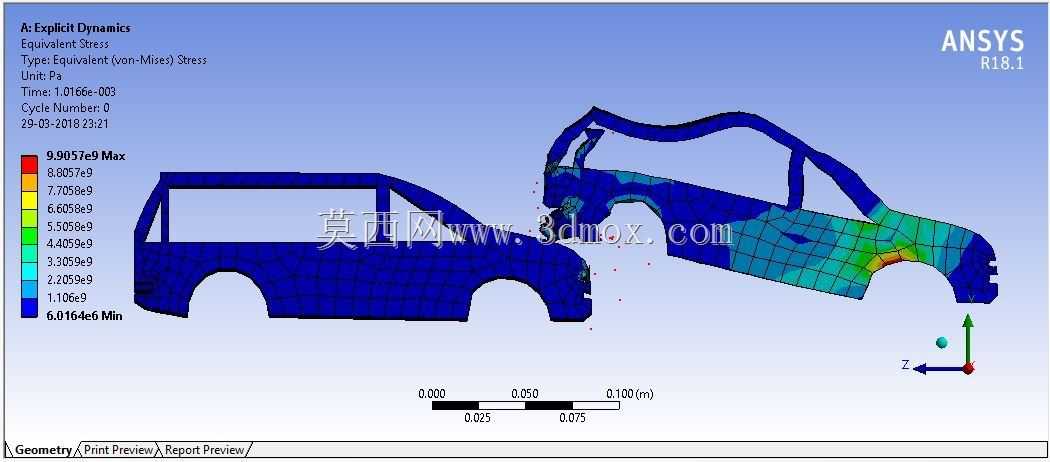

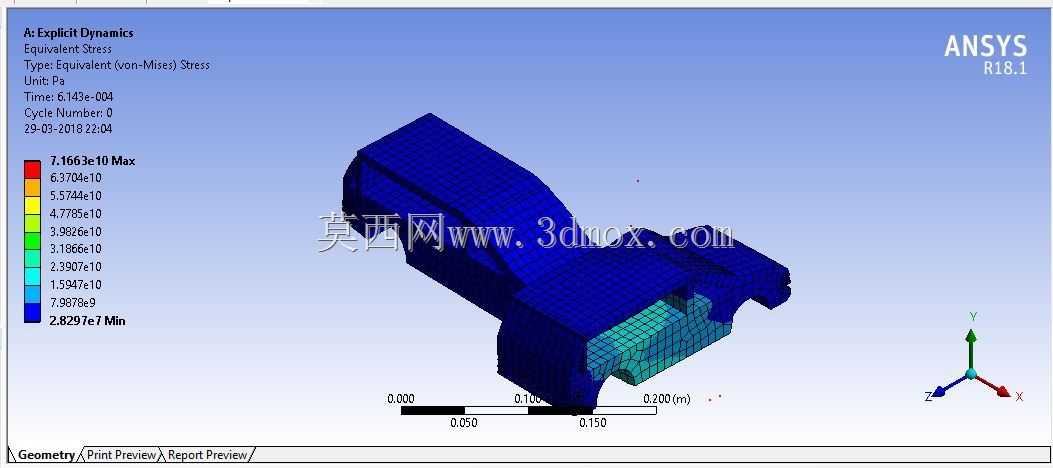

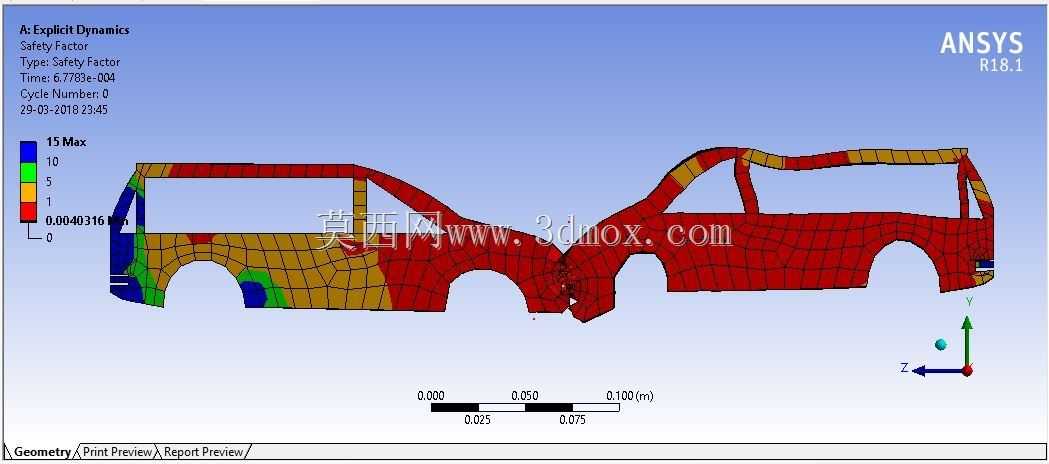

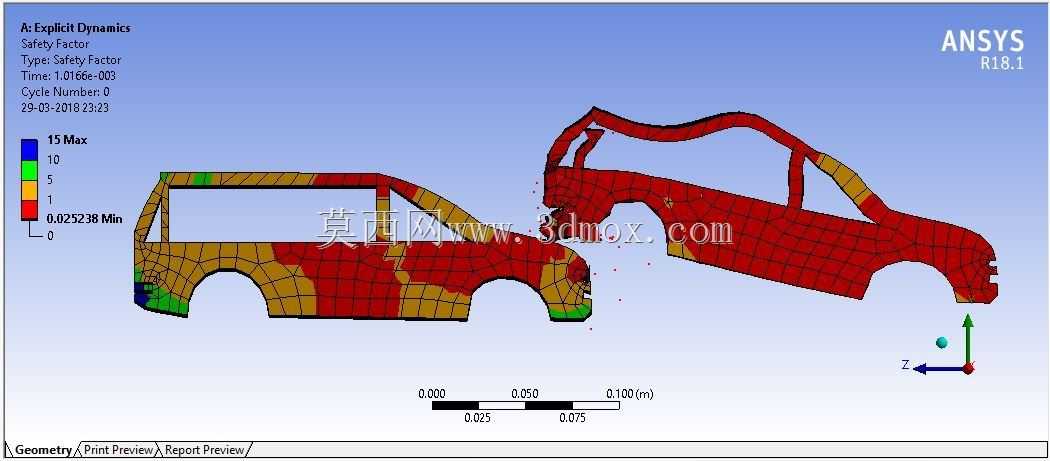

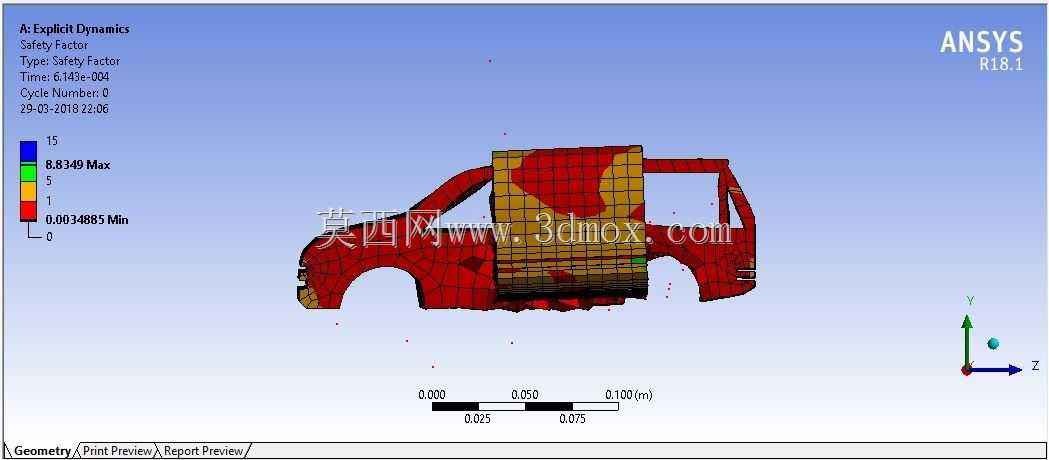

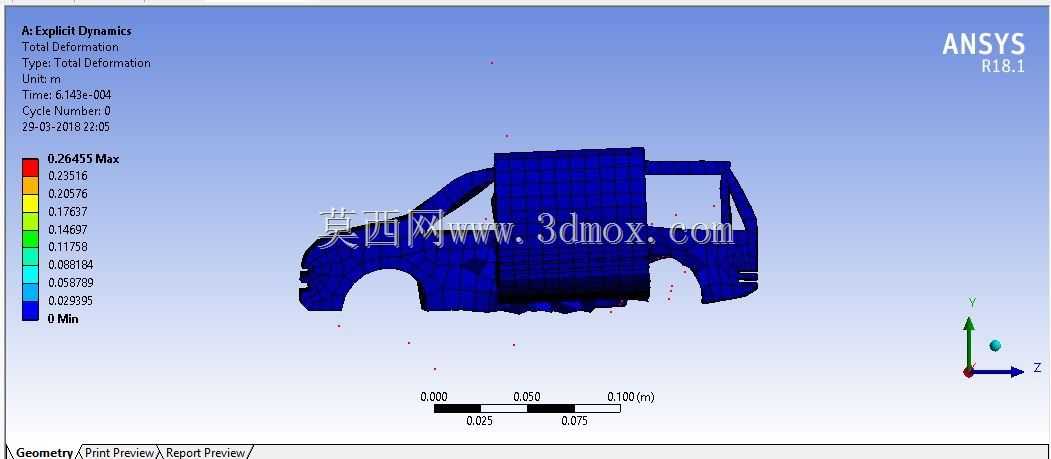

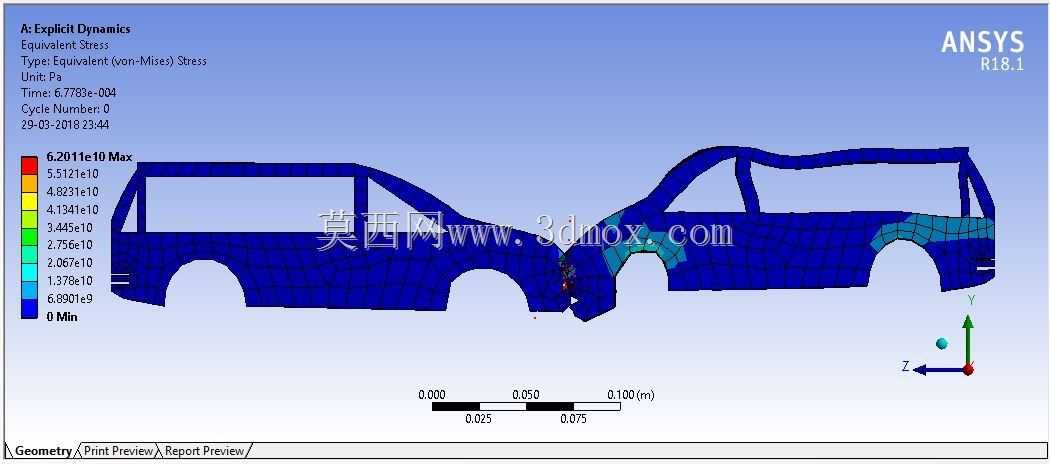

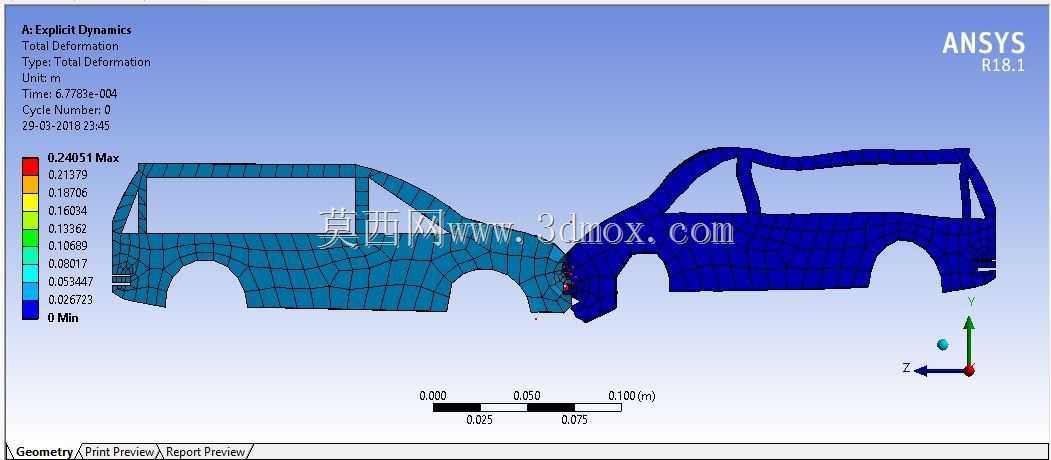

　　高度参数符合同级别量产车型的通用范围，轴距参数匹配三排座椅的布局需求，前后悬长度兼顾了碰撞溃缩空间与车内空间利用率，所有外凸特征比如外后视镜、门把手的突出量都符合乘用车外凸物的法规要求，轮距参数匹配常规同级别车型的底盘宽度，能够直接用于车库适配、通行空间校核等场景的模拟。在碰撞仿真的适配性上，数模的零件拆分逻辑完全满足Ansys等仿真软件的前处理要求：不同材料的零件独立分组，可直接赋予对应的材料属性参数——金属覆盖件赋予钢材的弹塑性材料参数，非金属件赋予对应的聚合物材料参数，玻璃零件赋予脆性材料参数；零件之间的连接点位保留了原有的位置特征，可快速设置焊点、铰接、粘接等不同连接属性；模型的几何面质量经过优化，没有明显的破面、重叠面问题，能够大幅减少仿真前处理的几何修复工作量，可直接完成正面100%碰撞、正面40%偏置碰撞、侧面碰撞、追尾碰撞等常规被动安全工况的仿真设置，也能支撑不同速度、不同碰撞角度下的自定义工况分析。对于从事汽车结构教学的场景，这套数模也能作为直观的教学载体，帮助学员理解MPV车型的结构分件逻辑、碰撞传力路径的设计思路、不同零件的材料匹配逻辑，相比平面的图纸资料，三维数模可以任意剖切、旋转查看内部结构，更利于理解整车的结构设计逻辑。在改装设计场景中，这套数模可作为基础载体，完成外观包围改装、车顶配件加装、车内布局改装的方案验证，提前校核改装配件与原车结构的安装匹配度，避免实车试装过程中出现的干涉问题。
