三缸发动机左侧喷油器集成进气歧管

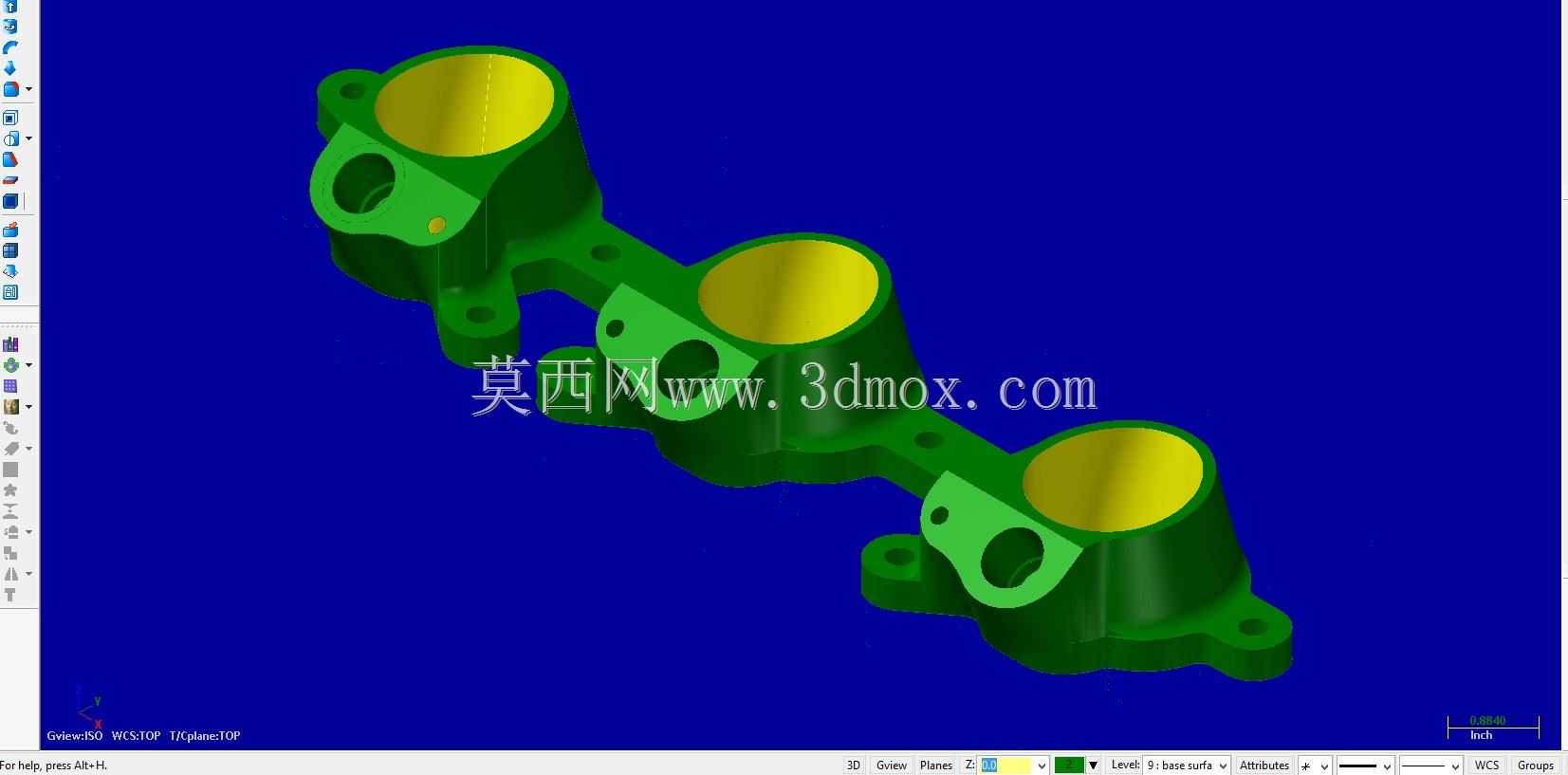

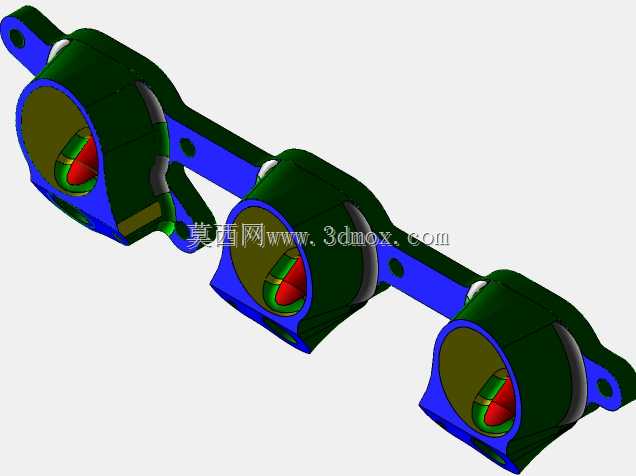

这款进气歧管为三缸机型左侧集成喷油器端口的专用部件，日常配套于小排量直列三缸内燃机型，适配维修替换与新机开发阶段的结构匹配验证场景，在进气系统中承担着将稳压后空气均匀分配至各气缸进气道的核心作用，同时集成喷油器安装位，省去了额外转接座的布置空间，让缸盖周边的管路布局更紧凑。从实际装机边界来看，三个主进气口沿纵向依次排布，相邻接口的中心距严格匹配对应缸盖进气门的中心间距，每个进气口端面都设计有带定位销孔的安装法兰，法兰上的螺栓过孔位置与缸盖侧螺纹孔完全对位，安装时无需额外调整位置，配合密封垫即可实现气道的密封连接，避免进气泄漏导致的空燃比失准问题。每个进气单元侧面预留的喷油器安装端口，轴线与进气道中心呈固定夹角，保证喷油器喷出的油束能精准指向进气门背侧，在进气行程中借助气流扰动实现燃油与空气的初步混合，减少湿壁现象的出现，提升冷启动阶段的燃烧稳定性。设计过程中优先考虑了气道的流通顺滑性，内部流道从进气入口到缸盖对接面采用渐变式截面设计，没有突兀的转角或截面突变，尽可能降低进气阻力，保证高转速工况下的充气效率；三个气道的长度经过匹配计算，利用进气谐振效应提升对应转速区间的扭矩输出，兼顾低转速扭矩响应与高转速功率输出的需求。部件本体上的加强筋沿气道走向布置，在不增加过多壁厚的前提下提升整体结构刚度，避免发动机运行过程中因振动产生共振异响，同时分散螺栓紧固时的压紧力，防止法兰面变形导致密封失效。侧面的附属安装凸台用于固定线束支架或真空管路接头，位置避开了周边发电机、水管等部件的运动与安装空间，装机后不会出现部件干涉问题。底部的定位凸台与缸盖上的定位槽配合，装配时可快速实现部件的初定位，降低生产线装配的对位难度，提升装配效率。
