CREE CXB1520方形COB LED发光光源

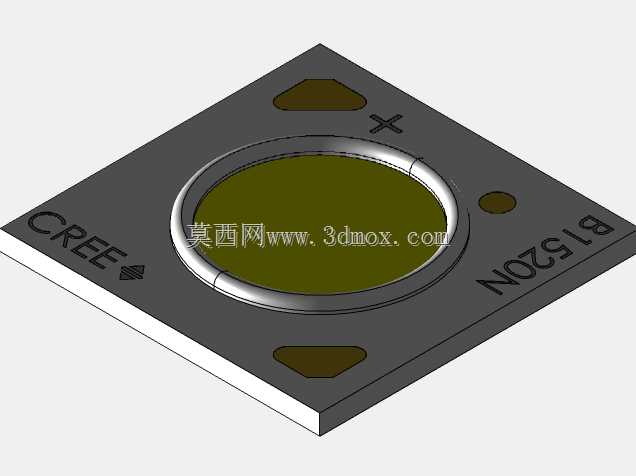

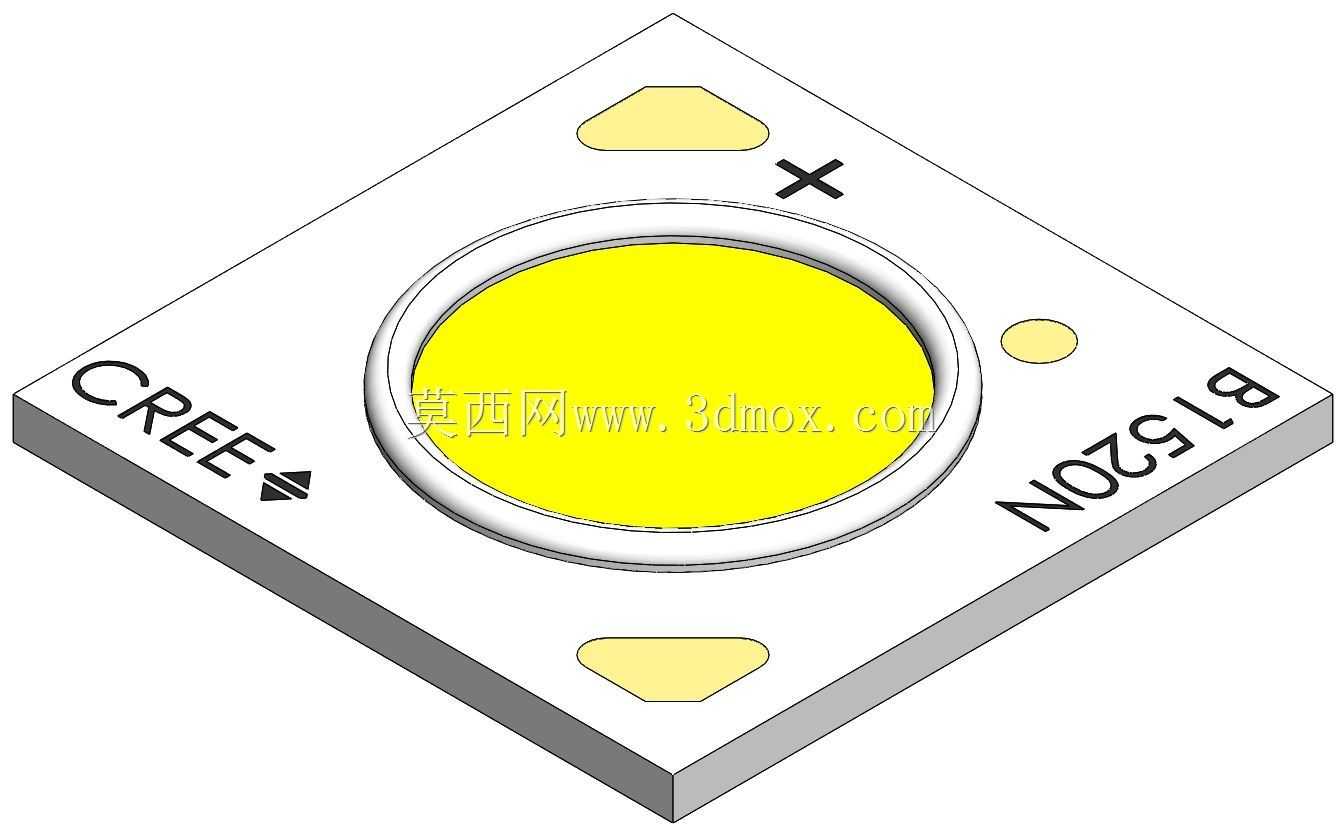

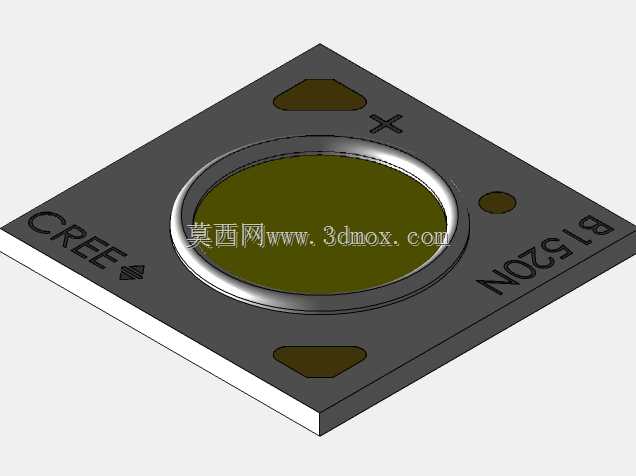

　　这款CREE CXB1520 COB封装LED光源，是面向专业照明领域开发的高功率密度发光器件，在商业照明、工业照明、影视补光、植物补光等场景中有着广泛的适配性。从结构设计来看，器件采用方形陶瓷基板作为承载主体，基板边缘预留了两个对称的异形焊盘定位结构，同时在基板一角设置极性标识叉号，另一侧印有品牌标识与型号丝印，配合圆形发光区旁的小圆点定位标记，能在SMT回流焊工序中快速完成极性对位，避免贴装反向导致的器件报废。

　　发光区域采用圆形COB集成封装结构，荧光胶层均匀覆盖在蓝光芯片阵列表面，出光角度经过封装光学优化，搭配二次透镜时能实现更均匀的光斑效果，减少黄边、暗区等常见照明缺陷。基板本身采用高导热陶瓷材质，热阻远低于普通铝基PCB封装的LED器件，工作时芯片产生的热量可以快速通过基板传导到后端散热器上，在满功率运行状态下也能维持稳定的结温，延长光源的使用寿命，降低光衰速率。

　　从安装边界来看，器件整体为正方形薄片状结构，厚度控制在毫米级，不需要额外的引脚结构，直接通过基板两端的焊盘完成电气连接与机械固定，在灯具设计时可以大幅压缩光源腔的占用空间，适配超薄筒灯、轨道射灯、便携补光灯等对安装尺寸有严格限制的产品。设计过程中需要注意，发光区周围的基板表面需要预留足够的平整贴合区域，保证导热硅脂或者导热垫片能完全接触基板背面，避免局部热阻过高导致的芯片过热；极性标识对应的焊盘需要匹配驱动电源的正负极输出，焊接时的温度曲线需要符合陶瓷封装器件的耐温要求，避免高温冲击导致基板开裂或者荧光胶层失效。

　　在实际选型应用中，这款光源的光色一致性较好，同一批次产品的色温偏差控制在人眼难以察觉的范围内，适合对光色均匀度要求较高的展陈照明场景，比如博物馆展柜照明、品牌专卖店重点照明等场景，能精准还原被照物体的真实色彩，不会出现偏色、色彩饱和度不足的问题。在植物照明场景应用时，可以根据需求调整荧光粉配方匹配植物光合作用需要的光谱，配合高导热基板的散热能力，能在密闭的植物工厂环境下长期稳定运行，不需要频繁更换光源。

　　不同于传统分立式LED灯珠需要多颗排布焊接的方案，这款COB集成光源将多颗芯片集成在单一封装内，减少了PCB上的贴装点位数量，降低了SMT工序的贴装误差风险，同时也减少了光源模组的整体布线复杂度，灯具生产过程中的组装工序可以得到简化，整体生产良率也能得到提升。在结构设计适配时，配套的透镜或者反光杯安装座需要对准圆形发光区的中心，安装固定孔位可以参考基板上的定位标记做适配，避免光学配件偏心导致的出光角度偏移、光斑变形等问题。另外需要注意，基板上的两个异形焊盘除了承担电气连接的作用外，也承担了部分机械固定的功能，焊接时需要保证焊锡充分浸润焊盘表面，形成足够强度的焊点，避免灯具在运输、使用过程中受到振动导致光源脱落。
