线性致动器多自由度甲板支架结构

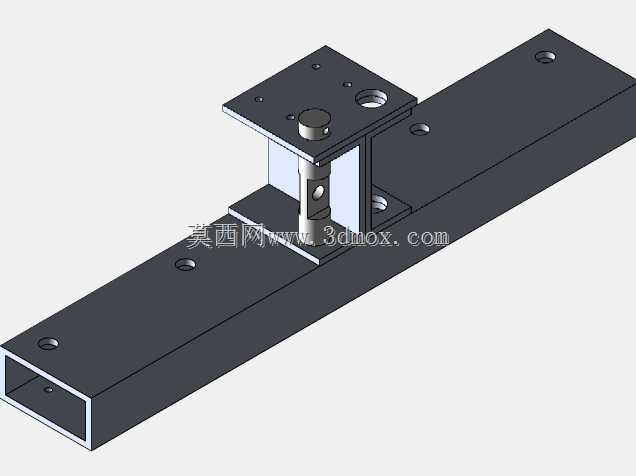

　　在船舶甲板传感设备配套、户外线性驱动机构安装的场景中，这类支架结构的核心作用是解决刚性连接带来的附加应力问题——很多线性致动器在配套传感监测单元使用时，若安装底座完全刚性锁死，设备运行过程中的制造公差累积、甲板受载后的微变形、温度变化带来的结构热胀冷缩，都会在致动器输出端和安装基面之间产生额外的内应力，轻则导致传感数据漂移、致动器运行阻力增大，长期运行还会造成连接螺栓疲劳断裂、密封结构失效等问题。这款支架的设计核心就是通过分层连接的结构释放多余自由度，在保证安装定位精度的前提下，减少不必要的约束。从结构组成来看，底部是适配甲板常用矩形型材的安装底座，底座上预留的沉头安装孔可以直接穿过螺栓固定在标准矩形空心型钢上，

　　不需要额外焊接转接板，安装时可以根据现场布线需求调整沿型材长度方向的固定位置，适配不同的安装间距。中间的连接立板和上下安装板之间预留了微量的活动间隙，配合中间的铰接销轴结构，可以允许上部安装板在小范围内产生偏转和位移，刚好抵消安装基面的形位误差和运行过程中的微幅变形，不会把额外的载荷传递到上部固定的线性致动器上。上部安装板的孔位是按照常用小型线性致动器的安装尺寸设计的，既有定位销孔保证安装重复精度，也有不同规格的螺栓过孔适配不同型号的设备，不需要二次打孔就可以直接完成装配。在实际选型使用时，需要注意几个安装边界：底部安装的矩形型材壁厚不能低于3mm，否则螺栓锁紧后容易出现型材变形，影响支架的支撑刚性；

　　中间铰接部位的销轴装配时要涂抹低温润滑脂，适应户外甲板的高低温环境，避免长期暴露后出现锈蚀卡滞，失去自由度释放的作用；上部安装板固定致动器时，螺栓的锁紧扭矩要按照致动器的安装要求执行，不要过度锁紧导致上部安装板变形，影响活动间隙。这类支架的设计没有采用复杂的弹性元件或者滑动导轨结构，完全靠机械结构的间隙配合实现自由度补偿，整体结构没有易损件，在户外高盐雾、高湿度的甲板环境下可靠性更高，不需要频繁维护。和传统的刚性安装支架相比，它不需要在安装时反复调整垫片来补偿基面误差，现场安装效率可以提升40%以上，同时能有效降低线性致动器和配套传感单元的故障率，延长设备的维护周期。在结构建模过程中，需要重点关注上下安装板的平行度公差、铰接孔的同轴度公差，这些形位公差如果控制不好，会导致支架活动卡滞，反而达不到减少约束的设计目的；另外所有外露的金属边缘都做了倒角处理，避免安装过程中划伤操作人员，也防止尖锐边缘破坏配套设备的线缆保护层。
