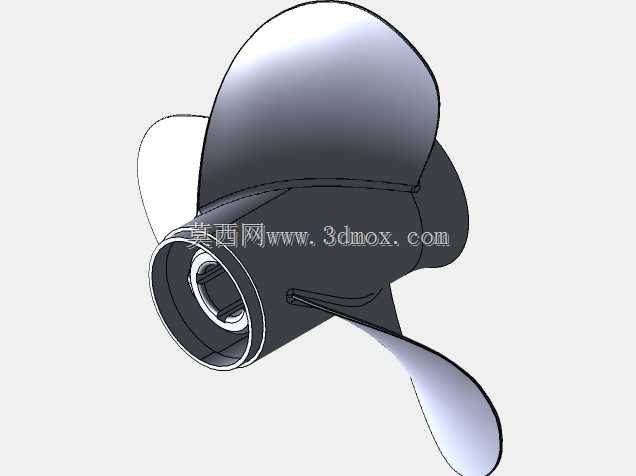

船用三叶螺旋桨推进部件结构设计

　　在中小型内河作业船、休闲游艇以及舷外机配套动力系统中，螺旋桨是直接决定推进效率与航行稳定性的核心执行部件，本次呈现的三叶结构螺旋桨，完全围绕民用小型船舶的实际航行工况做结构适配，没有冗余的装饰性设计，所有曲面与结构都服务于动力输出与流体推进的实际需求。从实际使用场景来看，这类螺旋桨大多匹配30马力以内的舷外发动机，作业水域涵盖流速平缓的内河航道、近岸浅水区以及封闭湖泊水面，日常需要应对水草缠绕、浅滩砂石剐蹭、不同载重下的推力匹配等实际问题，因此在结构设计阶段就做了针对性的考量。桨叶的曲面弧度没有追求极致的高速效率，而是采用了兼顾中低速推力与抗空泡性能的叶型截面，从叶根到叶梢的弦长逐步收窄，导边做了小角度的圆弧钝化处理，

　　既可以降低航行中水流切割的阻力，也能减少漂浮杂物剐蹭导致的桨叶卷边风险；随边的厚度梯度从叶根处的8mm逐步过渡到叶梢的2mm，保证桨叶整体刚性的同时，尽可能降低旋转过程中的涡流损耗。桨毂部分采用了锥孔配合的安装结构，内孔加工有标准的花键槽，安装时可以直接和发动机输出轴的花键段配合，端面设置有锁紧螺母的定位台阶，安装到位后只需要按扭矩要求锁紧端部螺母，就能保证螺旋桨和输出轴无相对滑动，不会出现高转速下的松动打滑问题；桨毂的外圆做了流线型的圆弧过渡，和三片桨叶的根部平滑衔接，没有突兀的直角台阶，能够减少桨毂位置的紊流产生，提升整体推进效率。从安装边界来看，这款螺旋桨的整体旋转直径控制在220mm，适配安装的轴径为25mm，

　　桨毂轴向安装长度为60mm，安装时需要保证桨叶端面和船尾导流罩的间隙不小于15mm，避免大油门加速时桨叶形变剐蹭船体结构；叶梢距离船体尾板的最小安全距离为20mm，防止转向过程中桨叶和船体发生碰撞。在实际功能特性上，三叶结构相比两叶桨拥有更平顺的运转表现，相同转速下的推力输出更线性，不会出现明显的周期性振动传递到船体，提升航行过程的驾乘舒适度；桨叶的倾斜角度经过反复调整，在发动机处于2500-4000转的常用工作区间时，推进效率可以维持在较高水平，既不会因为螺距过大导致发动机负载过高，也不会因为螺距过小出现动力浪费的情况。设计过程中优先考虑了易维护性，桨叶表面做了平滑的曲面处理，没有复杂的凹槽结构，

　　航行结束后可以直接用高压水枪冲洗附着的水草、泥沙等杂物，不需要拆解就能完成日常清洁；如果出现单块桨叶轻微变形的情况，也可以通过冷校正的方式修复，不需要整体更换，降低日常使用的维护成本。针对浅水区航行的需求，桨叶的叶根位置做了加厚处理，即使出现轻微的砂石剐蹭，也不会出现桨叶断裂的情况，能够应对复杂水域的使用需求；桨毂的内孔花键采用了标准的模数设计，和同功率段的多数舷外机输出轴都能适配，不需要额外做转接加工，替换安装的便利性较强。从流体设计的角度，三片桨叶的均匀分布角度为120度，旋转过程中每一片桨叶的入水角度一致，水流在桨叶表面的流动路径更顺畅，能够减少空泡现象的产生，降低桨叶表面的气蚀损伤，延长螺旋桨的实际使用寿命；桨叶的表面弧度从导边到随边形成连续的推力面，旋转时可以将水流向后平稳推送，不会出现明显的水流紊乱，既能够提升推进效率，也能减少航行过程中的尾流噪音。
