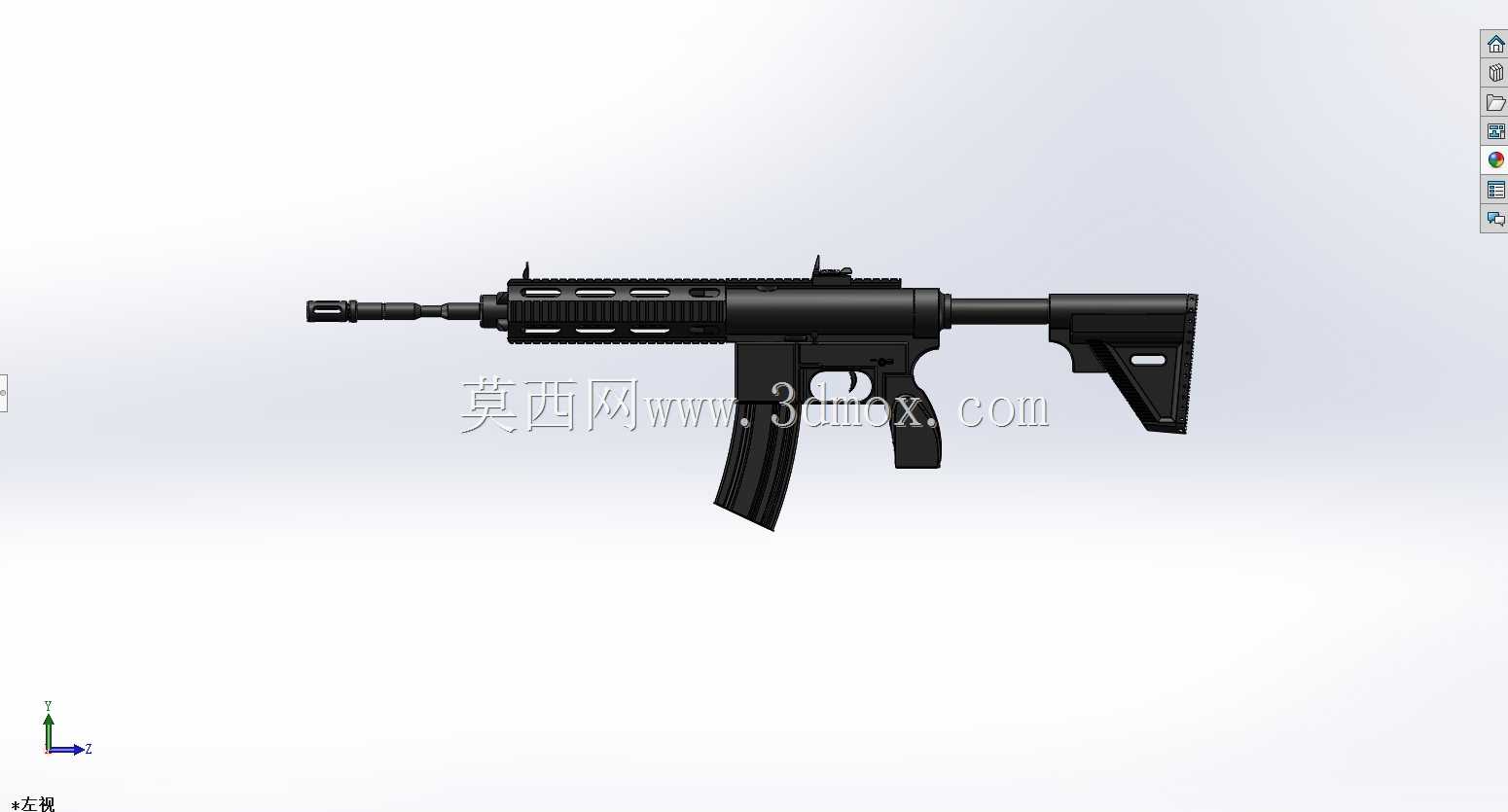

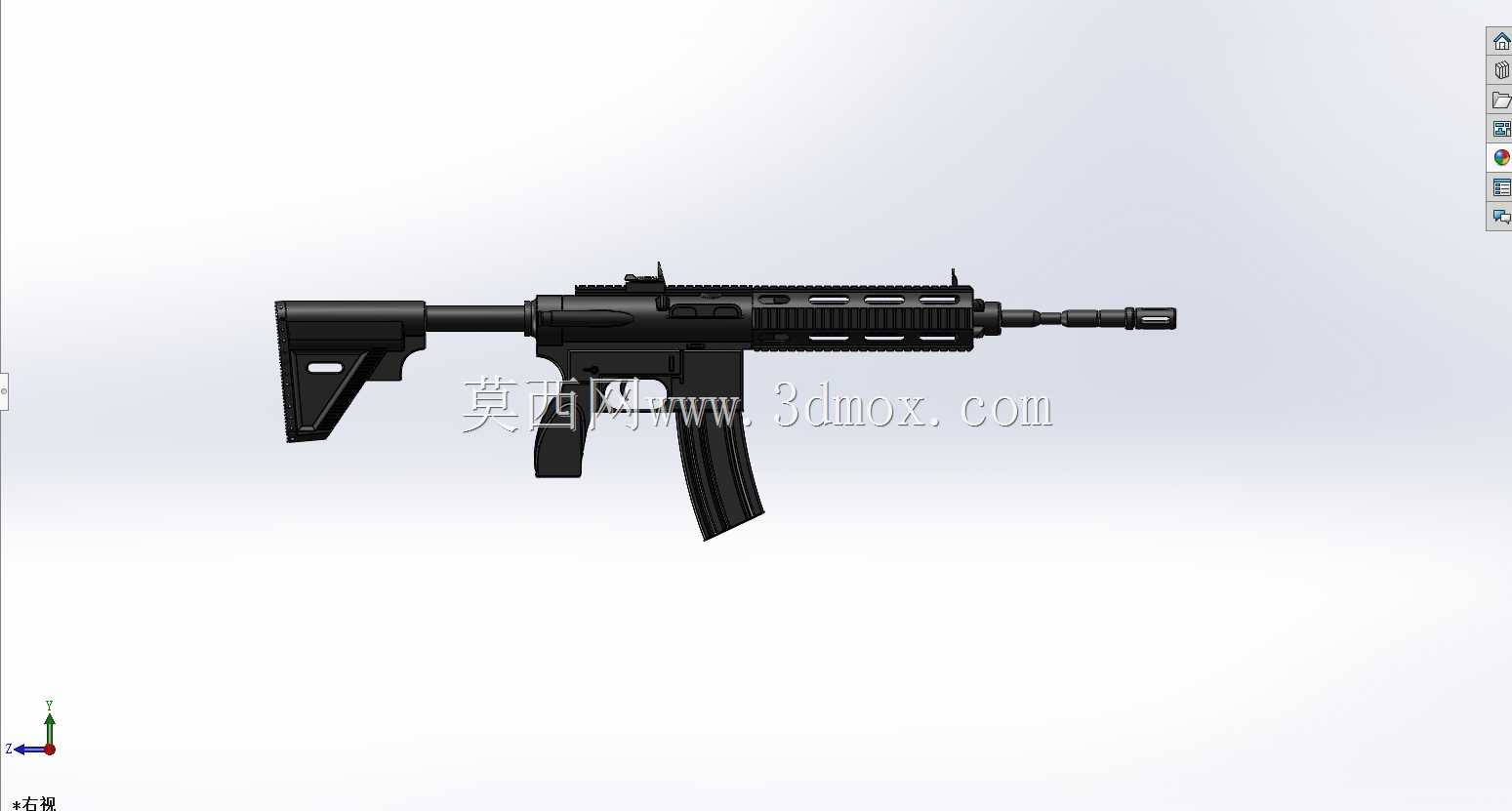

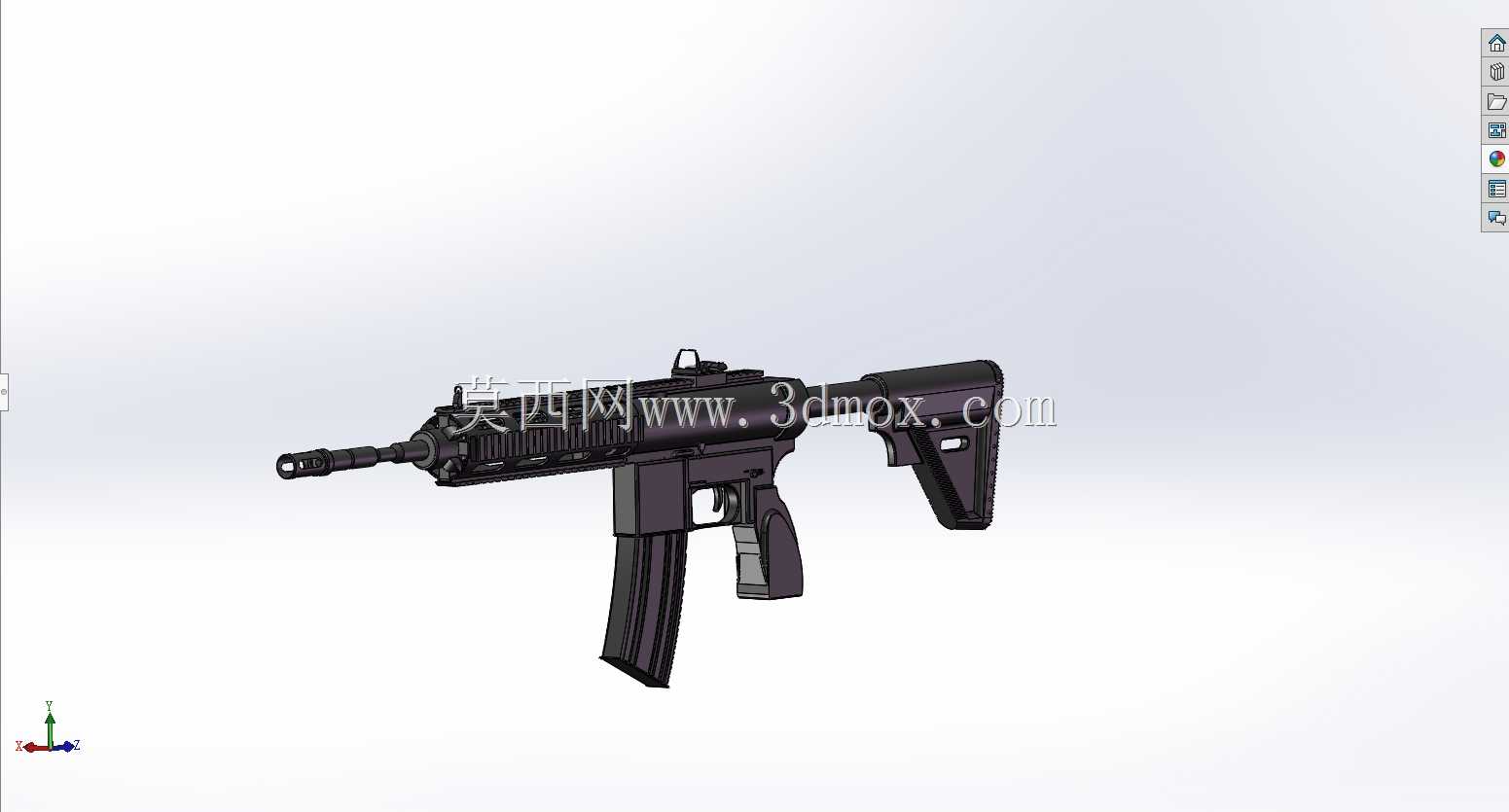

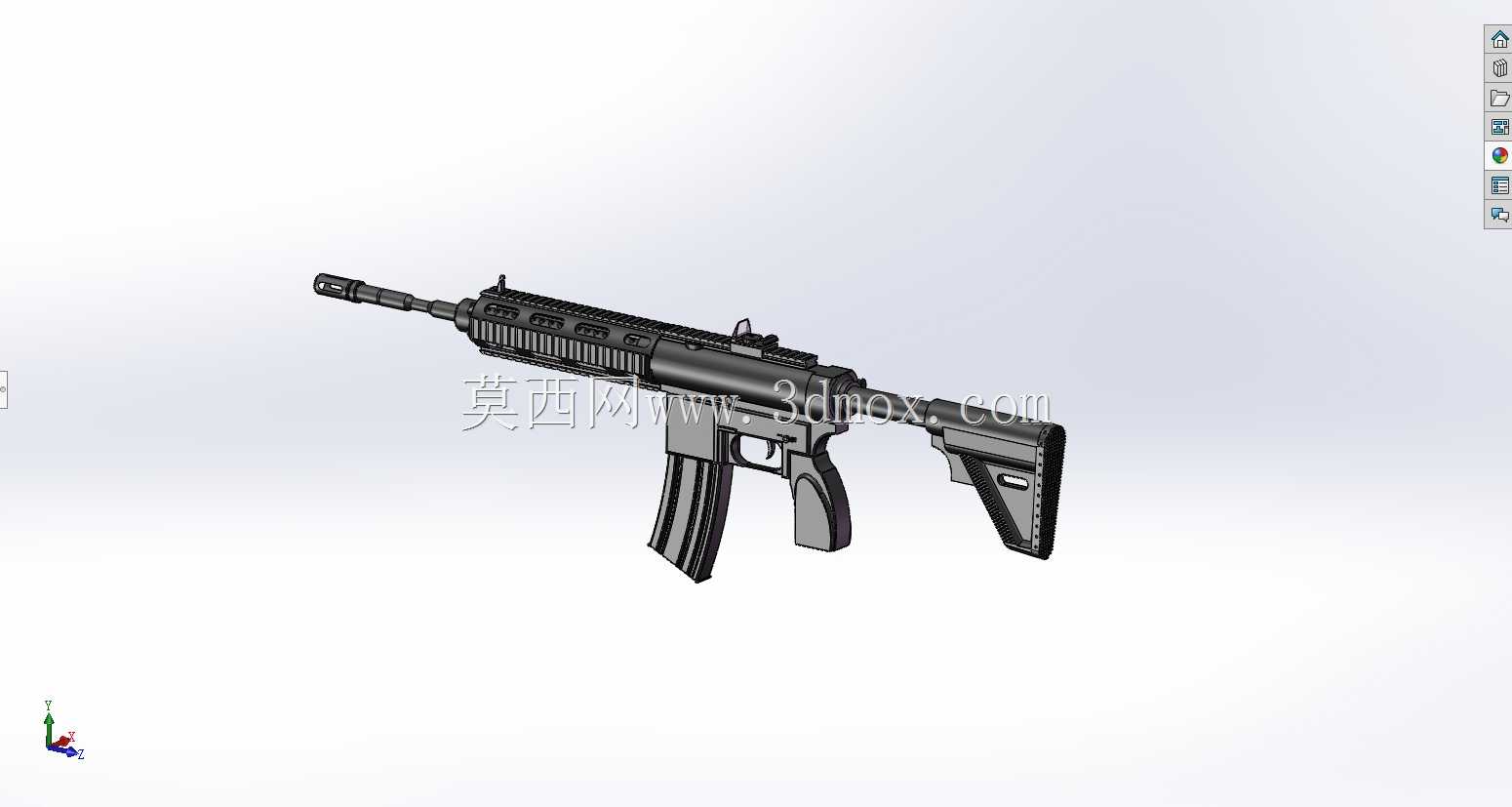

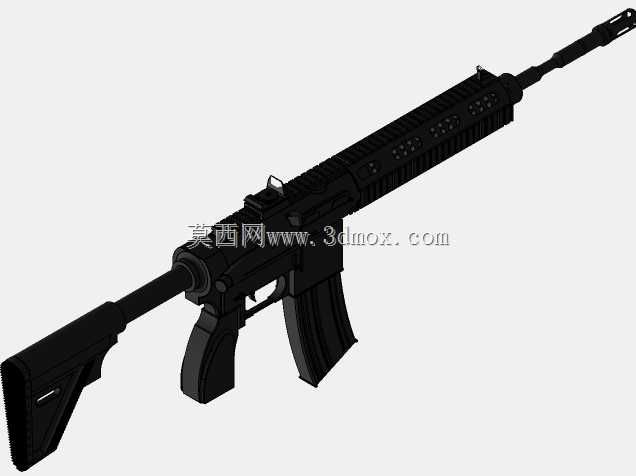

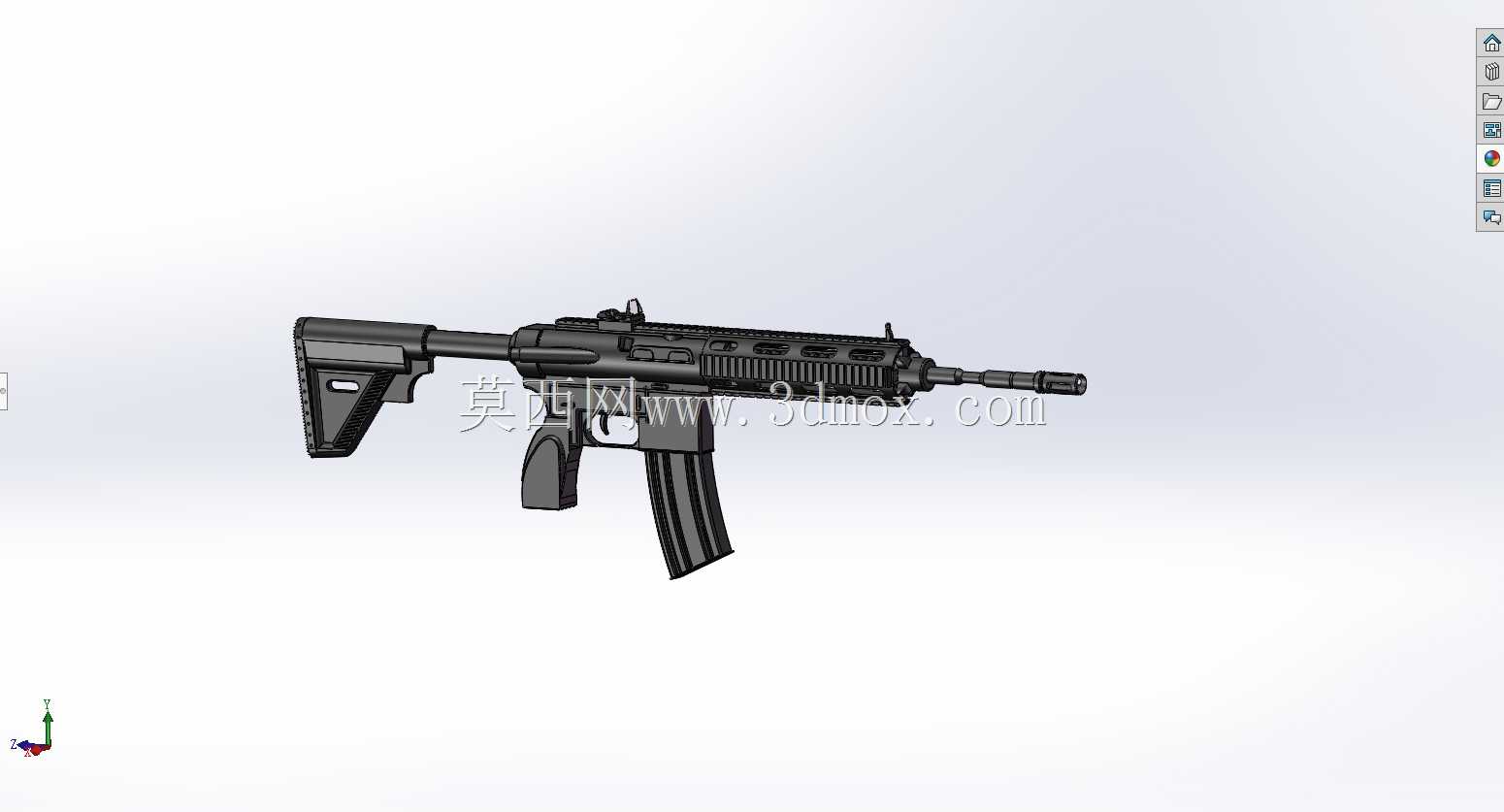

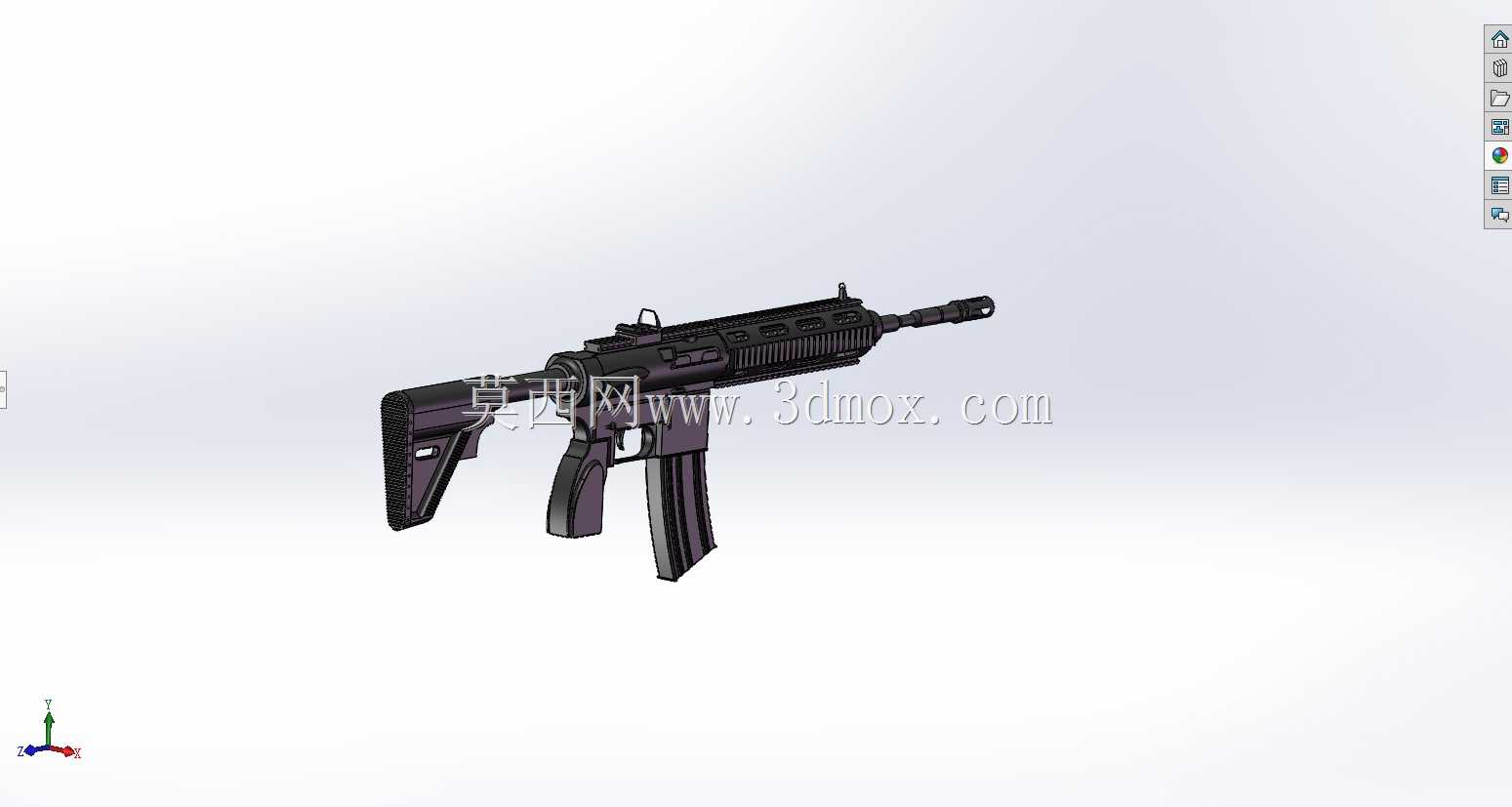

HK416突击步枪结构三维建模设计

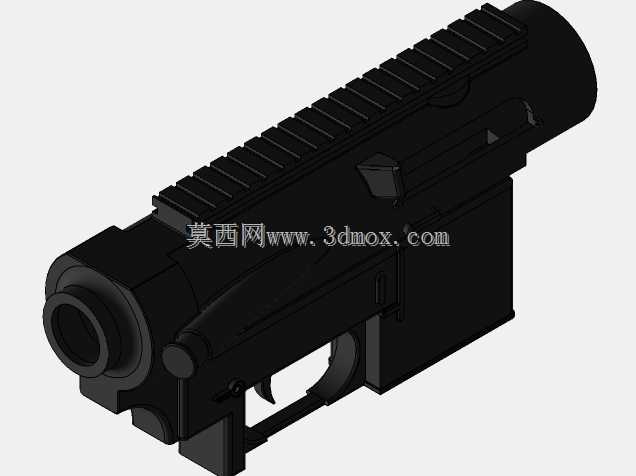

　　本次建模的HK416自动武器结构，核心围绕短行程活塞导气式自动原理展开，区别于传统气吹式导气结构的设计，该结构将火药燃气作用于活塞头而非直接吹入机匣内部，能大幅降低机匣内部积碳速率，提升复杂环境下的动作可靠性，这一设计特性也让该型武器在高沙尘、高湿度的野外作战场景中，故障发生率远低于同口径的传统气吹式步枪。从结构设计的拆分逻辑来看，建模过程中优先还原了上下机匣的铰接配合边界，上机匣采用一体化皮卡汀尼导轨结构，导轨的安装平面度公差控制在0.1mm以内，可兼容各类光学瞄准镜、战术附件的安装需求，不需要额外加装转接支架，附件安装后的重复定位精度能满足实战中快速拆装后无需重新校枪的使用要求。下机匣的弹匣井位置做了扩口处理，

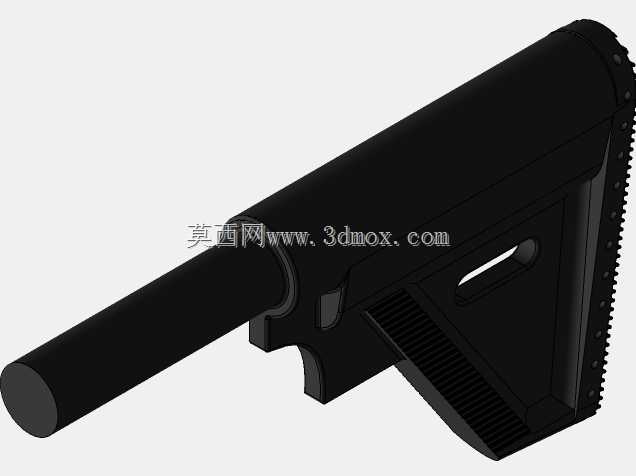

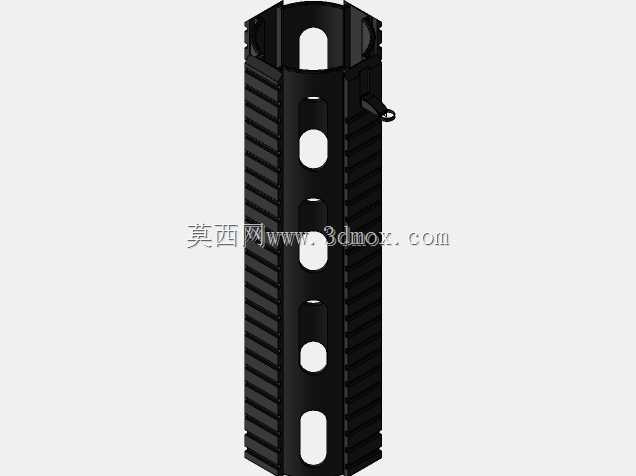

　　喇叭口的导向斜面角度设计为15度，能在黑暗环境或者戴战术手套操作时，引导弹匣快速插入锁定，降低换弹操作的失误概率。枪管组件的建模重点还原了浮置式枪管的安装结构，枪管与护木之间不存在硬接触点，护木仅通过前后两端的固定结构与上机匣连接，射击过程中枪管的振动不会被护木干扰，能有效提升远距离射击的散布精度。枪管长度适配标准卡宾型尺寸，膛口装置采用鸟笼式消焰器结构，侧面的泄气孔对称分布，能有效抑制射击时的枪口上跳与膛口焰，夜间射击时不会对射手的夜视视野造成过度干扰。枪托部分采用可伸缩式结构设计，共有6档调节位置，不同臂长的射手可以根据自身使用习惯调整枪托长度，枪托尾部的橡胶缓冲垫厚度为20mm，

　　能有效吸收自动机后坐过程中传递到射手肩部的冲击力，降低连续射击时的疲劳感。握把采用人体工程学轮廓设计，握把的倾斜角度为18度，贴合自然持握时的手腕角度，握把表面的防滑纹理深度为0.5mm，即使手心出汗或者佩戴薄手套也能保持稳定持握。自动机组件的建模还原了枪机框、枪机、击针、抛壳挺的配合关系，枪机的闭锁凸笋为7个对称分布结构，闭锁时凸笋与枪管节套的闭锁支撑面完全贴合，能承受5.56mm口径枪弹击发时的最大膛压，抽壳钩的弹性力经过匹配设计，既能保证抽壳过程中对弹壳的可靠抓持，又不会因为力度过大导致弹壳底缘被拉断。导气箍位置设置了两档可调的气体调节器，正常射击时使用小导气量档位，降低自动机后坐速度提升射击精度，

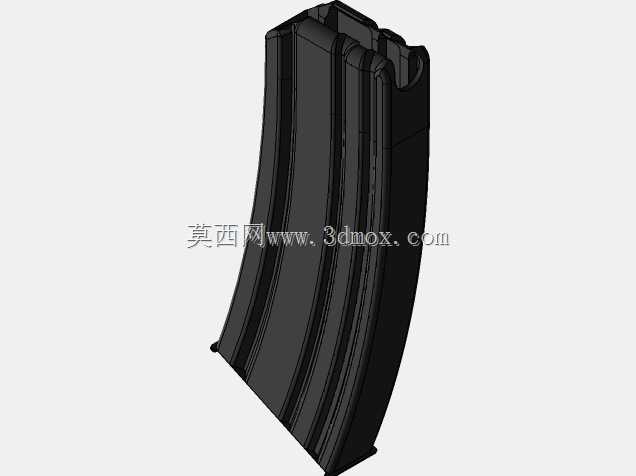

　　当枪械内部出现积碳或者加装消音器时，可以切换到大导气量档位，保证自动循环有足够的能量完成动作。从安装边界来看，全枪的最大伸展长度为890mm，枪托完全收缩时长度为790mm，不含弹匣的空枪结构重量控制在3.5kg以内，重心位置位于弹匣井前方20mm处，单手持枪时不会出现明显的头重脚轻问题，方便射手在近距离作战中快速转换瞄准方向。护木四周都预留了附件安装接口，下方可以加装前握把、榴弹发射器或者战术灯，侧面可以加装激光指示器，所有附件接口的安装尺寸都遵循通用战术附件的标准尺寸，不需要额外修改结构即可完成适配。在建模的细节处理上，所有活动部件的配合间隙都参考实物的公差范围设置，比如枪机框与机匣导轨的配合间隙为0.02mm，既保证自动机往复运动时不会出现卡滞，又不会因为间隙过大导致自动机运动过程中出现晃动影响射击精度。扳机组件的还原包含了单发、连发的阻铁配合结构，扳机力的设计范围在25N到30N之间，扣动扳机的行程为5mm，二道火的触感清晰，能帮助射手在精确射击时更好地控制击发时机。弹匣采用30发容量的弧形弹匣结构，弹匣的弧度匹配5.56mm枪弹的锥度，保证供弹过程中枪弹能顺利上升到抱弹口位置，不会出现供弹卡顿的问题，弹匣主体的壁厚为1.2mm，在保证结构强度的同时尽可能降低弹匣自身重量。
