塑料杯注塑成型模具结构设计

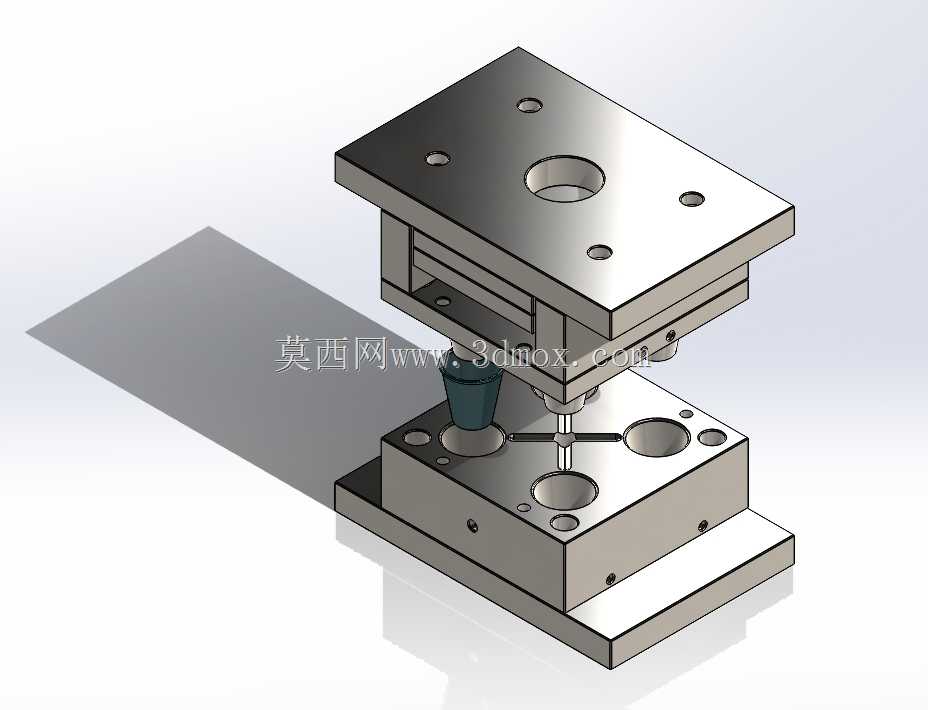

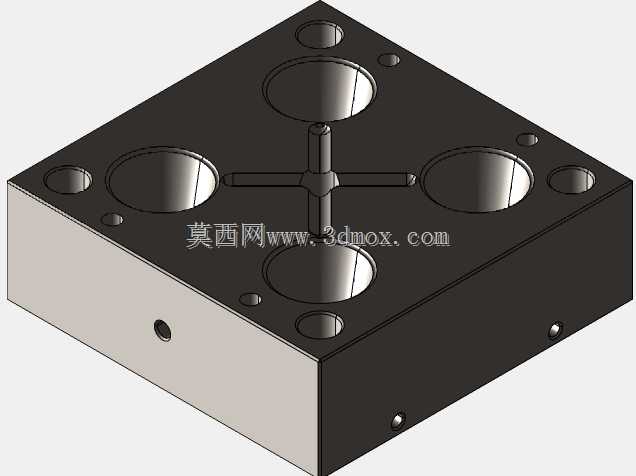

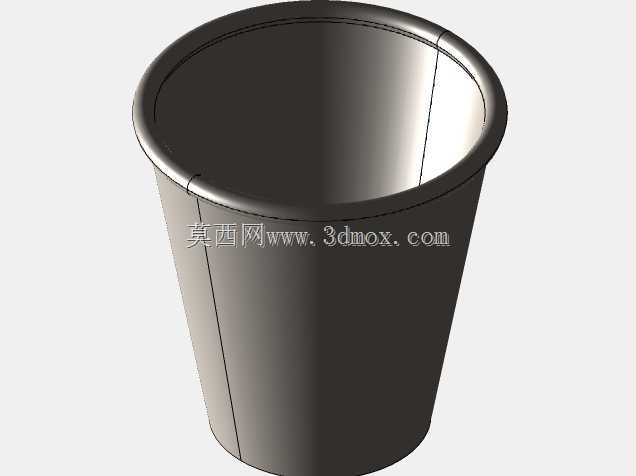

　　这套塑料杯成型模具，主要面向日用塑料制品加工场景，适配卧式注塑机的安装接口，可完成薄壁杯状塑料件的批量注塑成型作业。从结构布局来看，模具采用标准两板模架结构，上下模座通过导柱导套实现精准合模导向，合模过程中导套与导柱的配合间隙控制在0.02mm以内，避免合模错位导致的型腔偏心、制品壁厚不均问题。上模部分集成主流道衬套，衬套入口圆弧尺寸匹配注塑机喷嘴的球面半径，保证注射过程中熔料无泄漏、流道凝料易脱出；分流道采用圆形截面设计，沿分型面对称布置，平衡各型腔的进料压力，确保多腔注射时每个型腔内的熔料填充速度一致，减少制品缺胶、飞边的产生概率。下模型腔部分直接加工杯状制品的外轮廓，型腔表面做抛光处理，粗糙度达到Ra0.8，

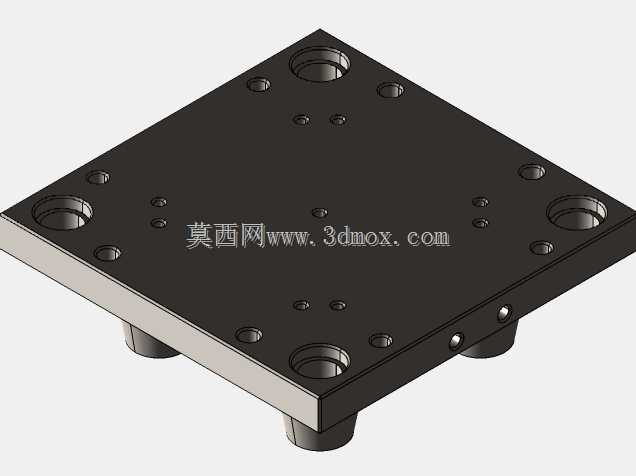

　　保证成型后塑料杯外表面光滑无划痕，无需后续额外打磨工序；型芯部分对应塑料杯的内轮廓，型芯内部预留冷却水道安装空间，可接入循环冷却水控制模温，缩短制品冷却定型时间，提升单批次生产效率。模具的顶出机构采用顶杆顶出结构，顶杆布置在杯口边缘的非外观面位置，顶出时受力均匀，避免顶出过程中制品变形、顶白缺陷；复位杆与顶出板联动，合模过程中复位杆先接触上模座，带动顶出机构回到初始位置，防止顶杆与型腔碰撞损坏。从安装边界来看，上下模座的安装孔位间距匹配常规160吨卧式注塑机的模板T型槽间距，模具总闭合高度符合注塑机的最小模厚要求，开模行程预留足够的凝料脱出与制品取件空间，无需额外改装注塑机即可直接上机使用。设计过程中充分考虑薄壁制品的成型特性，

　　在浇口位置选择上采用侧浇口进料，浇口截面尺寸经过熔料流动模拟验证，保证熔料填充时流动前沿平稳，避免喷射痕、气纹等外观缺陷；排气槽开设在分型面的熔料最后填充位置，槽深控制在0.02mm，既可以排出型腔内的空气，又不会导致熔料溢出产生飞边。日常生产过程中，这套模具可适配PP、PS等常用热塑性塑料的加工，通过更换不同规格的型腔与型芯镶件，还可适配不同容量、不同轮廓的杯状制品生产，降低多品类生产的模具投入成本。模具的所有模板均采用标准模架规格，易损件如导柱、导套、顶杆均采用标准件，后续维护更换时无需单独定制加工，减少设备停机维护时间。在成型作业时，合模后注塑机将塑化完成的熔料通过喷嘴注入模腔，保压冷却完成后开模，拉料杆先将主流道凝料从衬套中拉出，随后顶出机构动作，将成型完成的塑料杯从型芯上顶出，取件后合模进入下一个成型循环，整个动作流程匹配注塑机的标准控制逻辑，无需额外设置特殊动作参数。
