型材底座式轴向力学性能测试装置

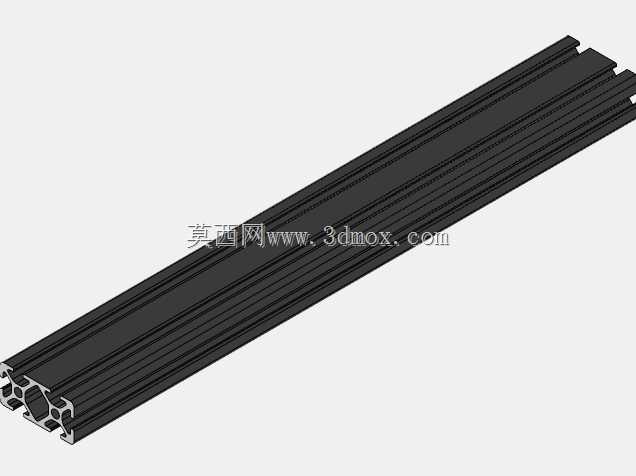

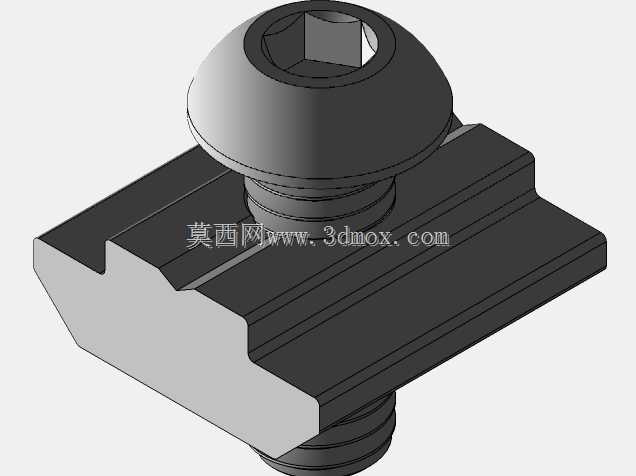

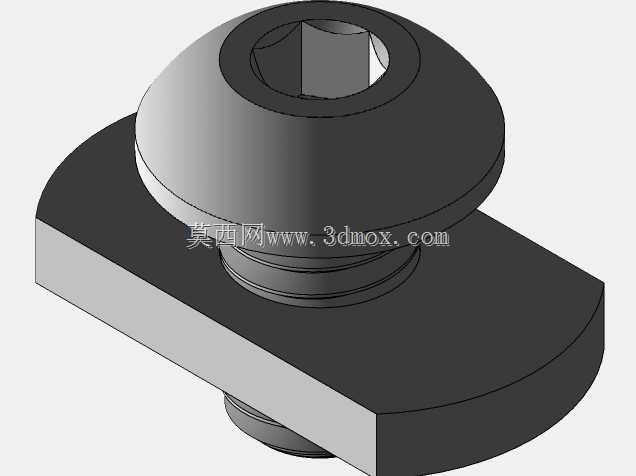

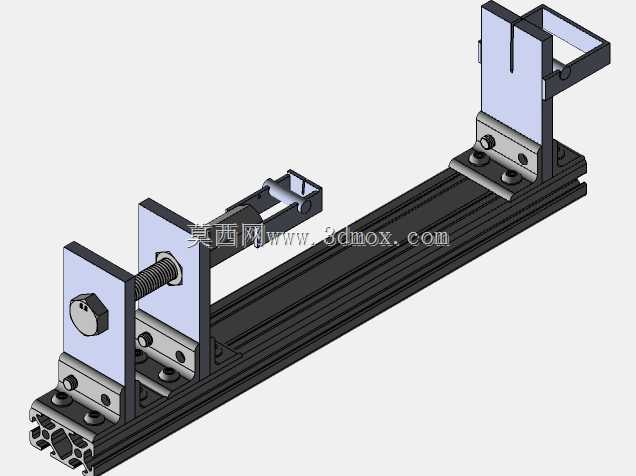

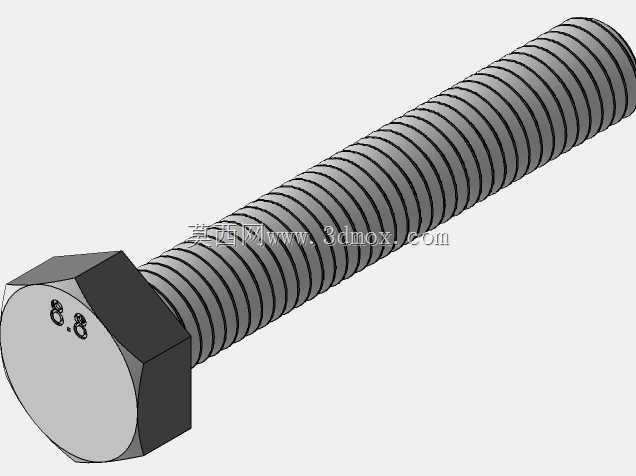

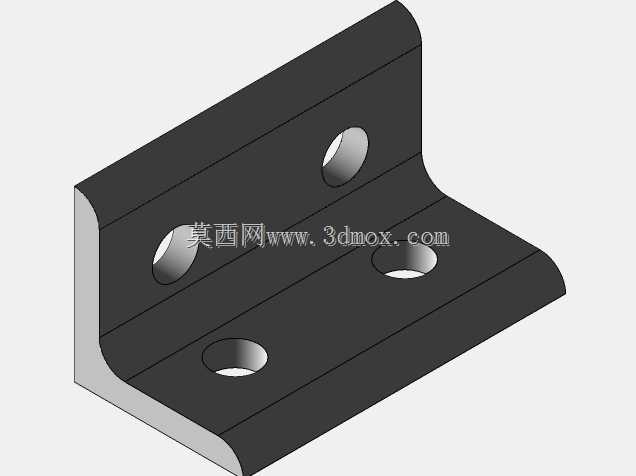

　　这套轴向加载测试装置，主要面向小量程力学传感器的静态标定、小尺寸结构件轴向力学性能验证场景搭建，常见于高校实验室、传感器生产企业的来料检验工位、小型研发团队的材料力学性能初测环节，不需要配套大型液压万能试验机的占地与配套动力源，可直接放置在标准防静电工作台面上完成常规测试作业。整套装置的承载基底采用标准欧标20系列铝型材搭建，型材槽宽适配常规T型螺栓，安装时不需要额外打孔焊接，可根据测试行程需求灵活调整底座的有效长度，当前结构的有效测试行程覆盖0至200mm区间，可适配多数小型拉压力传感器、微型结构件的装夹空间需求，底座底部可配套橡胶减震脚杯，直接放置在工作台面时不会因为加载过程的反作用力出现滑移，也不需要在工作台面打孔固定，

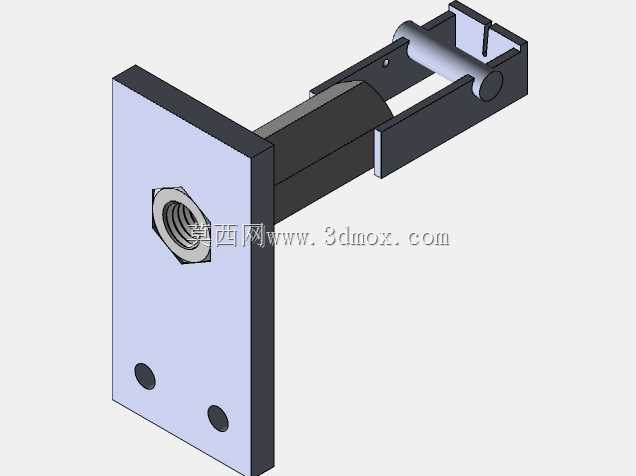

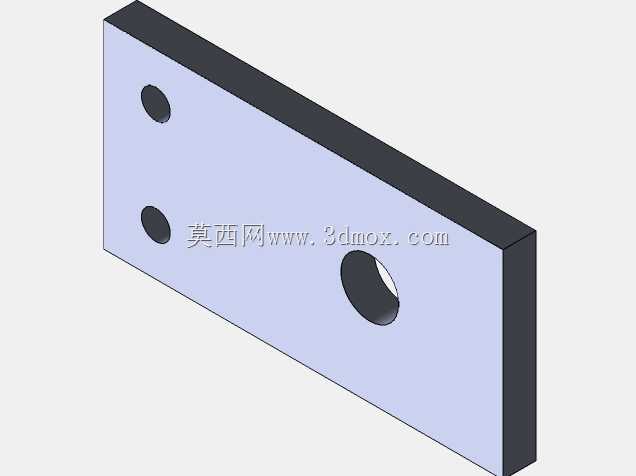

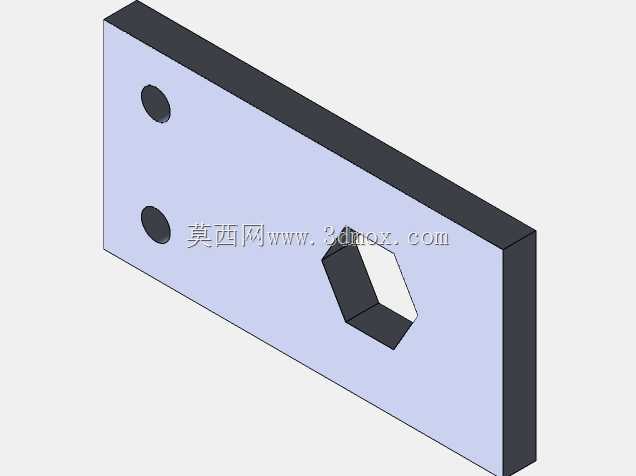

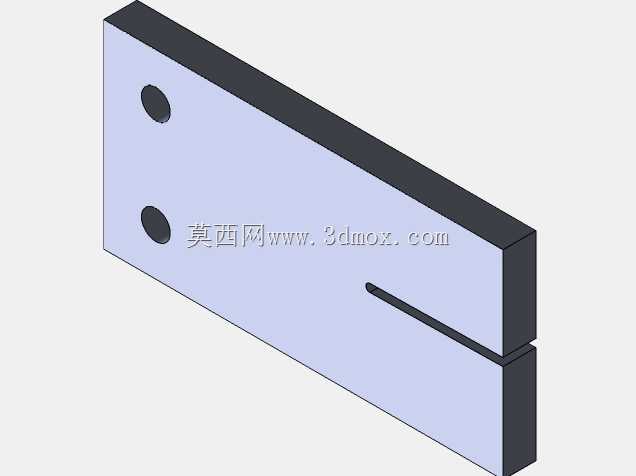

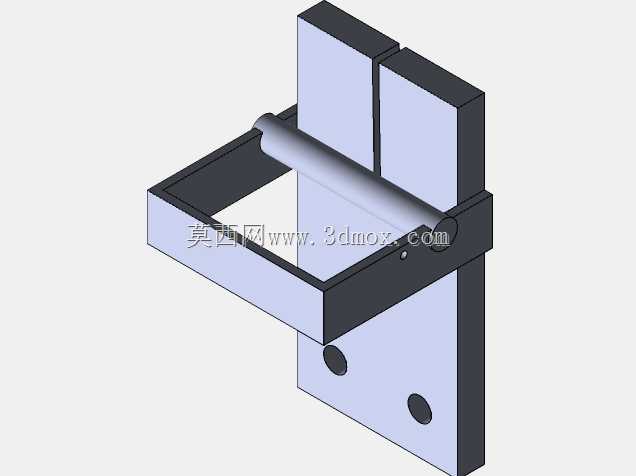

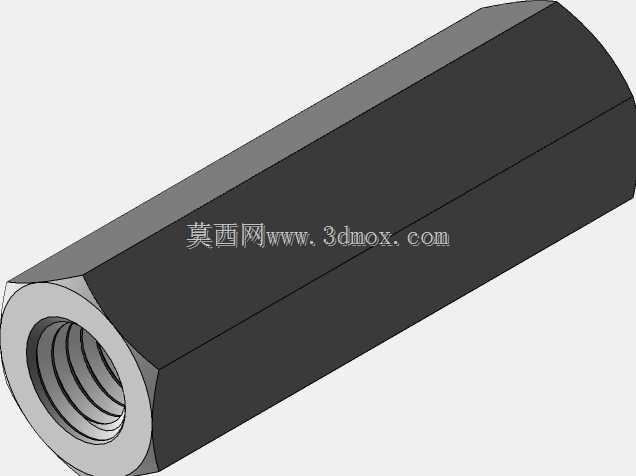

　　适配临时测试工位的快速搭建需求。装置的加载端采用梯形丝杠副实现手动轴向进给，丝杠导程选用2mm规格，转动加载手轮时可实现微米级的进给精度，不会因为进给量过大造成被测件过载损坏，丝杠端部配套推力球轴承，可承受最大5kN的轴向加载力，完全覆盖小量程传感器的标定载荷区间；加载端的装夹挡板采用6061铝合金经铣削加工成型，挡板表面预留多组M4螺纹孔阵列，可根据被测件的装夹尺寸快速更换适配的压头、夹爪，不需要重新加工整块挡板，降低不同测试场景的工装改造成本。固定端的挡板结构与加载端保持一致的安装孔位标准，两块挡板的安装基准面经过铣削找平，装配后两端面的平行度控制在0.02mm以内，避免轴向加载时出现侧向分力，影响测试数据的准确性；

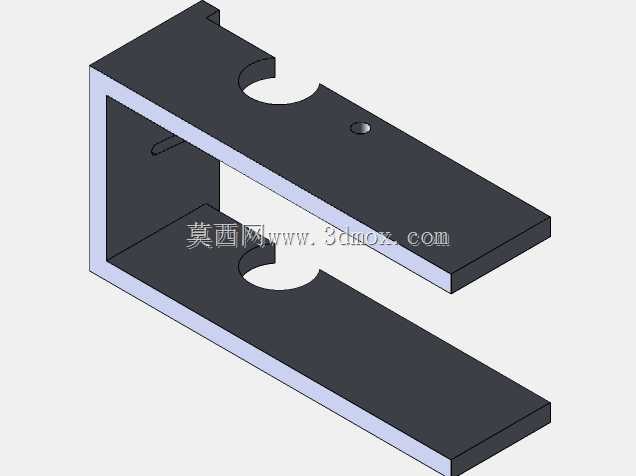

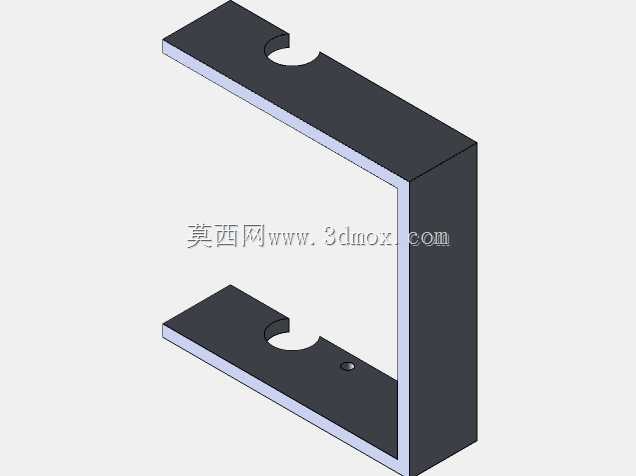

　　固定端挡板可沿铝型材底座的槽道滑动调整位置，调整到位后通过T型螺栓锁紧，锁紧后的挡板在满载加载时不会出现位移偏移，保证测试过程的基准稳定。装置尾端预留的安装支架可直接固定数显位移计、载荷显示模块，不需要额外搭建支架固定测试采集设备，测试时的载荷数据、位移数据可直接在支架上的显示端读取，减少外接设备的布线复杂度。整套装置的所有外露金属件都做了阳极氧化或发黑处理，长期在实验室环境下使用不会出现锈蚀，运动部件的接触面预留润滑脂加注空间，日常维护只需要定期在丝杠副、导轨接触面涂抹少量锂基脂，即可保证加载动作的顺畅无卡滞。从结构设计逻辑来看，这套装置优先考虑了测试场景的通用性，没有针对单一规格的被测件做专属结构设计，

　　所有装夹接口都采用行业通用的螺纹孔、标准槽道设计，使用者可根据自身测试需求快速拓展功能，比如在加载端加装伺服电动缸即可实现自动匀速加载，替换成砝码加载组件即可实现恒力静态蠕变测试，不需要对底座主体结构做大规模改动。安装边界方面，整套装置的最大外轮廓宽度不超过150mm，长度可根据需求在300mm至600mm区间调整，高度不超过200mm，即使是狭小的实验室工作台面也有足够的放置空间，装置总重量控制在8kg以内，单人即可完成搬运与工位调整，不需要起重设备辅助。在实际使用过程中，装夹被测件时只需要松开固定端挡板的锁紧螺栓，将被测件两端分别贴合两端挡板的定位面，预紧锁紧螺栓后转动加载手轮，让加载端压头轻轻接触被测件端面，即可清零采集设备开始正式测试，整个装夹准备过程不超过两分钟，相比大型试验机的复杂装夹流程，更适合批量小零件的快速测试作业。针对不同材质的被测件，还可以在挡板与被测件的接触面加装绝缘垫片、防滑垫片，避免金属硬接触造成被测件表面压伤，或者出现电化学腐蚀影响测试结果，垫片的固定也可直接利用挡板上的预留螺纹孔，不需要额外做结构改造。
