笔式手持汽化器结构三维建模

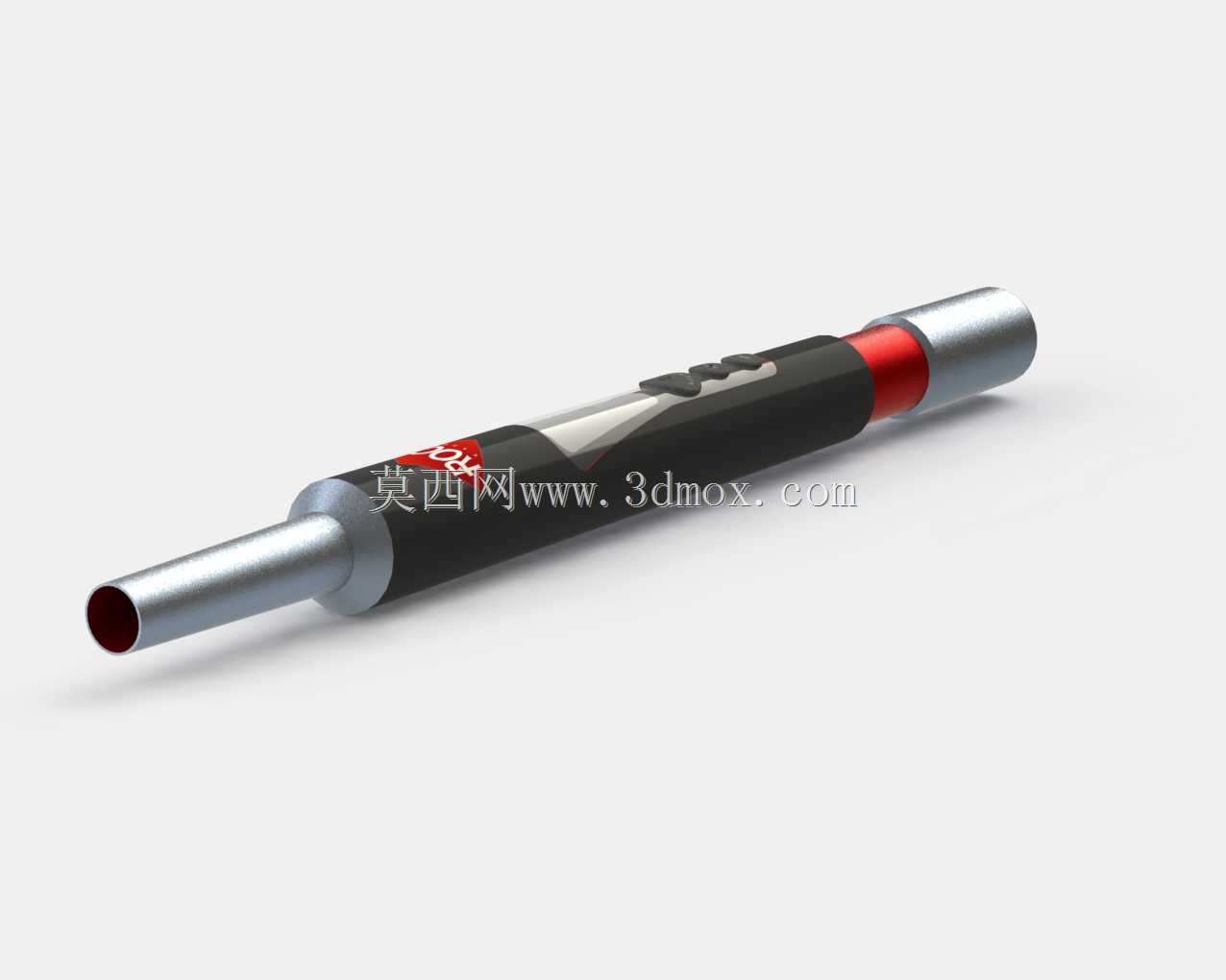

　　这款笔式手持汽化装置的结构设计，核心围绕便携场景下的精准蒸汽输出需求展开，整体采用细长圆柱式笔形布局，整体外径控制在16mm区间，总长度控制在140mm范围内，可直接适配常规笔套、工装口袋的收纳尺寸，安装边界无外凸尖锐结构，握持段做了微收腰的防滑纹理处理，表面包覆的防滑层厚度控制在1.2mm，既保证握持摩擦力，又不会过度增加整体外径影响收纳兼容性。

　　从实际应用场景来看，这类汽化装置常配套于小型传感检测设备、便携蒸汽校准装置中，作为微量蒸汽发生的核心执行部件，可在野外采样、现场快速检测场景下，提供稳定流量的饱和蒸汽输出，不需要外接大型蒸汽发生管路，单装置即可独立完成蒸汽输出动作，适配户外无外接气源的作业环境。装置两端的金属管段采用阶梯变径设计，进气端内径4mm，可直接对接常规6mm外径的供气软管，出气端做了0.5mm的缩口处理，能够提升出口蒸汽的流速，保证蒸汽输出的指向性，避免蒸汽在出口处弥散影响检测精度。

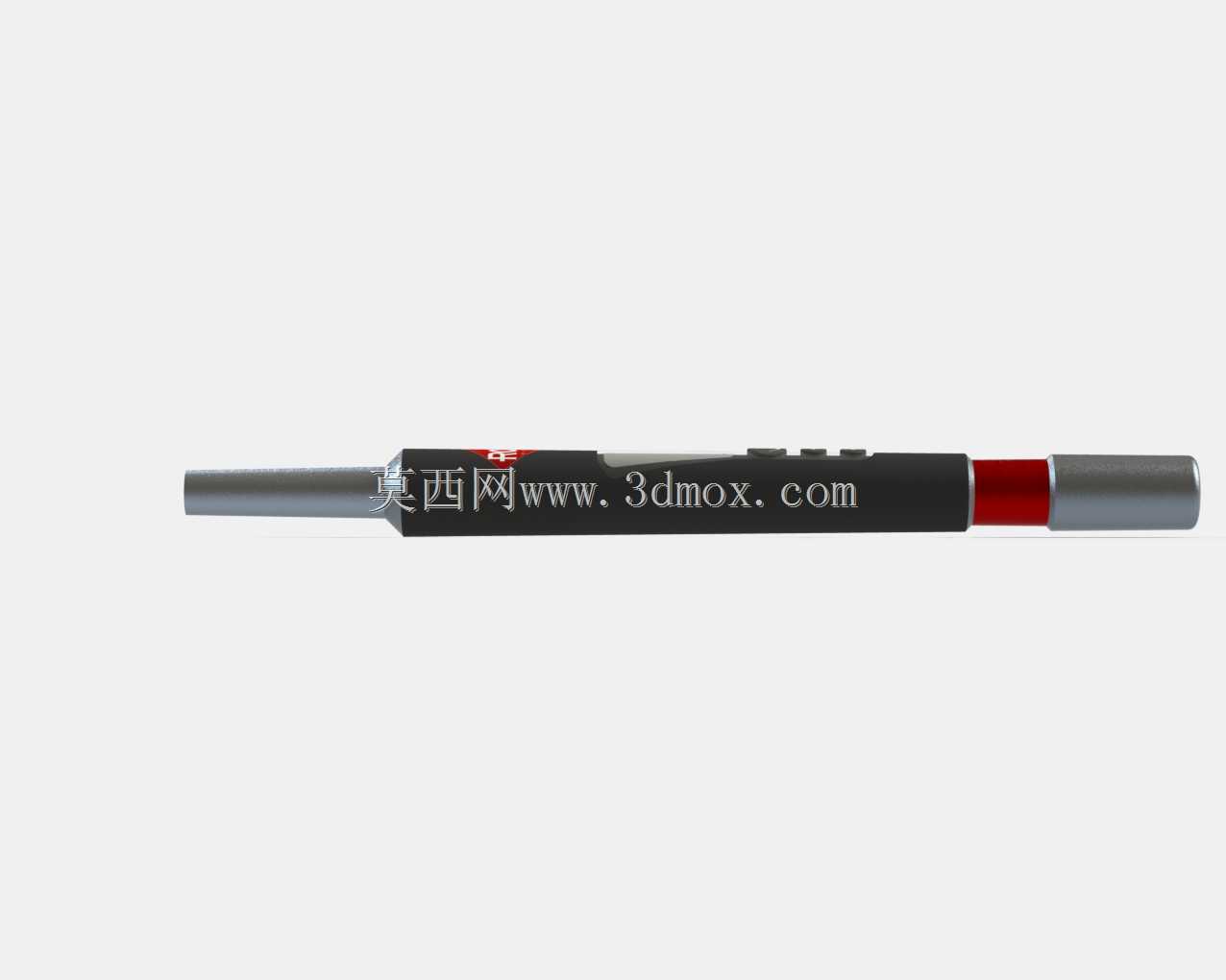

　　结构设计上，装置中段的黑色握持段内部集成了汽化芯腔与流量控制组件，红色环带位置为温度传感模块的安装位，可实时监测汽化腔内部的工作温度，将温度信号反馈至外部控制电路，保证汽化过程的温度稳定在设定区间，避免温度波动导致蒸汽输出量不稳定。金属端盖与主体段采用卡扣加密封圈的装配结构，密封圈选用耐温氟橡胶材质，可耐受150℃的工作温度，保证腔室的气密性，不会出现蒸汽泄漏的问题，装配时不需要额外涂覆密封胶，拆解维护时直接按压卡扣即可拆分端盖，更换内部汽化芯体的操作可在10秒内完成，适配现场快速维护的需求。

　　设计过程中重点平衡了便携性与功能完整性的矛盾，没有为了缩小尺寸牺牲汽化腔的有效容积，腔室内部容积控制在2.2ml，可满足单次连续30秒的稳定蒸汽输出需求，同时内部流道做了圆弧过渡处理，没有直角拐点，可减少冷凝水在流道内部的积存，避免冷凝水随蒸汽喷出影响使用效果。外壳的防滑纹理采用0.3mm深度的菱形网格设计，在佩戴薄型劳保手套的情况下也能稳定握持，不会出现打滑脱手的问题，金属端盖部分做了圆角钝化处理，边缘R角为1mm，不会划伤操作人员或收纳袋内壁。

　　从安装适配性来看，装置整体的同轴度控制在0.1mm以内，可直接适配配套的固定工装卡槽，卡槽定位点对应红色环带的位置，安装时不需要额外调整角度，直接推入即可完成定位，固定后的装置径向跳动量小于0.05mm，保证出气口的指向精度。装置的重量控制在45g以内，长时间手持操作不会产生明显的负重感，适配长时间户外作业的使用需求。内部的汽化芯体采用多孔陶瓷材质，孔隙率控制在60%，可保证液体均匀受热汽化，不会出现局部过热导致的异味或部件老化问题，芯体与腔室壁之间采用过盈配合，不需要额外粘接固定，更换时直接用细杆从进气端推出即可，维护门槛极低。

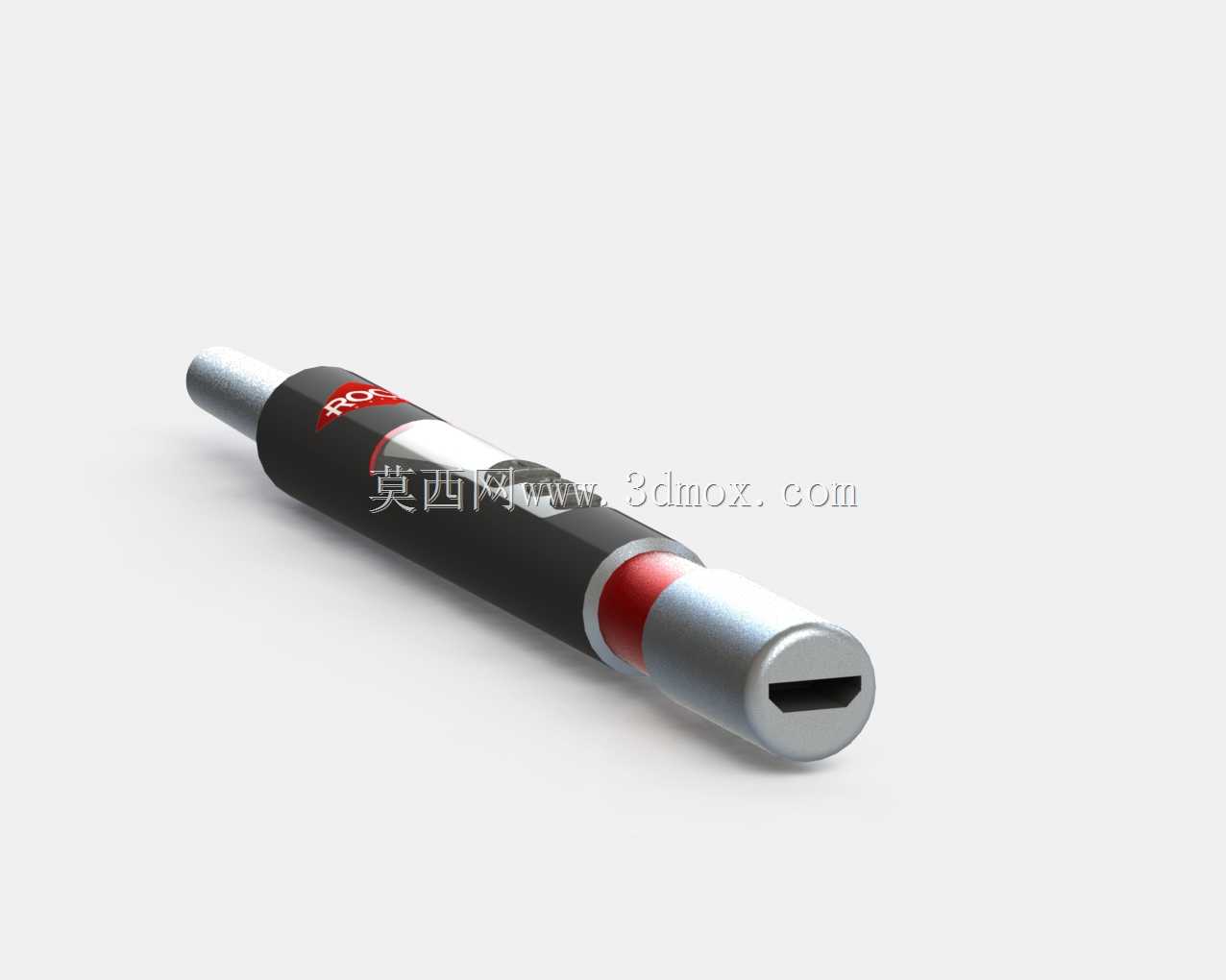

　　在流道设计上，进气端的金属管内部设置了稳流段，长度为15mm，可将输入的气流整理为层流状态，避免紊流进入汽化腔导致液体飞溅，影响汽化效率。出气端的金属管内壁做了抛光处理，粗糙度Ra0.8，可减少蒸汽在管壁的冷凝附着，提升蒸汽输出的效率。装置的电路连接触点设置在握持段尾部的隐藏式触点位置，不需要外露导线，对接配套供电底座时可直接磁吸连接，充电或供电操作都不需要对准插拔，提升现场操作的便捷性。整体结构没有易损的外露部件，所有电子元件都密封在主体外壳内部，防护等级可达到IP54，可适应户外多尘、少量溅水的作业环境，不会因为环境因素导致部件失效。
