DIY3D打印机异形安装固定结构件

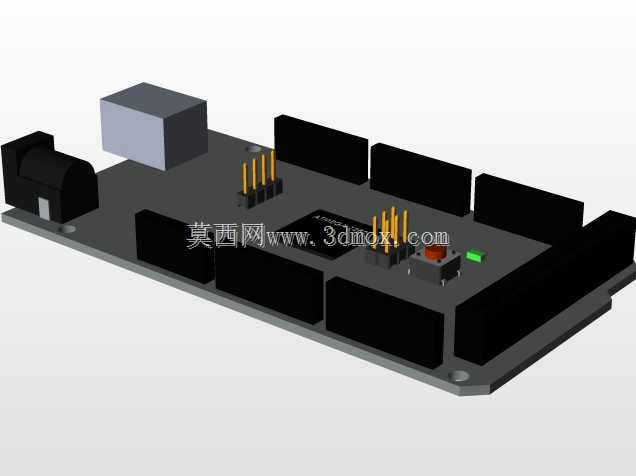

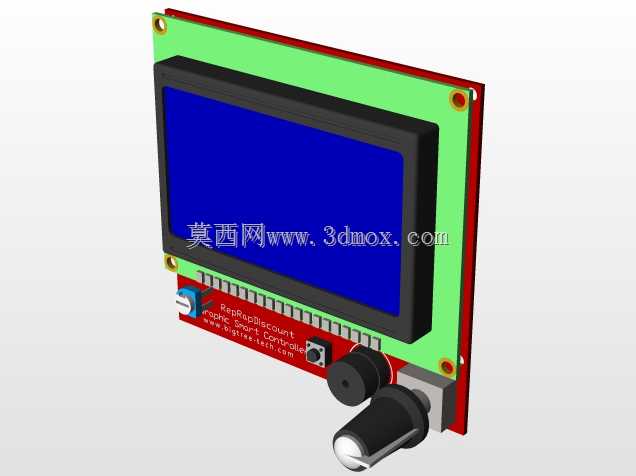

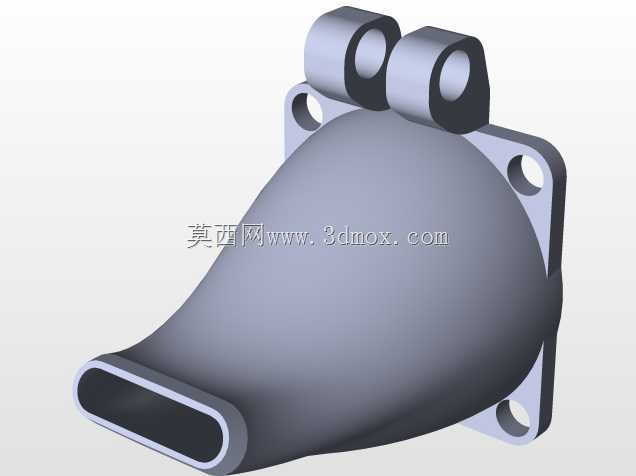

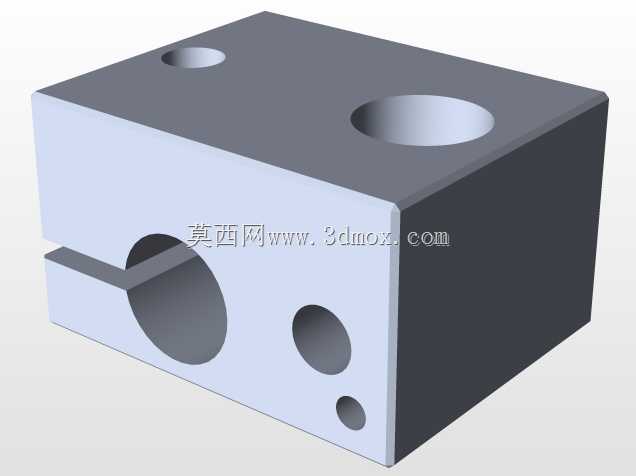

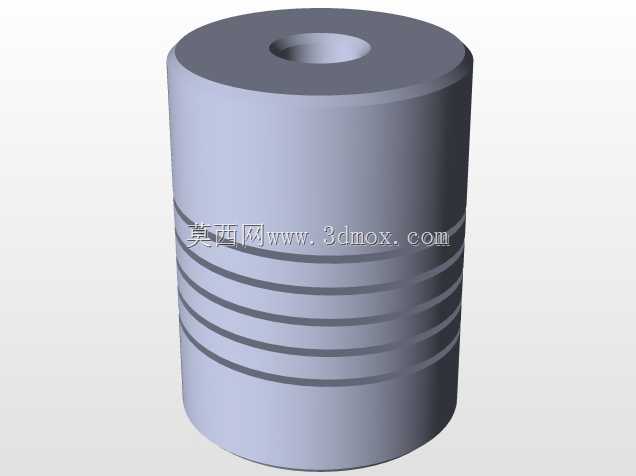

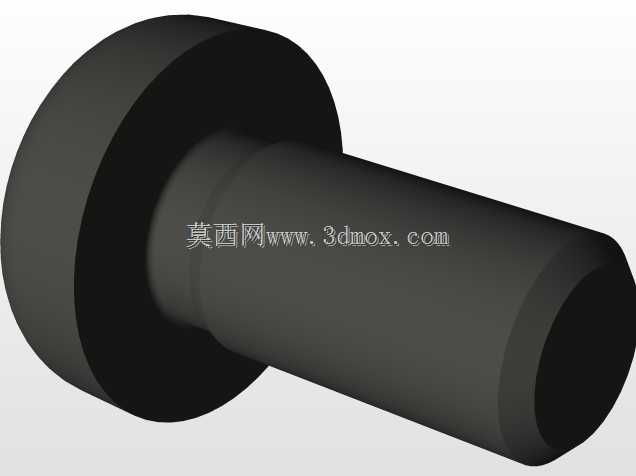

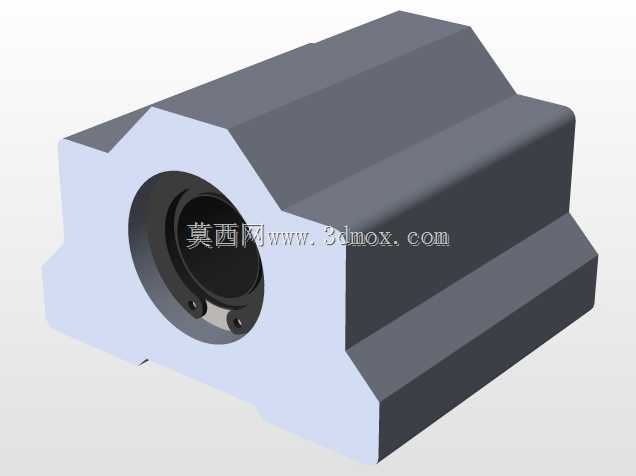

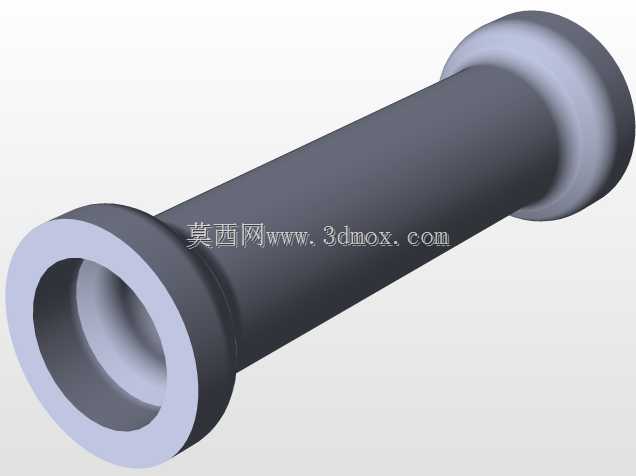

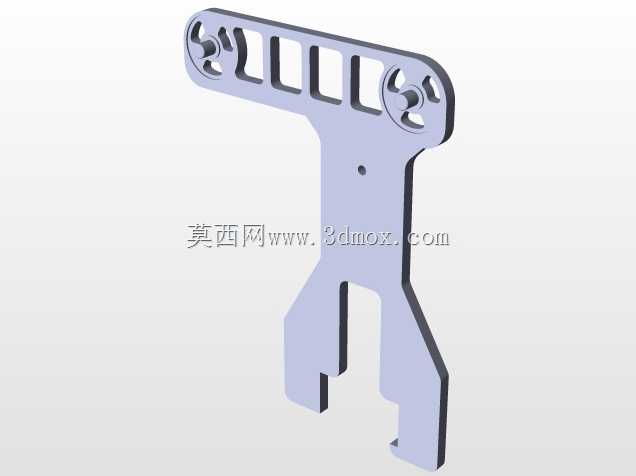

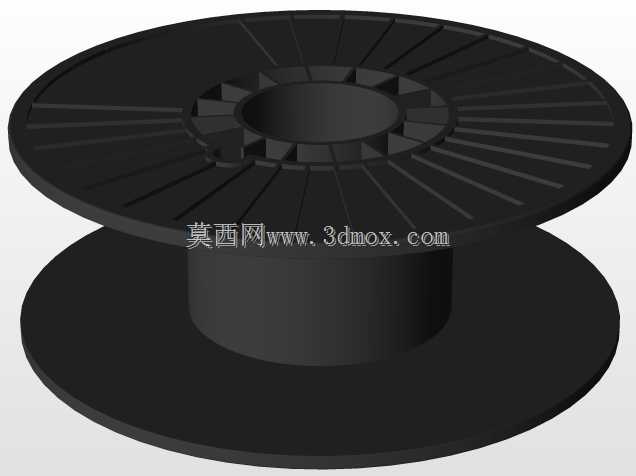

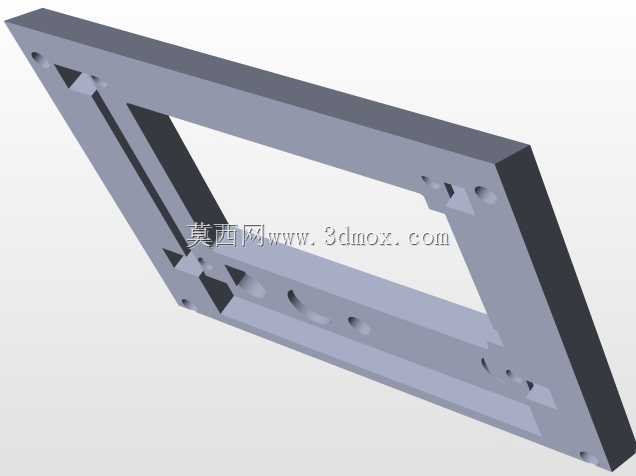

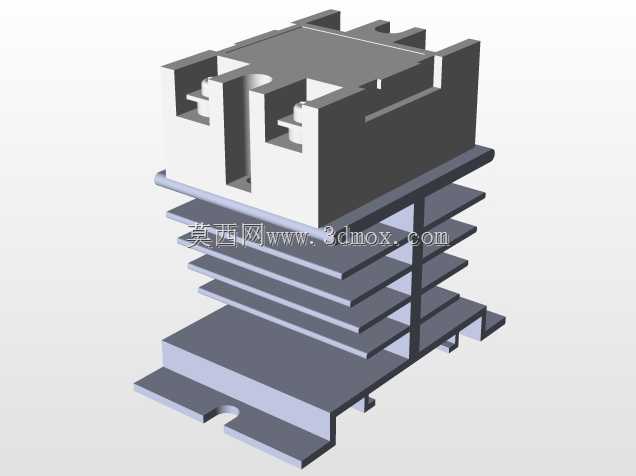

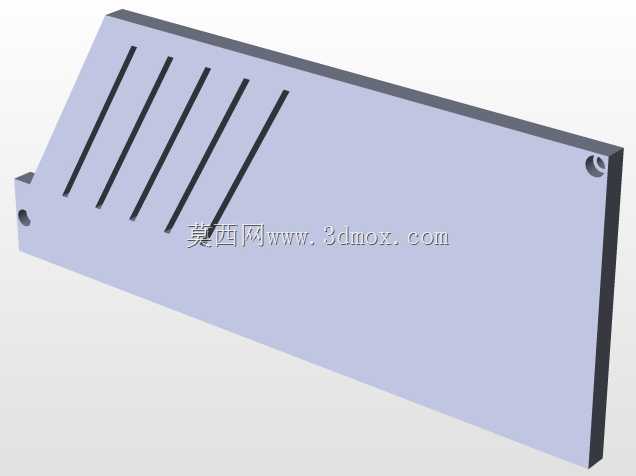

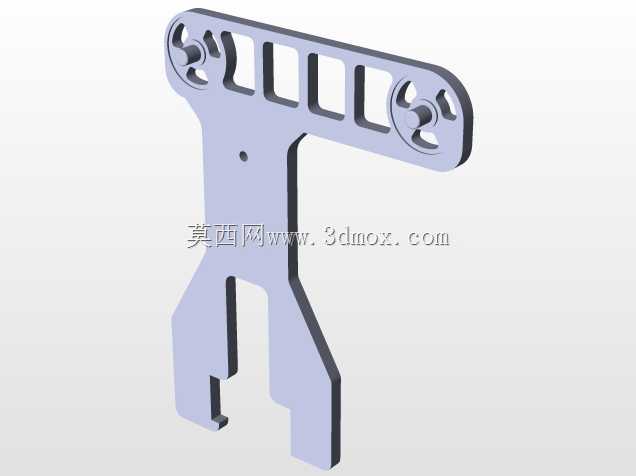

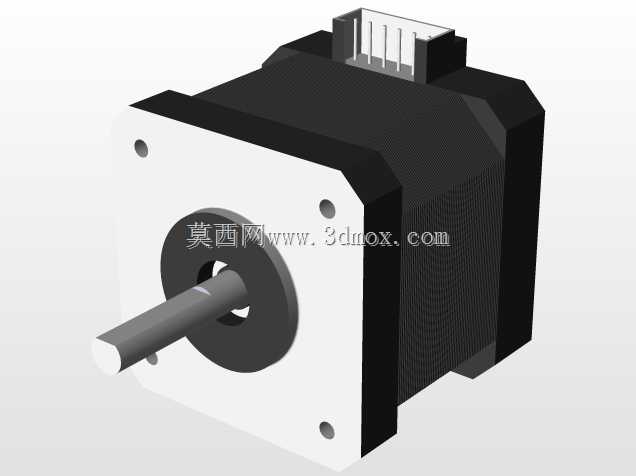

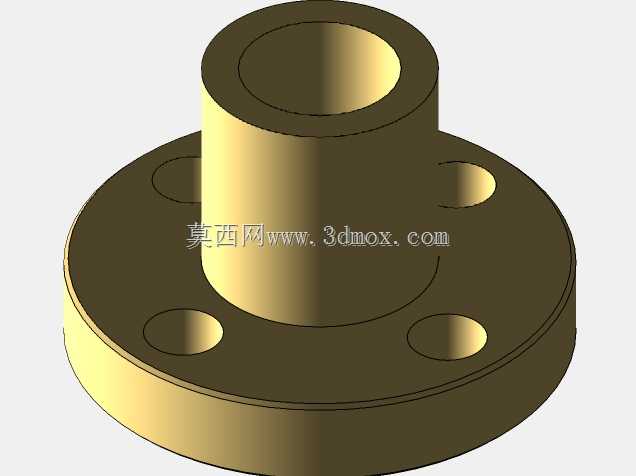

　　该结构件属于桌面级DIY3D打印机的核心安装固定部件，主要应用于个人DIY组装、创客教育实训场景下的FDM熔融沉积型3D打印机装配环节，承担运动模组、送料组件与机身框架之间的连接定位作用，是整合多部件安装位的集成式支撑结构。从实际使用场景来看，这类自制结构件多用于非量产的定制化3D打印机搭建，适配创客根据自身需求调整的非标准机身布局，解决市售标准件无法匹配自定义安装位的问题，可同时固定直线轴承座、送丝机支架、限位开关触发块三类不同功能的组件，减少零散连接件的使用数量，提升装配后整体结构的刚性。

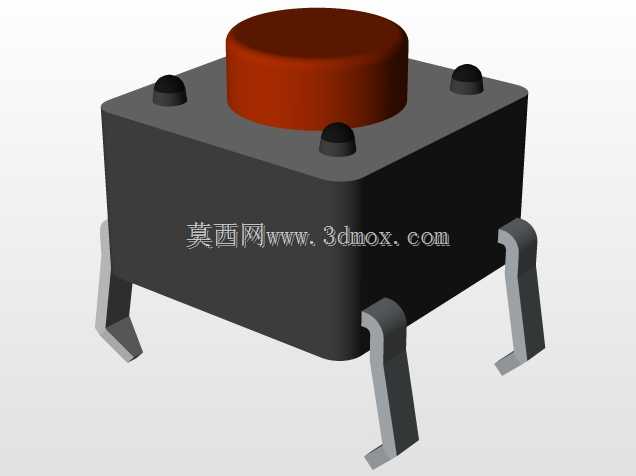

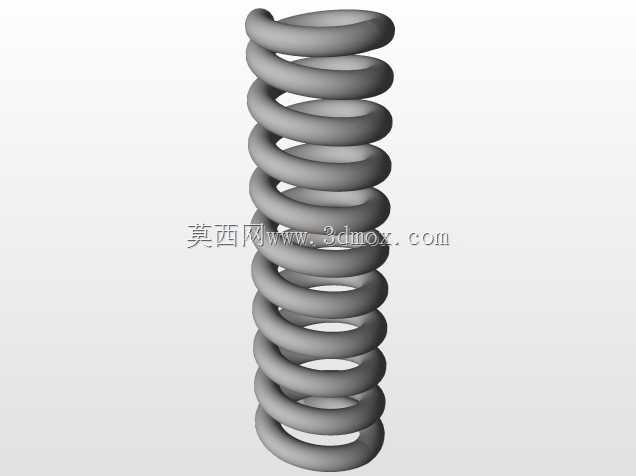

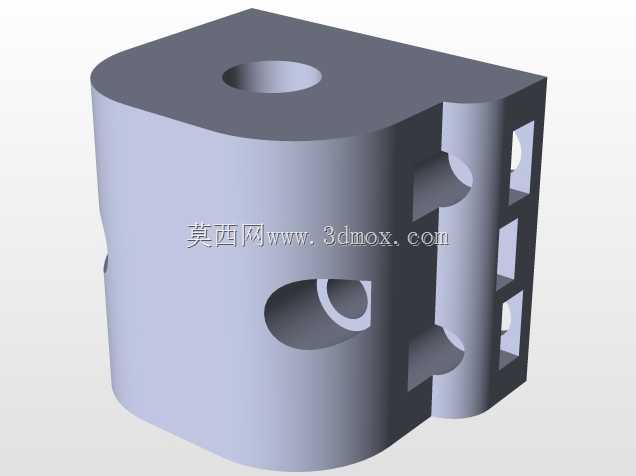

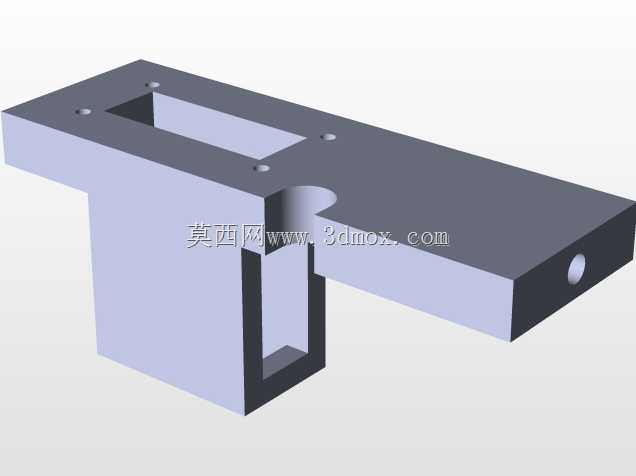

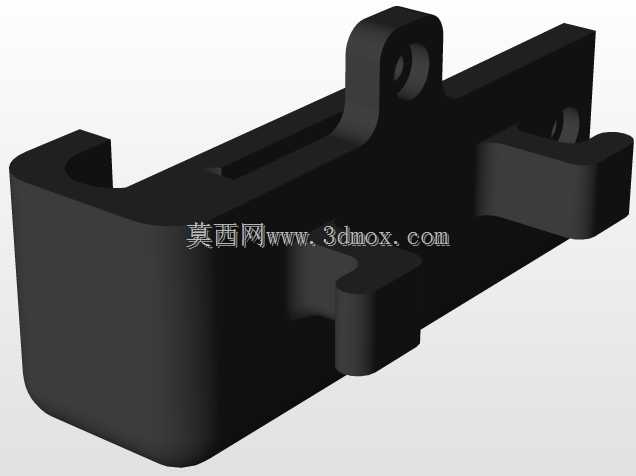

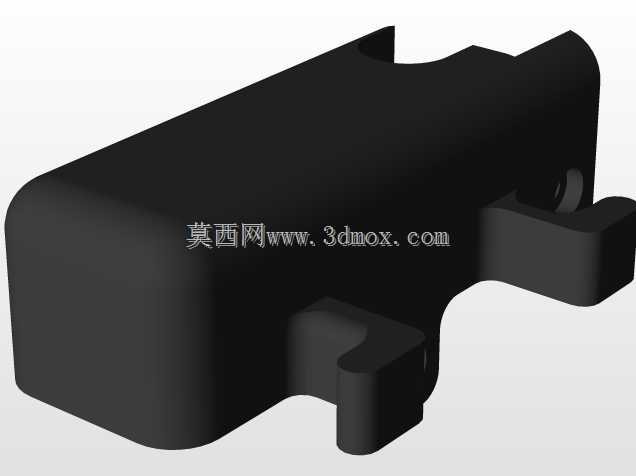

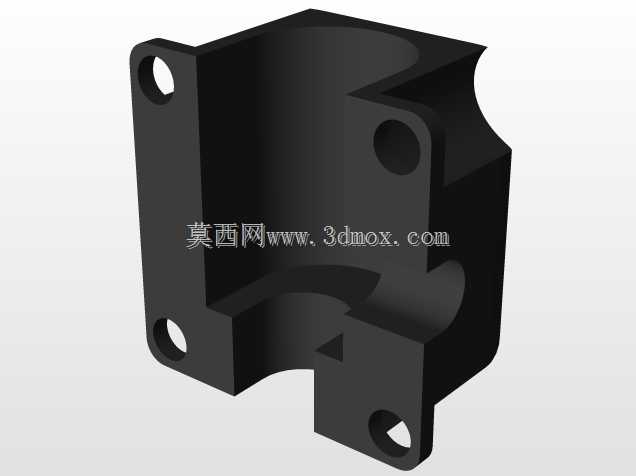

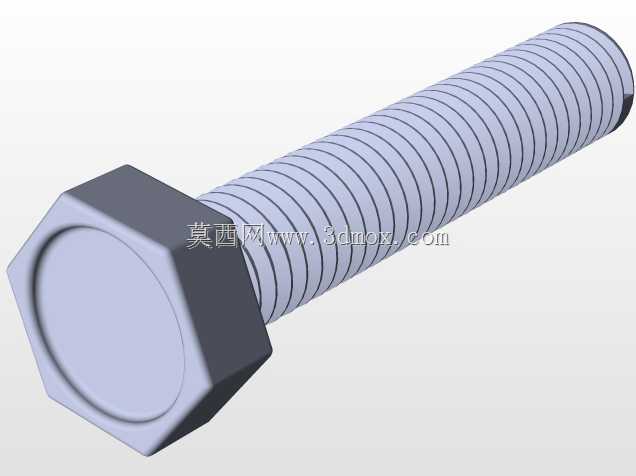

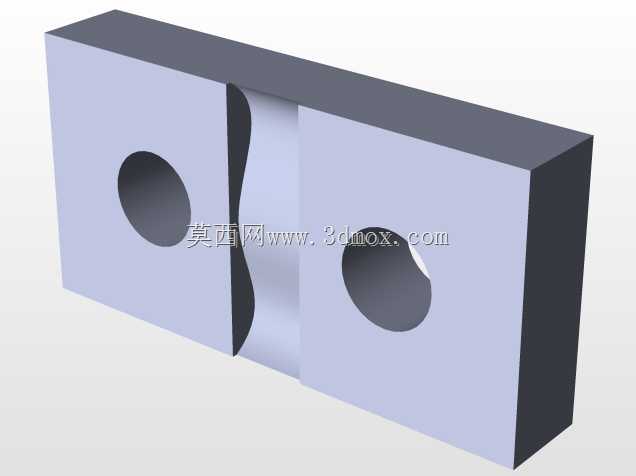

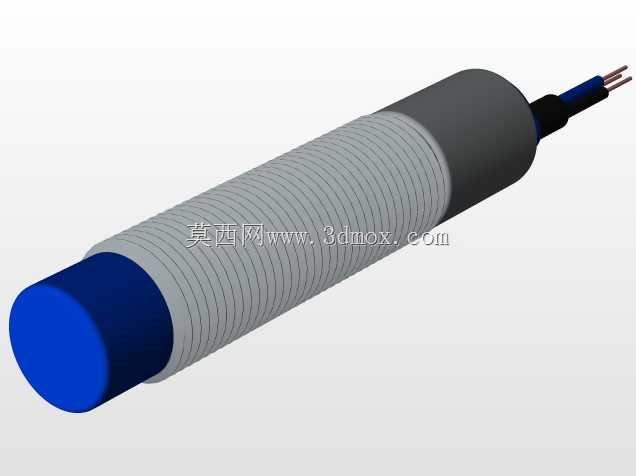

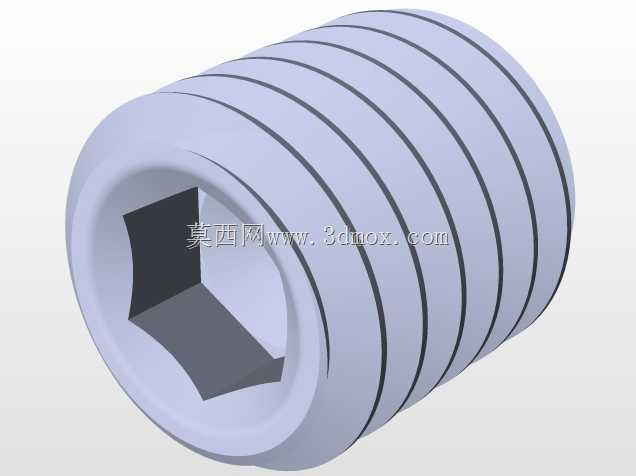

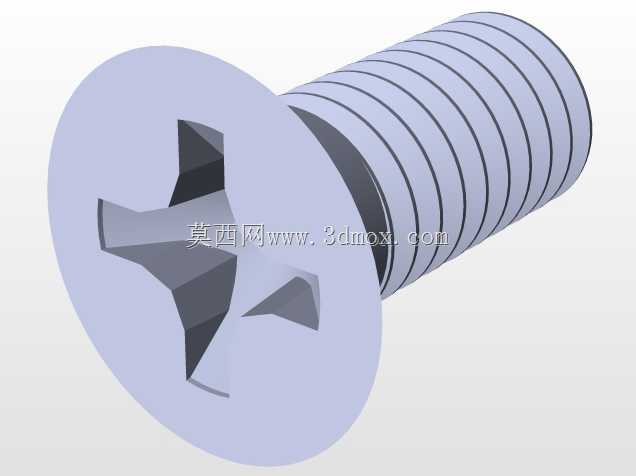

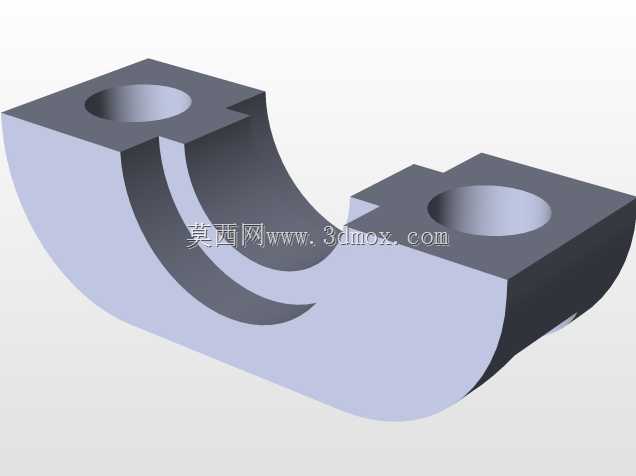

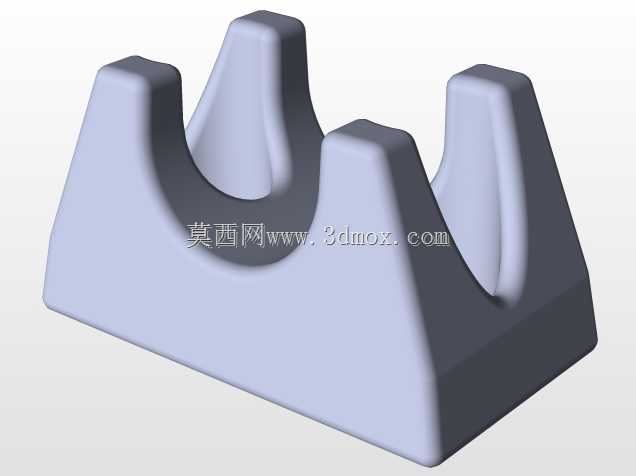

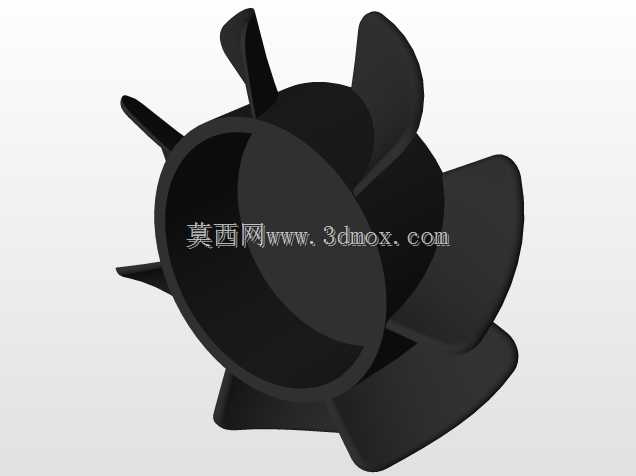

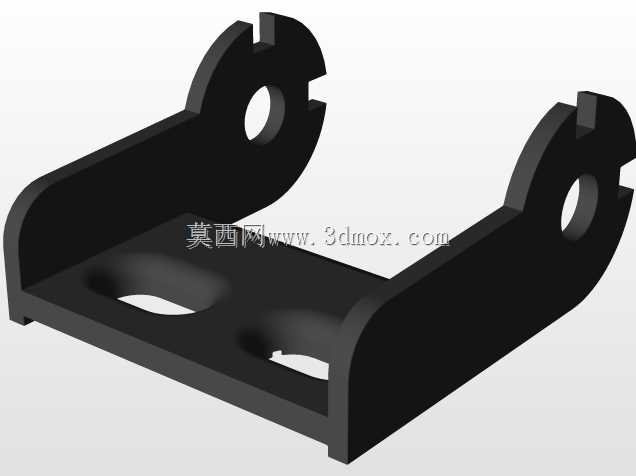

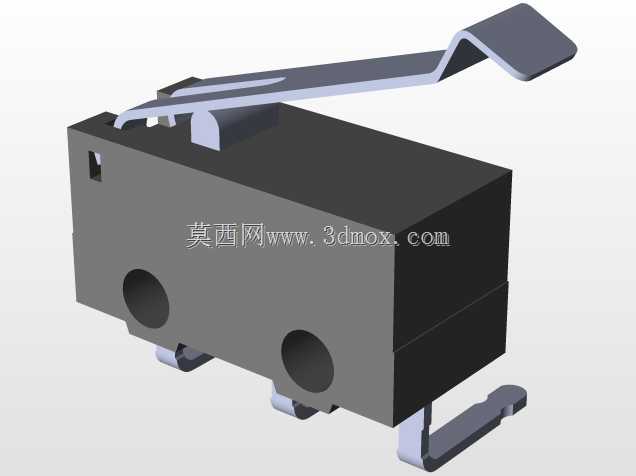

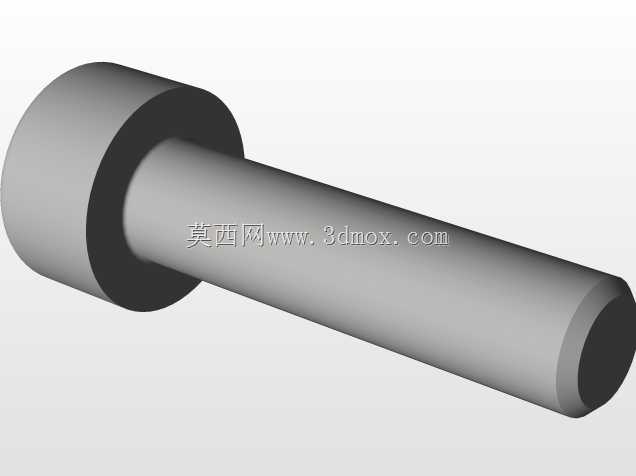

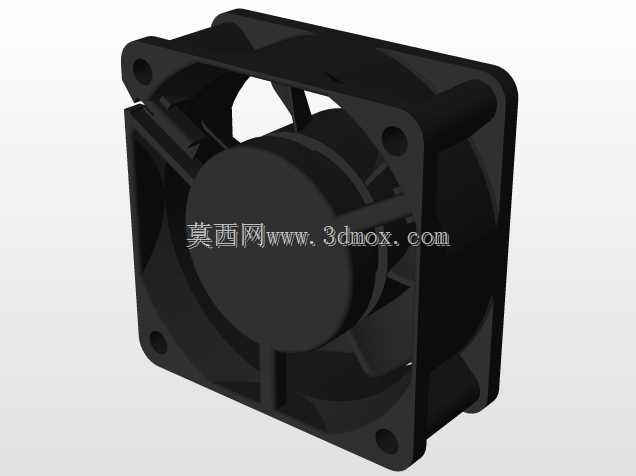

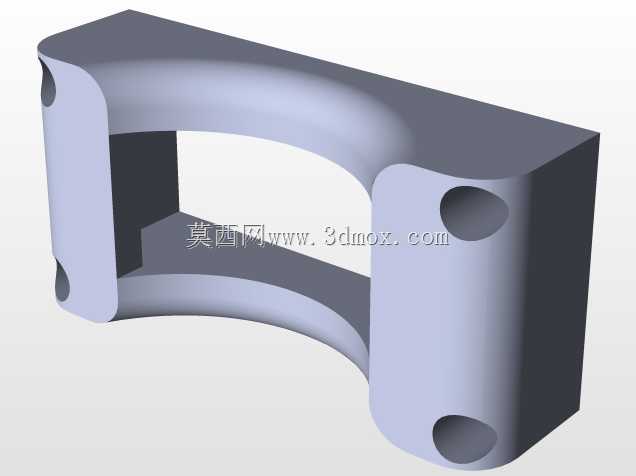

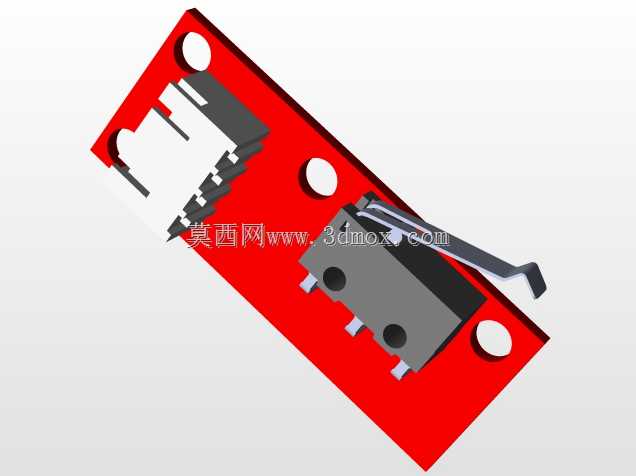

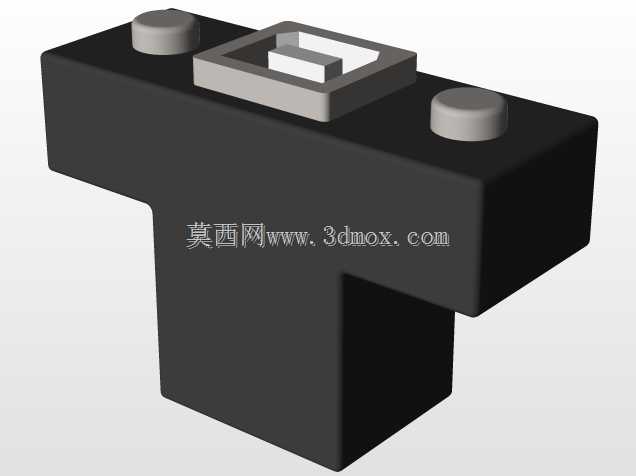

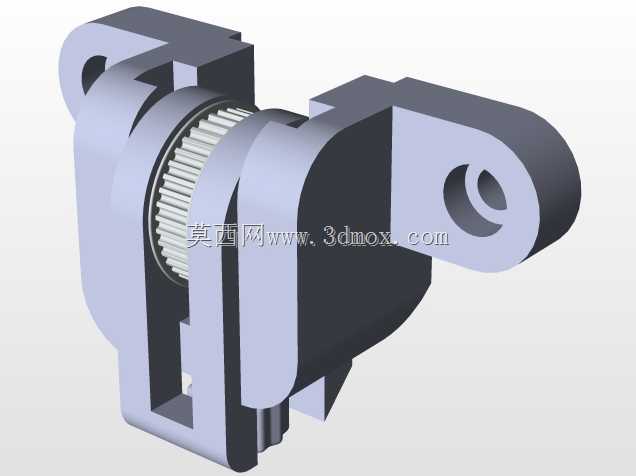

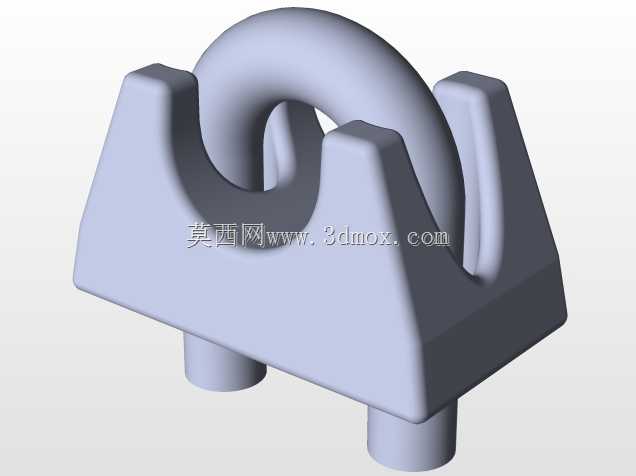

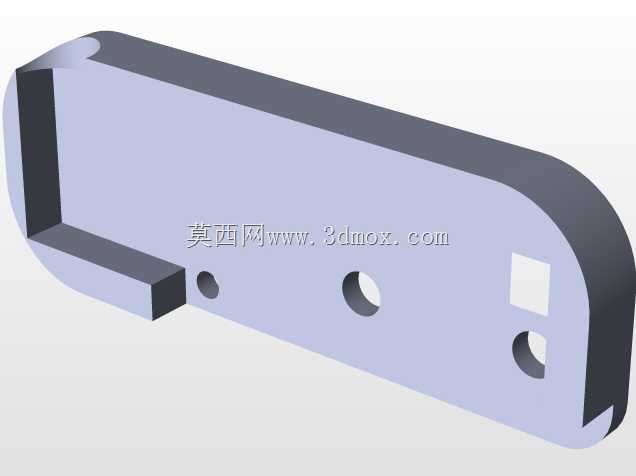

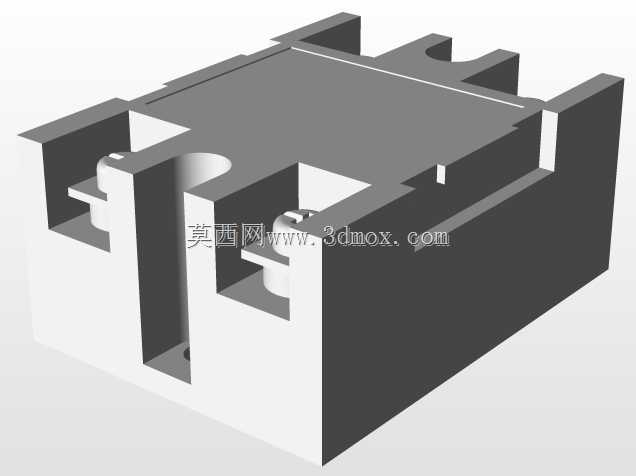

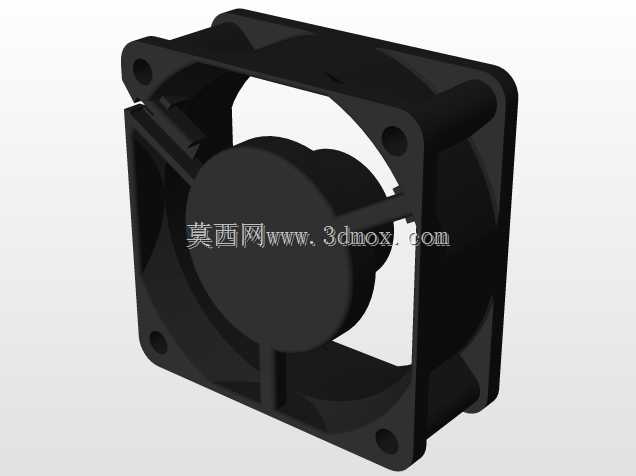

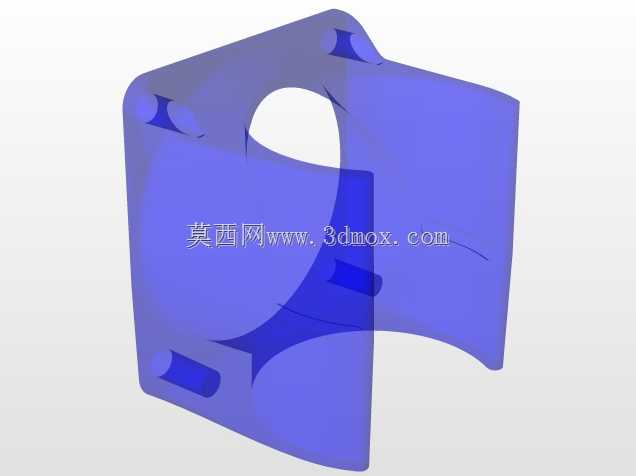

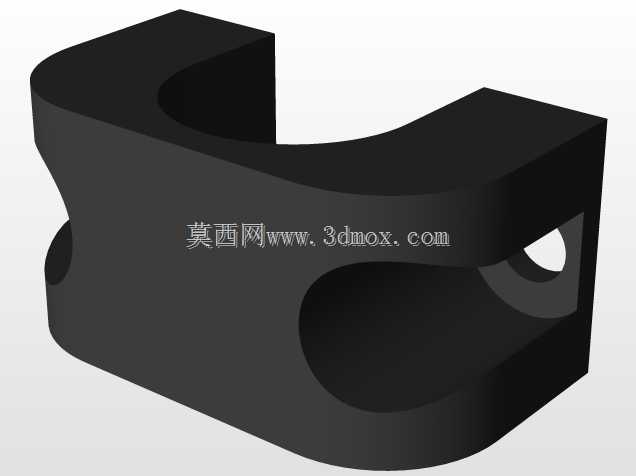

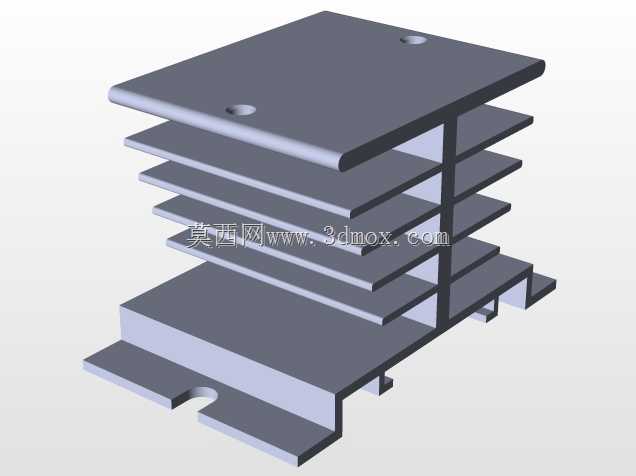

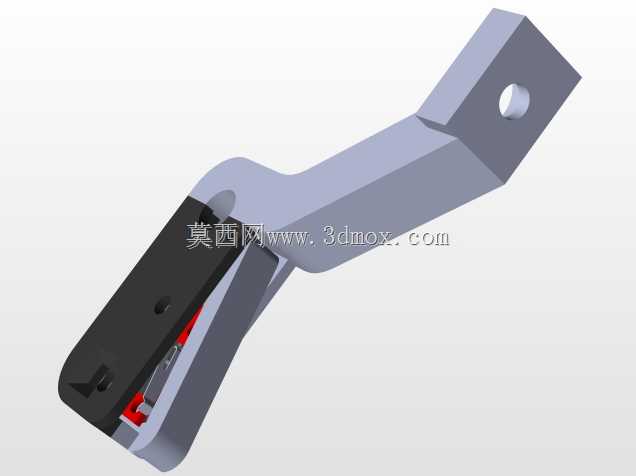

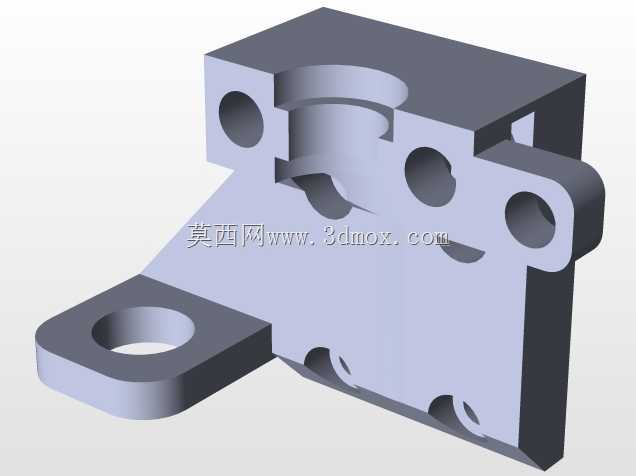

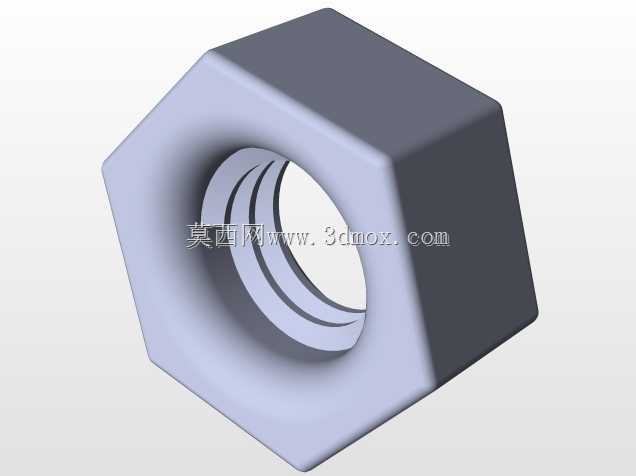

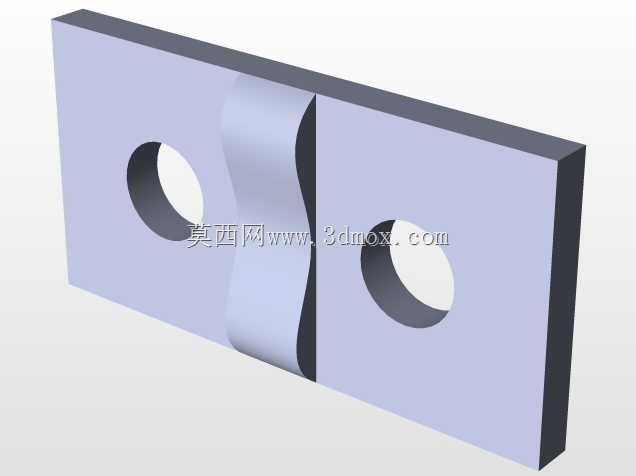

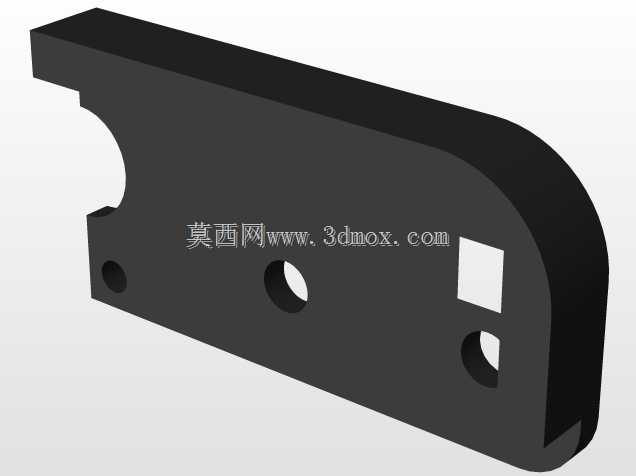

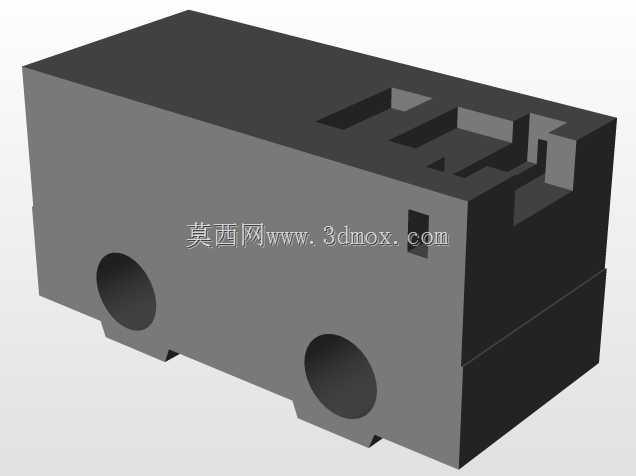

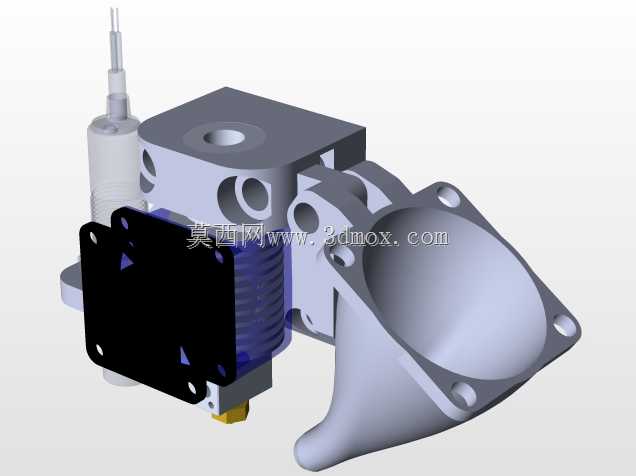

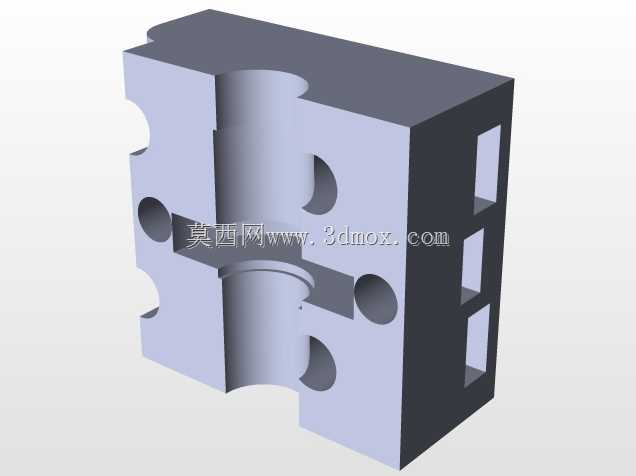

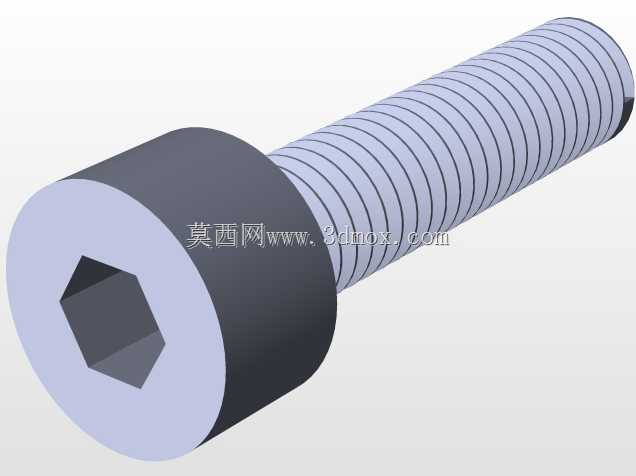

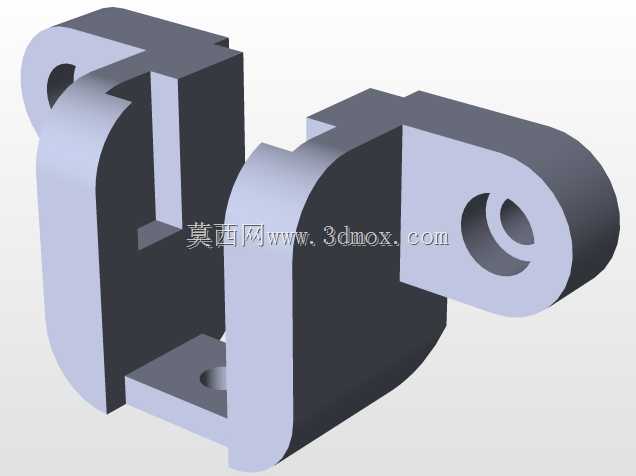

　　设计思路上完全从实物装配的实际需求出发，没有沿用市售3D打印机的标准支架结构，而是根据实际搭建时的部件排布位置反向建模，所有安装孔位、避让槽的尺寸都完全匹配实物装配的边界要求。主体采用U型开放式腔体结构，腔体内部的弧形避让面专门适配圆柱形的直线光轴或者挤出机散热筒的外轮廓，避免部件安装时出现干涉；四个角位延伸出的带孔安装耳，分别对应框架铝型材的安装孔距，每个安装耳上的通孔都做了沉头设计，可容纳内六角螺丝的头部，保证安装后螺丝端面不突出结构表面，不会剐蹭运动中的同步带或者打印线材。侧面额外设置的两个横向安装孔，用于固定限位开关的触发挡片，孔位的高度差经过实际调试，可同时触发行程限位与归零检测两个信号，不需要额外加装独立的挡片支架。

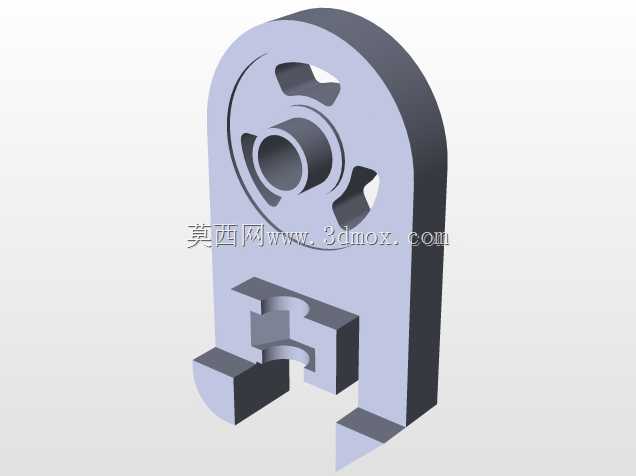

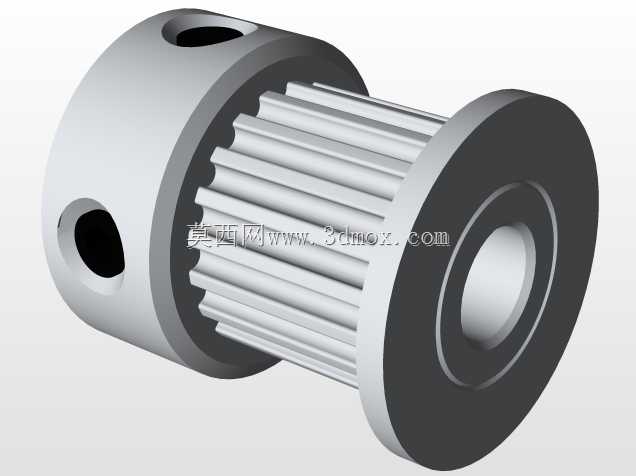

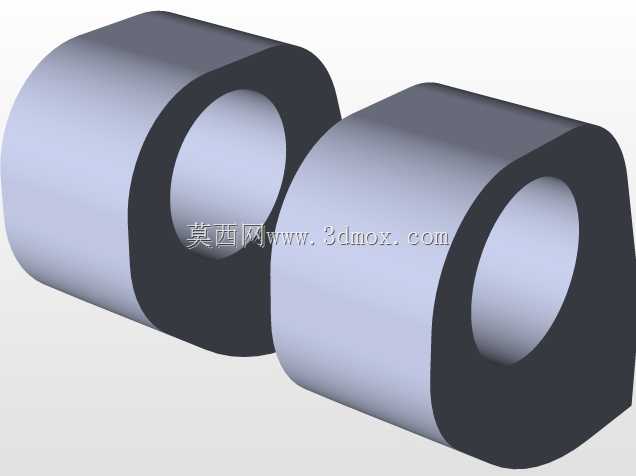

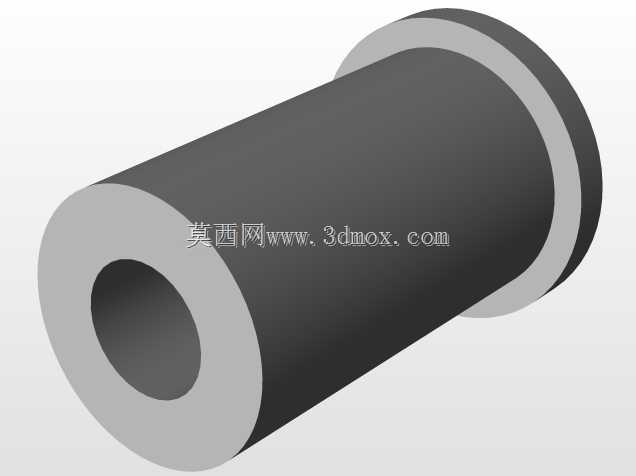

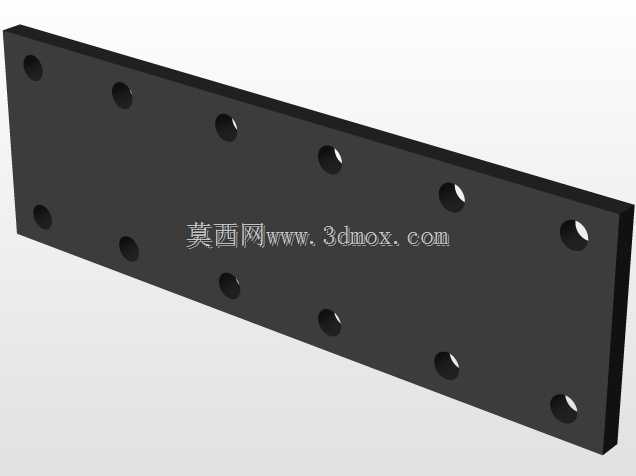

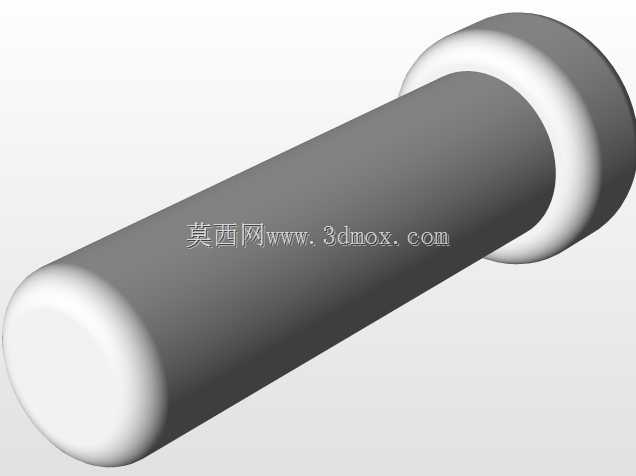

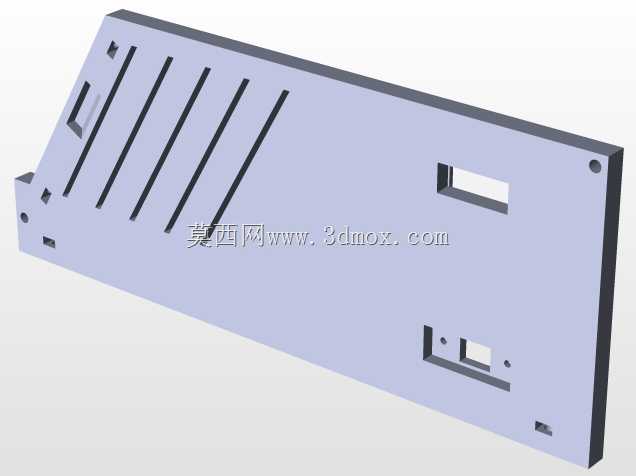

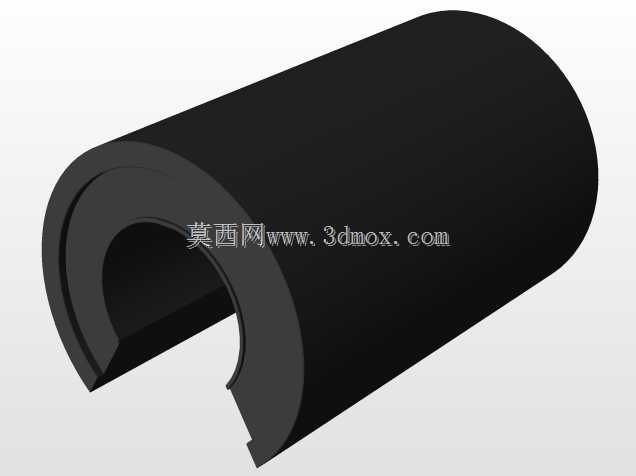

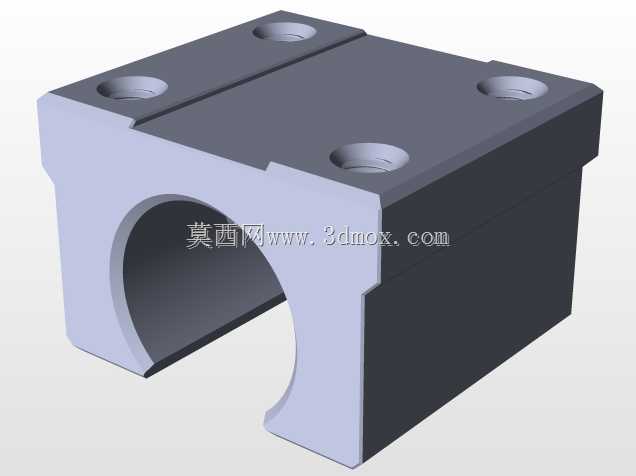

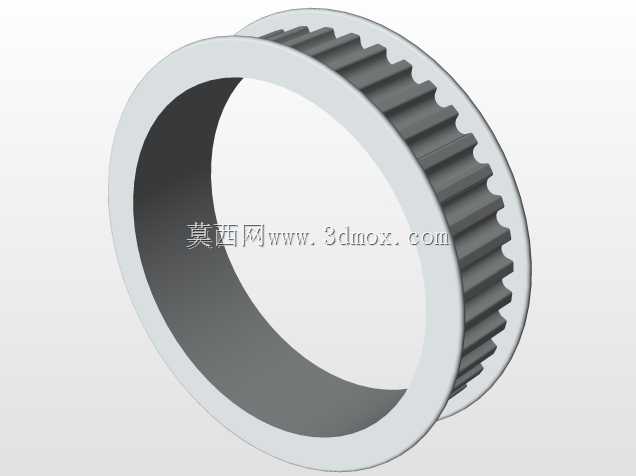

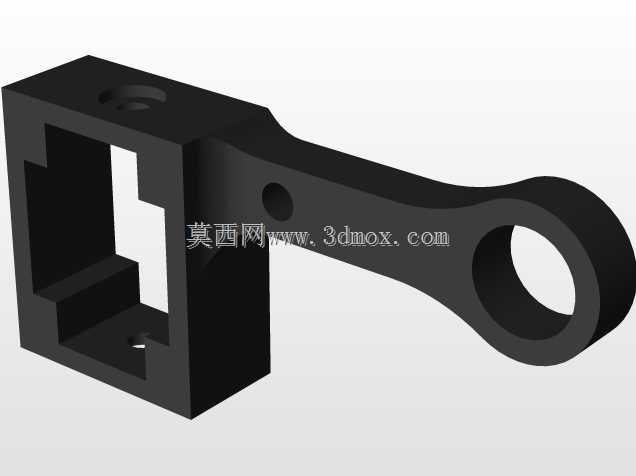

　　从安装边界来看，该结构件的整体外轮廓尺寸适配2020系列铝型材搭建的小型桌面3D打印机框架，安装耳的孔中心距与铝型材的槽道间距完全匹配，不需要额外打孔或者转接件即可直接固定；腔体内部的弧形槽半径匹配直径8mm的直线光轴，安装后光轴与槽面的贴合面超过180度，可保证光轴的同轴度，避免运动过程中出现晃动；底部的缺口设计专门避让同步带的运行路径，同步带从缺口处穿过时与结构件的间隙保持在2mm以上，不会出现摩擦掉屑的问题。结构上的加强筋设置在腔体转角与安装耳的连接位置，在控制整体壁厚不超过4mm、适配FDM3D打印工艺的前提下，提升了安装耳的抗弯折能力，即使多次拆装螺丝也不会出现安装耳断裂的问题。

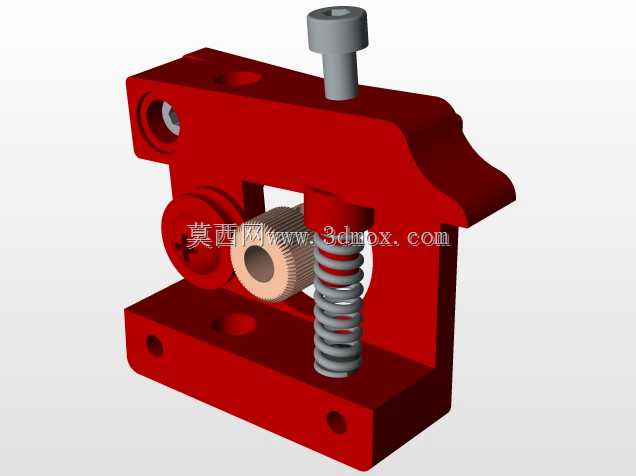

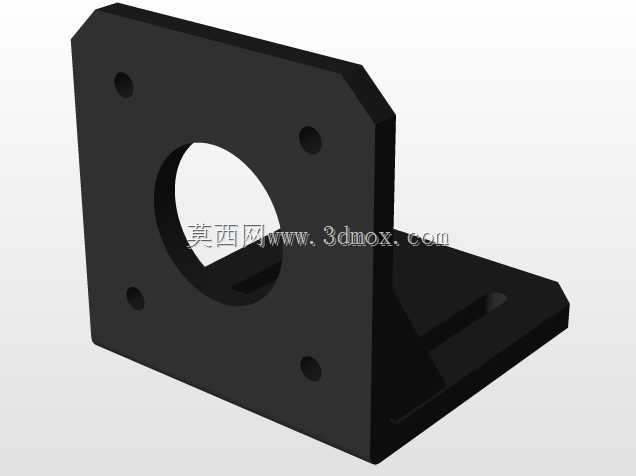

　　功能特性方面，该结构件整合了原本需要三个独立支架才能实现的固定功能，将光轴支撑、送丝机固定、限位开关安装三个功能集成在单个零件上，减少了装配时的累计误差，安装时只需要一次定位即可完成三个组件的位置校准，大幅降低DIY组装时的调试难度。零件所有的棱边都做了R1的圆角处理，既避免3D打印时出现尖角翘边的问题，也能防止装配时划伤线材或者操作人员的手部。所有安装孔的孔径都预留了0.2mm的装配公差，即使是普通FDM打印机打印的零件，也能顺利拧入螺丝或者穿入光轴，不需要二次打磨扩孔。

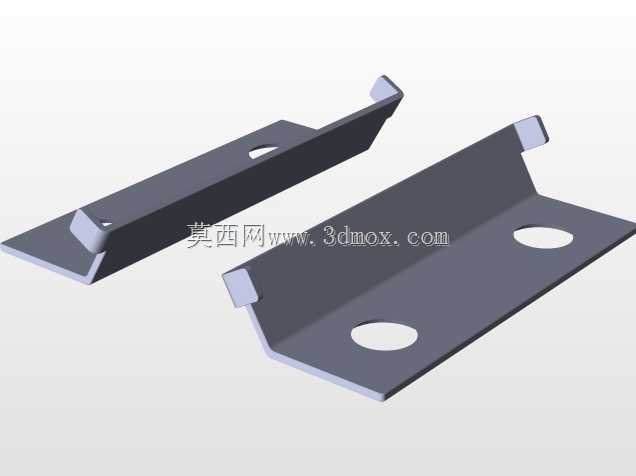

　　实际使用中，这类自制结构件相比市售的标准亚克力或者钣金支架，可根据实际装配需求灵活调整孔位，对于DIY过程中经常出现的部件位置调整、组件替换等情况，只需要修改模型对应位置的尺寸即可重新打印替换，不需要重新加工金属或者亚克力零件，大幅降低DIY迭代的成本与周期。结构的壁厚设计兼顾了打印效率与结构强度，采用20%填充率打印即可满足日常使用的刚性需求，单个零件的打印时间控制在2小时以内，即使打印失败也不会造成过多的材料损耗。
