CR10型3D打印机X轴止动器适配安装支架

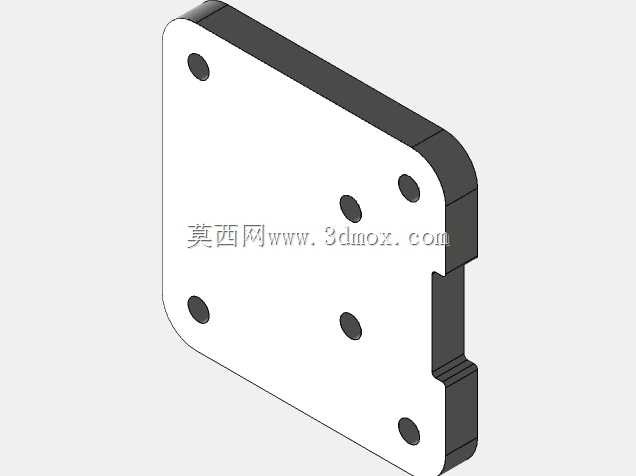

　　这款支架的安装基准完全贴合CR10机型X轴的2020铝型材安装面，支架与型材贴合的一侧做了适配型材槽宽的卡位凸台，安装时可以直接卡入型材的T型槽内，配合标准T型螺母与内六角螺丝就能完成锁紧固定，不需要额外做位置校准，卡位凸台的尺寸公差控制在0.1mm以内，卡入型材槽后不会出现横向窜动，能保证支架安装后的位置精度。支架上预留的止动器安装孔位做了长圆孔设计，允许止动器在X轴运动方向上有8mm的位置调整余量，用户可以根据自己改装后X轴滑块的实际行程、减震垫的压缩量灵活调整止动器的触发位置，保证限位触发时机刚好匹配X轴的最大安全行程，既不会因为限位触发过早导致打印幅面缩水，也不会因为触发过晚导致滑块撞向机架。考虑到设备加装减震组件后，在桌面级FDM3D打印设备的日常运维与改装场景中，X轴运动端的限位止动部件承担着行程边界定位、防止运动超程撞机的核心作用，不少用户在给设备加装减震组件、更换运动导轨或调整热端安装位后，原有止动器的安装位置会出现偏移，固定孔位无法对齐，甚至会因为设备运行时的持续振动出现止动器松脱、限位触发不准的问题，直接影响打印起始位的定位精度，严重时还会造成同步带拉扯、喷头撞坏热床等故障。这款适配CR10机型的X轴止动器支架，正是针对这类改装场景下的安装痛点做的结构优化，完全围绕减震改装后的安装空间做适配设计，不需要对设备原有X轴铝型材做额外打孔、切削加工，就能完成止动器的可靠固定。从实际安装适配的角度看，

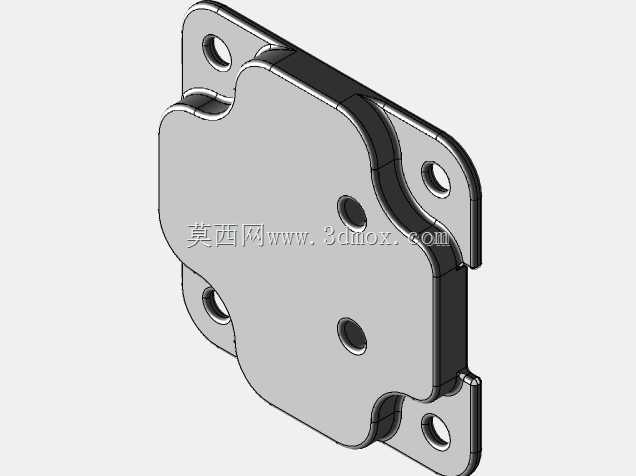

　　X轴运动时的振动会通过安装面传递到止动器上，这款支架在结构上做了局部加强筋设计，在止动器安装位与支架固定位之间增加了两条三角加强筋，提升支架整体的抗振性能，避免长期运行后支架出现形变导致止动器位置偏移。支架的整体外形做了倒角处理，所有安装边缘都做了R1.5的圆角，避免安装时划伤线材或者操作人员的手部，整体厚度控制在3mm，安装后不会突出X轴滑块的运动边界，不会和拖链、热端风扇组件等周边部件产生运动干涉。从安装边界来看，支架固定在X轴型材的端部位置后，整体向外的突出量不超过12mm，不会超出设备原有外罩的安装空间，即便是加装了全封闭外罩的CR10机型也能正常安装使用，不会出现外罩无法闭合的问题。

　　支架上的止动器安装面与X轴运动方向保持垂直，平面度控制在0.05mm以内，能保证止动器触发面与X轴滑块上的触发挡片完全平行接触，避免出现单侧触发、触发信号不稳定的问题，保证每次限位回零的位置重复精度控制在0.02mm以内，满足高精度打印的定位要求。在实际改装测试中，这款支架可以适配市面上常见的CR10机型原厂机械式限位开关、光电式限位止动器，安装孔位的孔距完全匹配通用止动器的固定孔尺寸，不需要用户对止动器本身做任何改装，直接用配套的M3螺丝就能完成止动器与支架的固定。针对部分用户改装时更换了加厚减震脚垫、导致X轴整体安装高度出现小幅变化的情况，支架的止动器安装位还预留了1.5mm的高度调整余量，

　　可以通过在安装面添加薄垫片的方式微调止动器的高度，保证触发挡片能够准确触碰到止动器的触发拨片，不会出现漏触发的问题。不同于原厂一体注塑的支架结构，这款支架的结构设计完全考虑了3D打印自制的工艺特性，所有壁厚都保持均匀，没有大的悬空结构，用户如果自行打印制作，不需要添加过多支撑就能完成打印，打印完成后的后续处理工作量很小，同时结构强度也能满足长期运行的要求，不会因为持续的振动冲击出现断裂问题。在日常设备运行过程中，X轴的往复运动频率很高，每次回零都会对止动器产生一定的冲击，这款支架的固定结构设计将受力点直接传递到铝型材本体上，避免支架本身承受持续的冲击载荷，有效提升了整体结构的使用寿命，长期使用也不会出现固定松动、位置偏移的问题，能持续保证X轴限位的可靠性，减少因为限位故障导致的打印失败、设备损坏问题。对于经常做设备改装、尝试不同减震方案的3D打印爱好者来说，这款支架的可调设计也能适配不同厚度的减震改装方案，不管是加装硅胶减震垫、弹簧减震脚还是更换刚性更高的直线导轨组件，都能通过调整支架上的止动器位置来匹配新的行程边界，不需要重新设计制作新的安装支架，大幅降低改装的成本与设计工作量。
