在桌面级FDM3D打印设备的长期运维场景中,控制箱散热不足是引发驱动板过热丢步、电源模块寿命折损、主控芯片降频卡顿的核心诱因之一,原厂单风扇配置在密闭箱体内形成的风道存在明显死角,尤其是长时间连续打印高填充率大尺寸工件时,箱体积热会让电子元件工作温度持续逼近阈值,这套适配CR10控制箱的双120mm风扇安装结构,正是针对这一实际运维痛点做的定向结构优化。

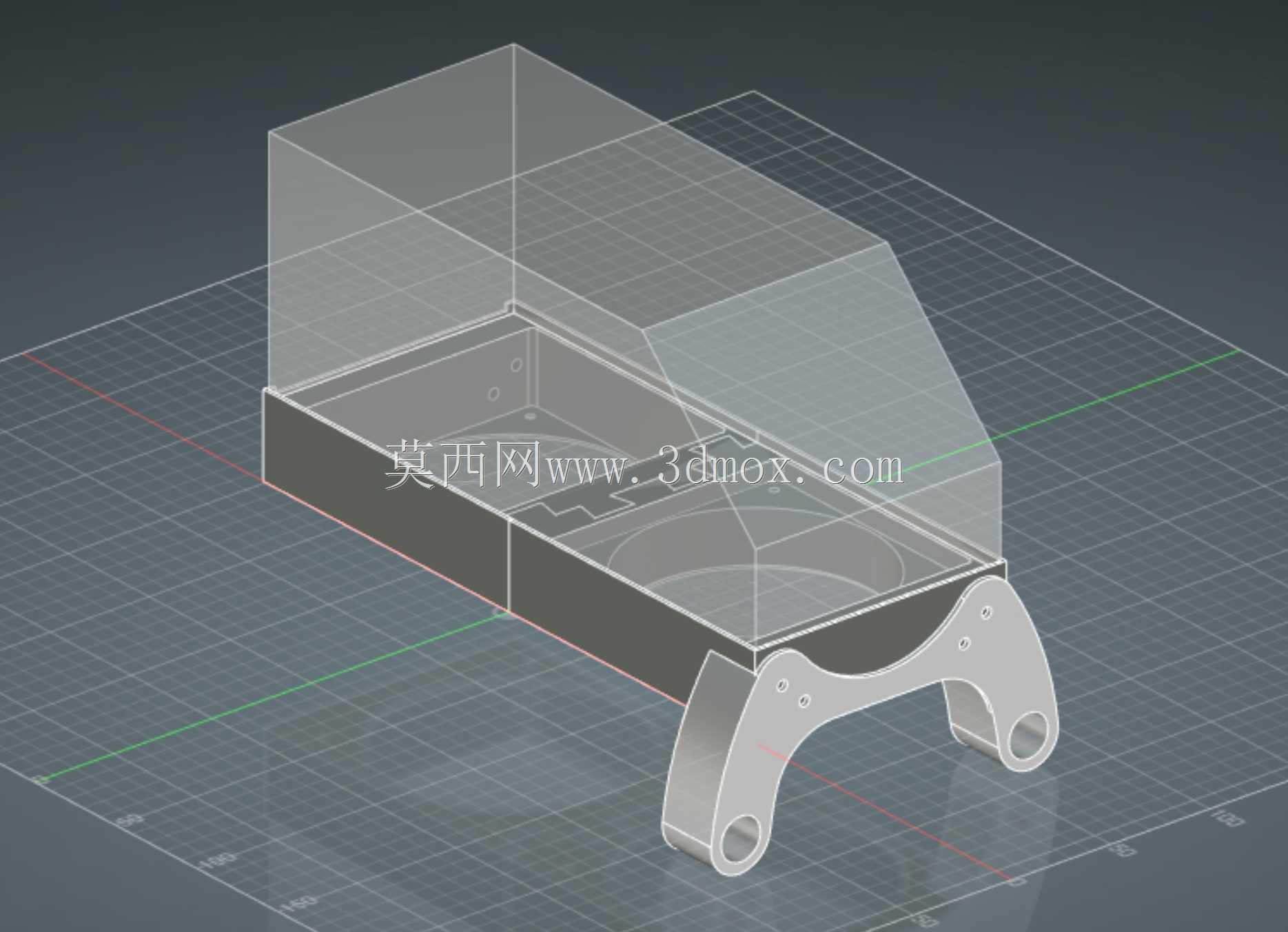

从实际安装边界来看,整套结构完全贴合CR10原厂控制箱的内壁安装位尺寸,不需要对原有箱体做切割、打孔等破坏性改动,所有安装点位都对应原厂箱体的预留螺柱位置,两个120mm标准风扇采用并排平行布置的方式,进风面完全覆盖控制箱内主控板、驱动模块、电源单元的核心发热区域,出风方向顺着箱体原有通风栅格导出,能在箱体内形成贯穿式的水平风道,避免原有单风扇带来的局部涡流积热问题。

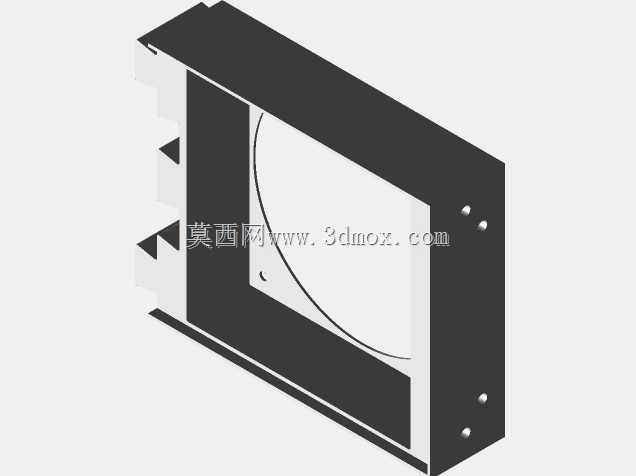

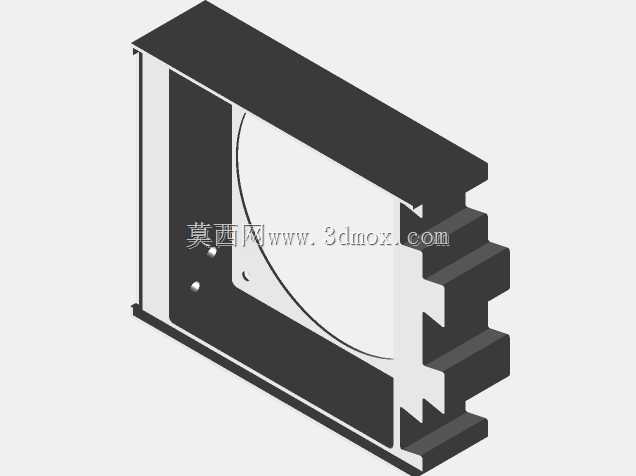

设计层面充分考虑了FDM工艺的成型特性,结构壁厚统一设置为适配0.8毫米喷嘴的打印参数,层厚匹配0.4毫米的常规打印设置,不需要额外添加支撑结构就能直接成型,打印完成后无需做二次打磨、攻丝等后处理。结构之间的拼接采用燕尾槽卡扣设计,卡扣的配合公差经过反复调试,既可以实现徒手快速组装定位,拼接完成后又能保证足够的结构强度,不会因为风扇运行的长期振动出现松脱、错位的问题,同时卡扣配合面的接触面积经过优化,即便不使用粘接剂也能保持结构稳固,有更高固定需求的场景也可以在拼接面涂覆少量粘接剂做强化,不会影响结构的装配精度。
从功能适配性来看,这套结构完全兼容市售所有标准尺寸的120mm散热风扇,不需要针对特定品牌的风扇做额外调整,风扇的安装孔位完全遵循120mm风扇的通用安装孔距标准,固定螺丝可以直接沿用风扇自带的标准紧固件,安装时只需要先将两个风扇固定在改装结构的对应安装位上,再将整套结构通过燕尾槽拼接完成后,对准原厂控制箱的安装位卡入即可,整个改装过程不需要改动原有控制箱的线路布局,风扇供电可以直接从原厂控制板的预留风扇接口取电,也可以根据散热需求搭配独立的调速模块,根据箱内实际温度调整风扇转速,平衡散热效果与运行噪音。
实际使用过程中,双风扇的配置可以在相同转速下带来远超原厂单风扇的通风量,能将控制箱内的核心元件工作温度降低十五到二十摄氏度左右,即便在夏季高温环境下连续数十小时运行打印任务,箱内温度也能保持在电子元件的安全工作区间内,有效避免因为过热引发的打印故障。结构上还预留了LED灯条的安装位,可以根据使用需求加装照明元件,方便日常检修时观察箱内线路与元件状态,不需要额外加装照明支架。
从结构设计的冗余度来看,整套安装结构的承重冗余完全覆盖两个120mm风扇的运行重量,长期运行不会出现结构形变,安装后与箱体壁面保留了足够的走线空间,不会挤压原有控制箱内的线束,避免线束长期受压破损引发的电路故障。风道设计上特意在风扇边缘与箱体侧壁之间预留了均匀的导风间隙,不会出现漏风导致的风压损失,保证所有进风都能顺着设计方向流过发热元件表面,最大化散热效率。
