小型齿轮传动卧式球磨机结构

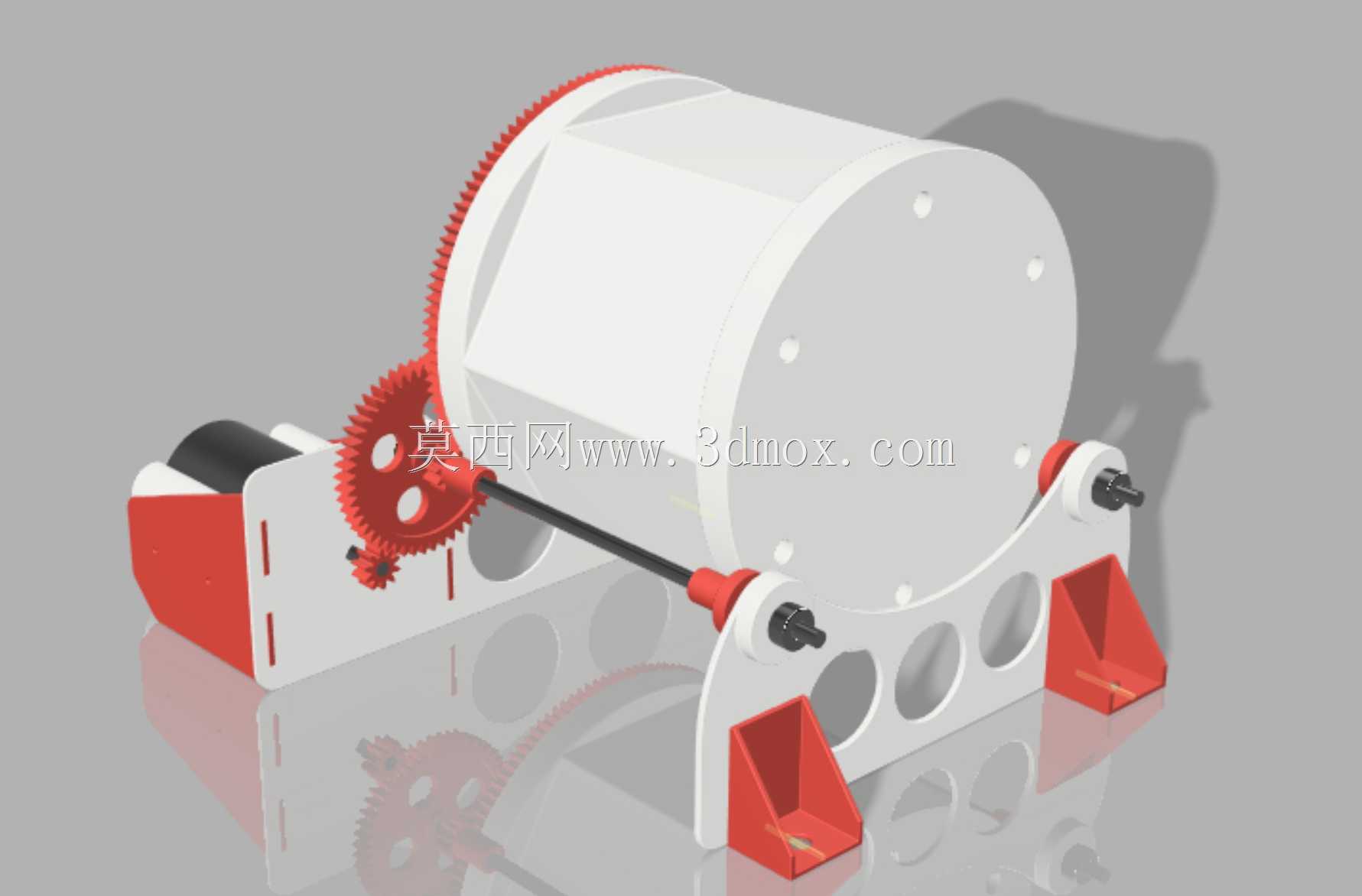

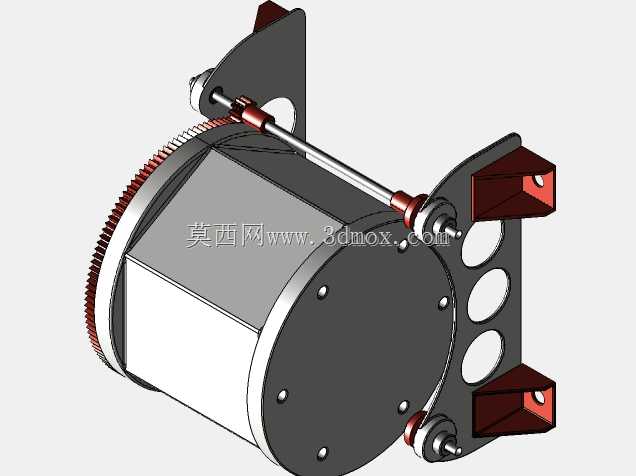

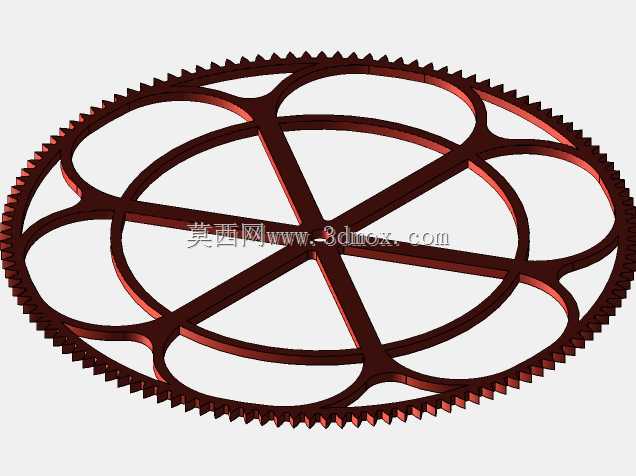

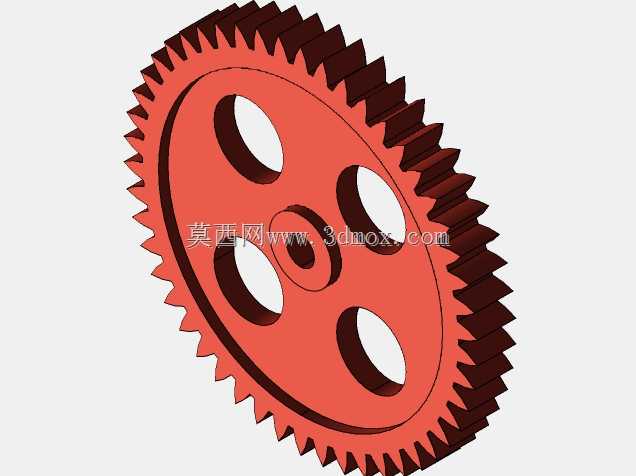

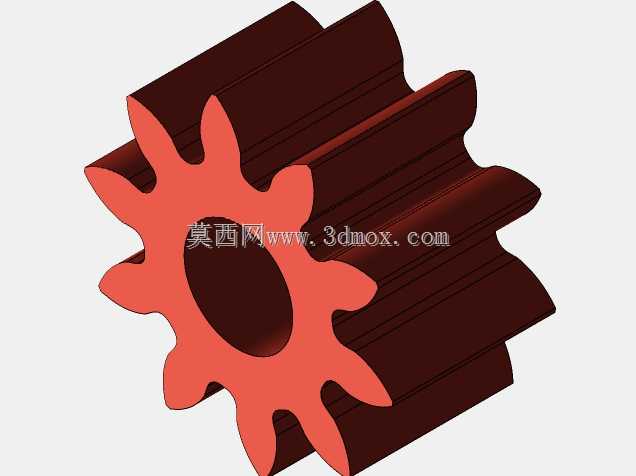

　　这款小型卧式球磨机的结构设计，核心面向小批量物料粉磨、实验室小样制备以及教学实训场景，在矿物加工、陶瓷配方调试、粉末冶金原料制备、小型化工原料细磨等场景中，这类小规格设备能够灵活适配单次少量物料的处理需求，避免大型生产设备换料清理繁琐、单次投料量过大造成的原料浪费问题。设备整体采用卧式滚筒布局，滚筒作为核心粉磨腔体，通过两端的支撑轴架设在两侧的立式支架上，支撑位置选用带座轴承作为转动副，能够有效降低滚筒转动过程中的径向跳动，保证运转过程的平稳性，避免因筒体偏摆造成的磨球运动轨迹紊乱，影响最终粉磨效率。传动部分采用多级圆柱齿轮减速结构，动力输入侧的小齿轮与中间传动齿轮啮合，中间轴上的大齿轮再与滚筒端盖外圈的齿圈啮合，

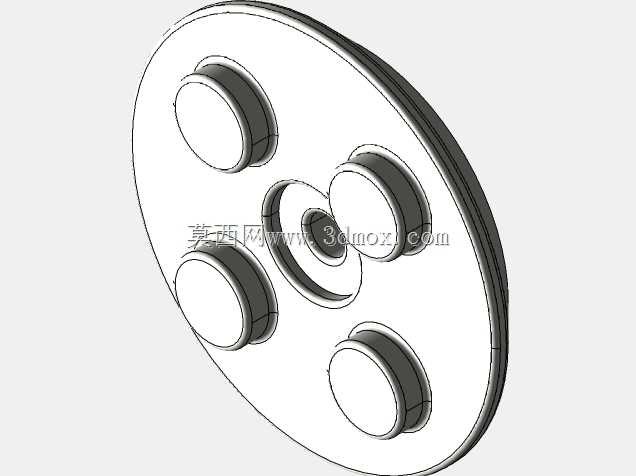

　　通过三级齿轮的减速增扭，将动力源的高转速低扭矩输出转换为滚筒的低转速大扭矩转动，匹配球磨机工作所需的合适筒体线速度——当筒体转速处于临界转速的合理区间时，筒内的磨球会被筒壁带到一定高度后沿抛物线轨迹下落，通过冲击、研磨作用将筒内的物料粉碎细化，齿轮传动的结构相比带传动能够传递更大的扭矩，避免重载下出现打滑丢转的问题，同时齿轮啮合的传动精度更高，能够保证筒体转速的稳定性，便于针对不同硬度的物料调整运行参数。两侧的支撑支架采用带减重孔的板式结构，在保证结构刚度、支撑强度的前提下，通过开设圆形通孔减少支架的整体重量，同时也便于设备的搬运移位，支架底部设计有向外延伸的支撑脚，增大了设备与安装台面的接触支撑面积，降低设备运转过程中的重心高度，

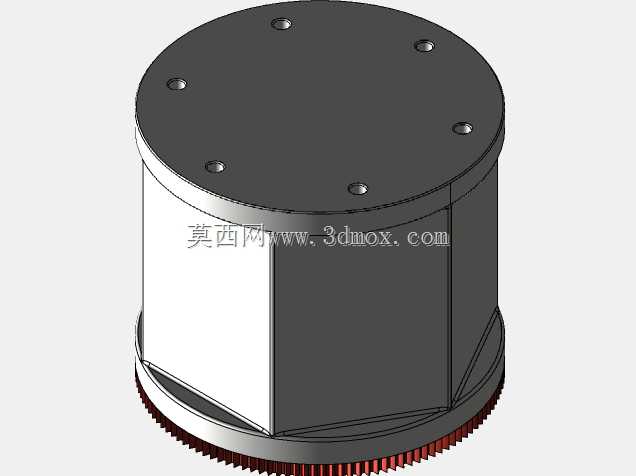

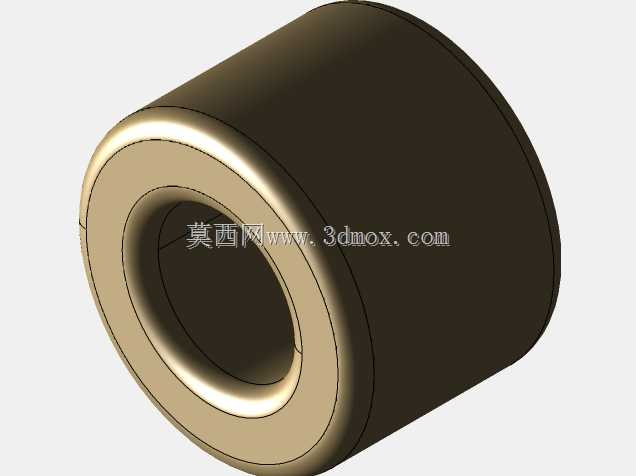

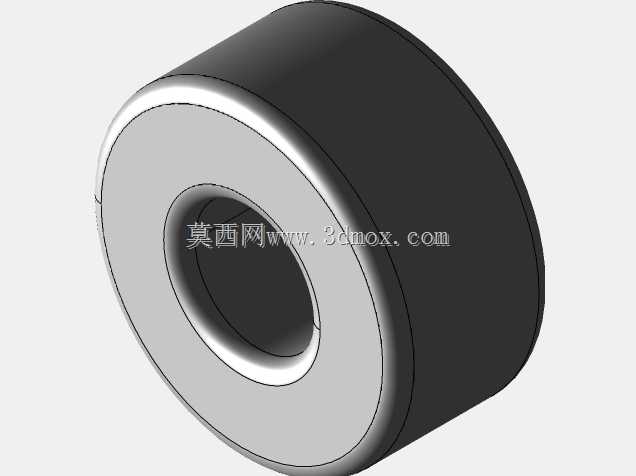

　　避免筒体转动过程中因磨球偏载造成设备晃动，安装时仅需要将支撑脚通过螺栓固定在平整的工作台面即可，不需要额外浇筑混凝土基础，适配实验室、小型工坊的灵活安装需求。滚筒端盖采用法兰式连接结构，端盖上均匀分布的紧固螺栓能够实现端盖与筒体的密封连接，避免粉磨过程中细粉物料从接缝处泄漏，同时可拆卸的端盖结构也方便投料、卸料以及筒内磨球的更换清理，端盖与支撑轴的连接位置设置有轴套结构，能够减少轴与支架安装孔的磨损，长期使用出现磨损后仅需要更换轴套即可完成维护，降低设备的后期维护成本。传动侧的齿轮组外部预留有安全防护的安装位，实际使用时可以加装透明防护壳，避免齿轮啮合转动过程中人员误触造成安全隐患，同时也能够阻挡粉尘进入齿轮啮合面，

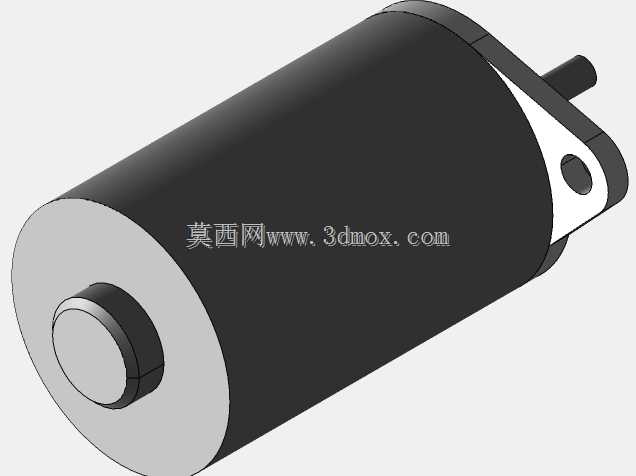

　　减少齿轮的磨粒磨损，延长齿轮副的使用寿命。设备的动力安装位设置在支架一侧的卧式安装座上，安装座的平面度经过设计校核，能够保证动力输出轴与齿轮传动轴的同轴度，避免因安装不同心造成的齿轮偏载、异常磨损问题。从安装边界来看，设备整体的横向尺寸控制在小型工作台可容纳的范围内，纵向宽度不超过常规工作台的进深，高度方向不会遮挡实验室常用的通风橱、操作台架等周边设施，能够灵活放置在各类实验操作台面、小型工坊工作台上使用。在功能设计上，这类小型球磨机不需要复杂的配套辅助设备，接通动力后即可运行，针对不同的物料粉磨需求，可以通过更换不同材质的磨球、调整筒内磨球的级配、改变筒体的运转转速来实现不同出料粒度的调节，比如处理硬度较高的矿物原料时，可以选用密度更大的钢质磨球，搭配稍高的筒体转速增强冲击粉碎效果；处理脆性的陶瓷原料、化工原料时，可以选用瓷质磨球，搭配较低的转速增强研磨效果，避免过粉碎造成的原料粒度分布不均。整体结构没有采用复杂的非标定制部件，大部分传动、支撑零件都选用通用标准件，在制作、维护时都能够快速采购替换，降低了设备的制作与使用成本，同时结构简单可靠，没有复杂的液压、电控回路，故障率低，适合非专业设备维护人员的日常操作使用。
