趣味泡泡糖弹球游艺装置结构设计

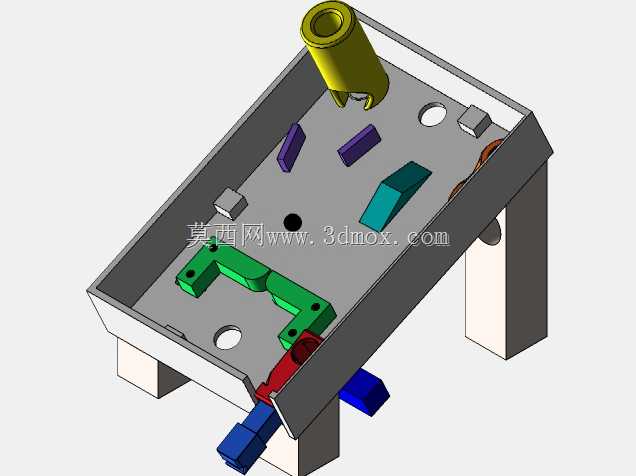

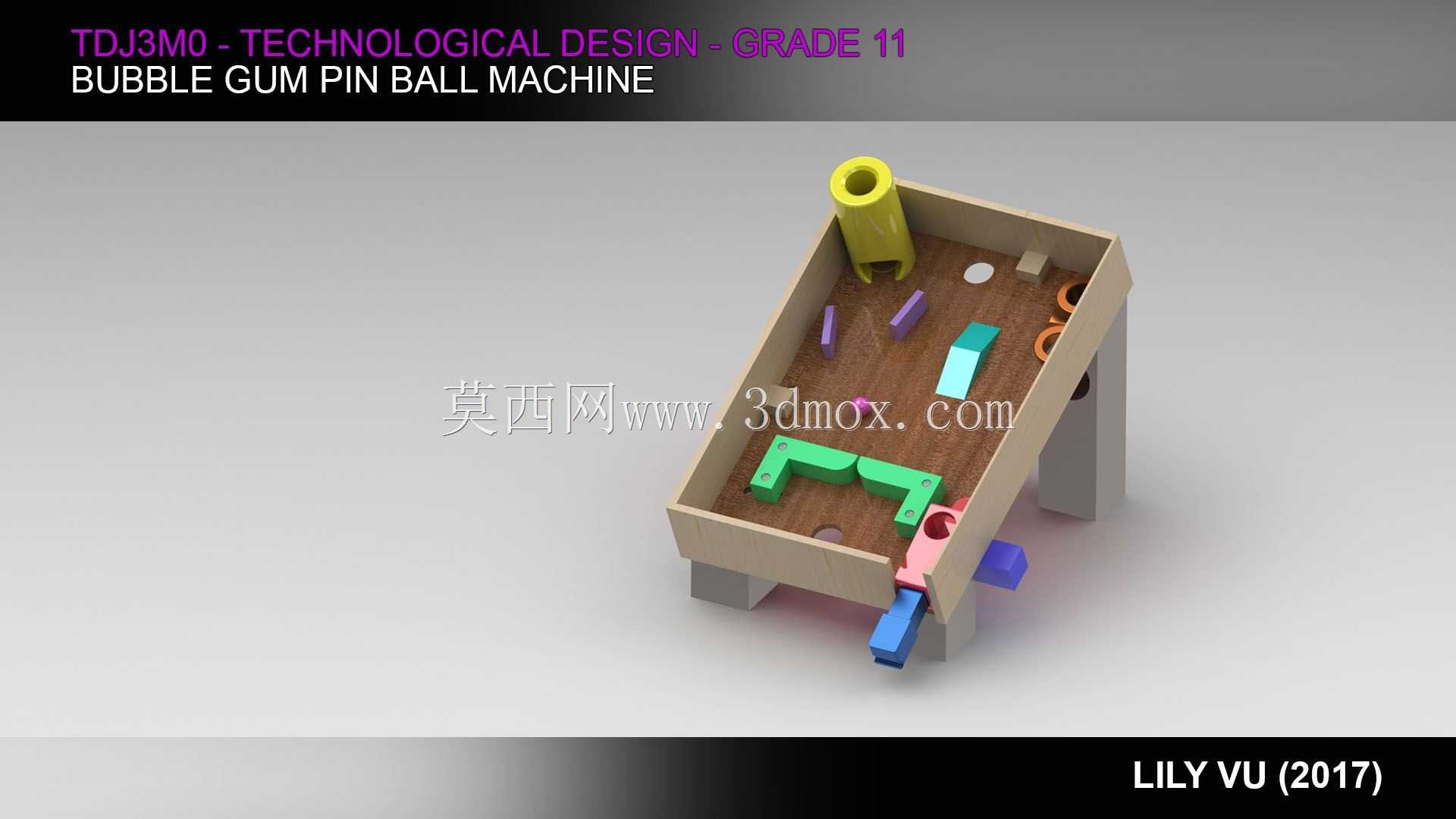

　　这款游艺装置的核心逻辑是把弹球互动玩法和泡泡糖分发功能结合，落地场景覆盖商圈儿童游乐区、校园周边文创店、亲子互动场馆这类需要轻量互动引流的点位，不需要复杂的外接管线，单台设备占地仅0.3平方米左右，整体高度控制在750mm，适配1.2米到1.6米身高的使用者操作，安装时只需要预留底部100mm的支撑调平空间，不需要额外做地面固定，挪动位置仅需两人配合抬移即可，适配快闪活动、临时展位的灵活布置需求。从结构设计逻辑来看，装置整体采用盒式框架承载，外壳用一体化折弯的板材做围合，内部所有功能组件都通过卡槽和快拆螺丝固定在框架内侧，后期维护时只需要拆开单侧围板就能接触到所有传动部件，不需要整体拆解设备。顶部的黄色筒状结构是泡泡糖存储仓，

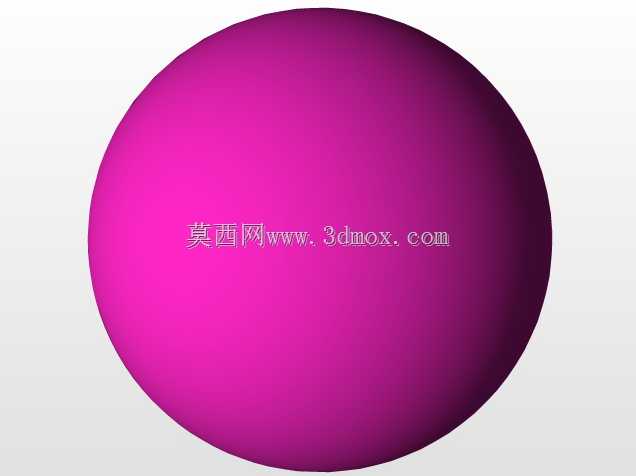

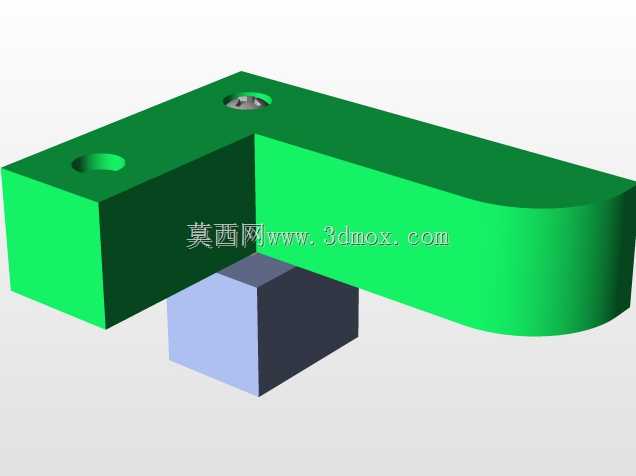

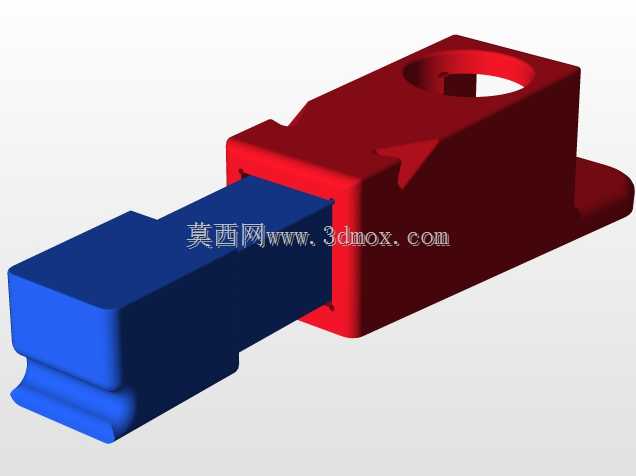

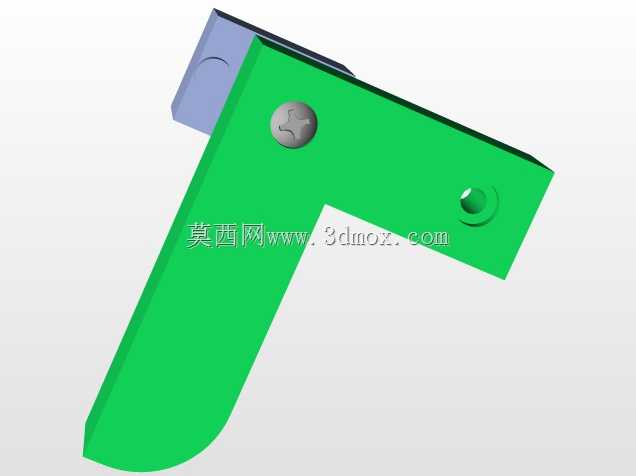

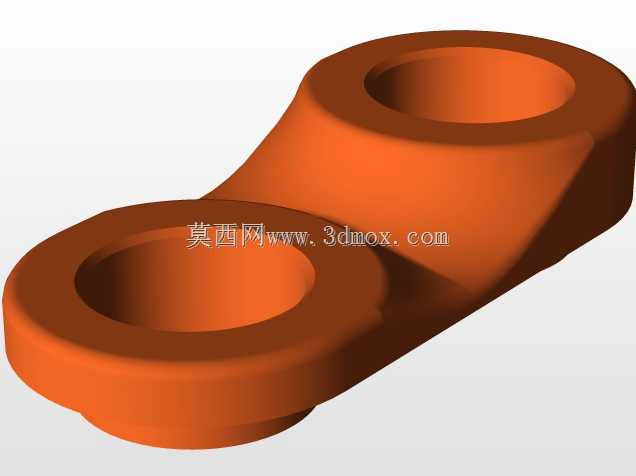

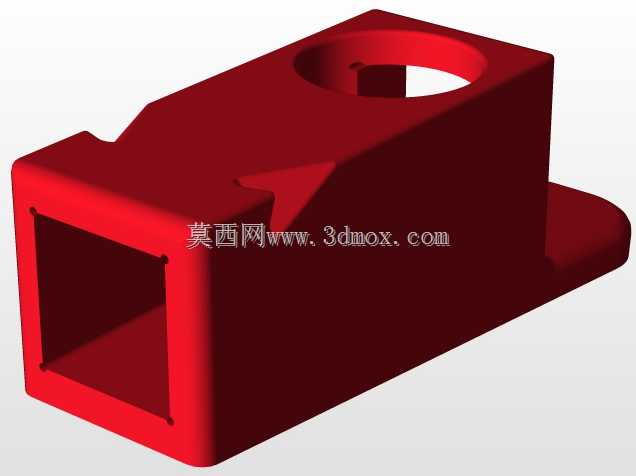

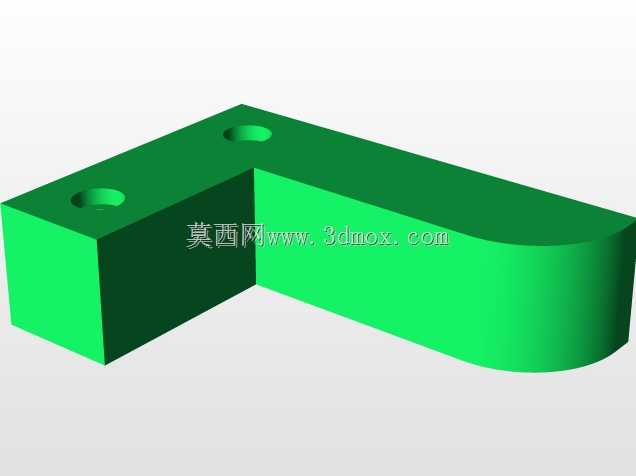

　　仓体做了15度的倾斜导料面，能让球状泡泡糖依靠自重顺着导料槽滑落到出料卡位，不会出现卡料、积料的问题，存储仓的容量可以容纳120颗左右的标准尺寸球状泡泡糖，补料时只需要掀开顶部的翻盖就能完成装填，不需要借助额外工具。内部的弹球运行轨道做了多层错落布置，不同颜色的挡柱、导向块分别承担不同的功能：绿色的L型挡块是主导向结构，把弹球的初始下落轨迹引导到中部碰撞区，紫色的圆柱挡柱是无序碰撞结构，让弹球在下落过程中产生随机的弹跳路径，增加玩法的不确定性，浅蓝色的斜向导板是得分导向结构，只有弹球落到对应导板的卡位时，才会触发底部的出料机构，粉色的出料触发组件采用杠杆式结构，弹球的冲击力压下触发端后，杠杆另一端会顶开存储仓底部的挡片，

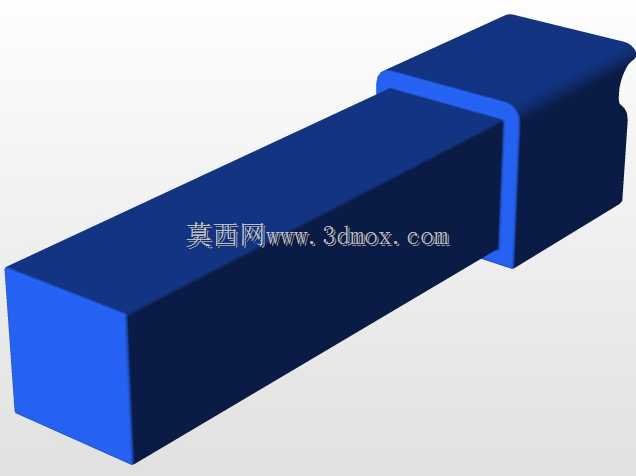

　　让一颗泡泡糖顺着蓝色的出料滑槽滑到设备外部的取料口，整个触发过程不需要电力驱动，完全依靠机械结构的联动实现，故障率远低于电控触发的同类装置。设备底部的四个支撑腿做了高度可调设计，每个支腿都有20mm的调节行程，可以适配不平整的放置台面，支腿底部套有防滑橡胶垫，避免弹球弹跳过程中设备出现移位。在建模过程中，所有运动部件都做了间隙预留，挡柱和轨道面之间预留1.5mm的间隙，杠杆触发结构的转动副预留0.3mm的配合间隙，避免加工误差导致的运动卡滞，所有外露的边角都做了R3的圆角处理，避免使用过程中出现磕碰划伤，符合游艺类设备的安全设计要求。轨道面的倾斜角度经过反复校核，整体保持8度的倾斜坡度，既可以让弹球依靠自重完成全程滚动，

　　又不会因为坡度过大导致弹球弹跳飞出轨道，轨道两侧的挡边高度设置为12mm，完全覆盖标准弹球的弹跳高度上限，不需要额外加装透明防护板就能避免弹球脱出。出料滑槽做了弧形过渡设计，泡泡糖从卡位滑落到取料口的过程不会出现卡滞，取料口的尺寸设置为60mm*40mm，方便使用者伸手取拿糖果，同时不会让内部结构外露。整个装置的零件拆分充分考虑了加工便利性，所有板材零件都可以通过激光切割、折弯完成加工，圆柱挡柱、导向块都可以采用标准棒料切割加工，不需要定制复杂的异形模具，小批量生产的成本控制优势明显，组装时只需要按照装配顺序依次固定各部件，单台设备的组装时长可以控制在40分钟以内，不需要专业的装配工装。
