创新折叠便携铝合金自行车结构设计

　　这款折叠便携自行车的设计，核心瞄准城市短途通勤、公共交通接驳、狭小空间收纳的实际使用场景，解决传统折叠车折叠步骤繁琐、折叠后结构松散易磕碰、轮胎维护频繁的痛点，从结构连接、材料选型、传动逻辑多个维度做了针对性优化。

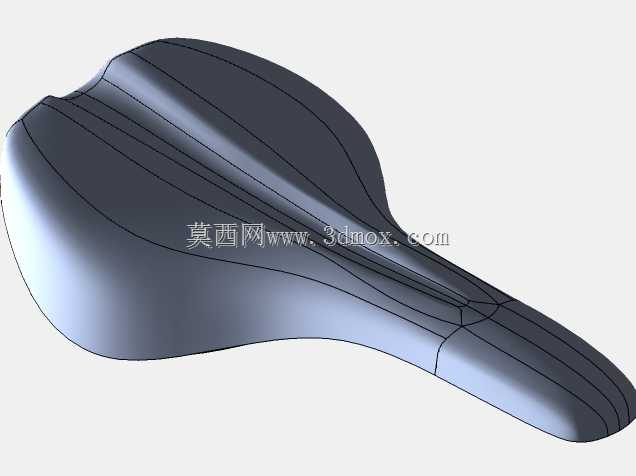

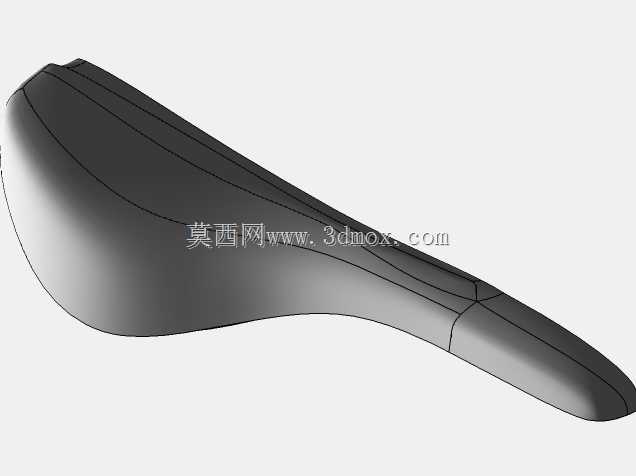

　　从安装边界与尺寸控制来看，整车在展开状态下轮距控制在900mm以内，车把高度可在750mm至1050mm区间无级调节，适配身高150cm至190cm的使用者，座垫可向下折叠贴合车架上梁，折叠后车轮可通过轮毂内嵌的磁吸结构直接吸附在车架两侧，整体折叠后厚度不超过180mm，可轻松塞入办公桌下、公寓玄关缝隙、私家车后备箱侧储物格，甚至常规尺寸的双肩背包扩容仓也能容纳，完全不需要额外的车辆收纳袋。

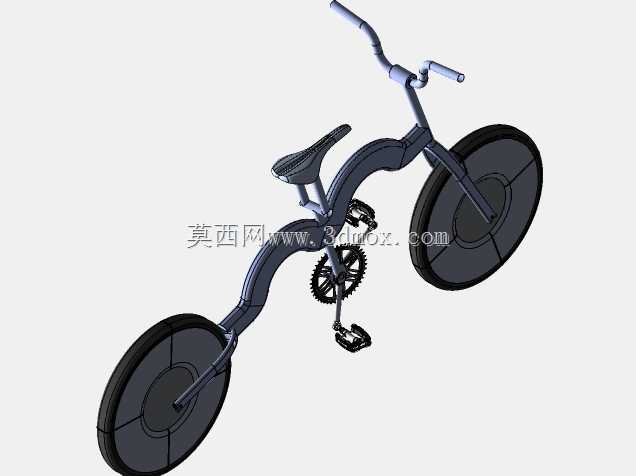

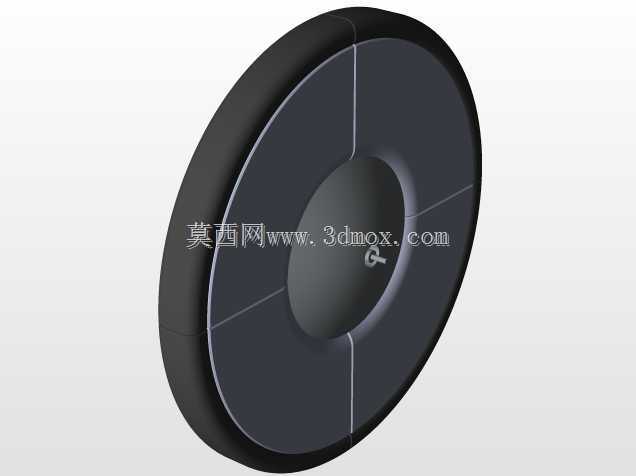

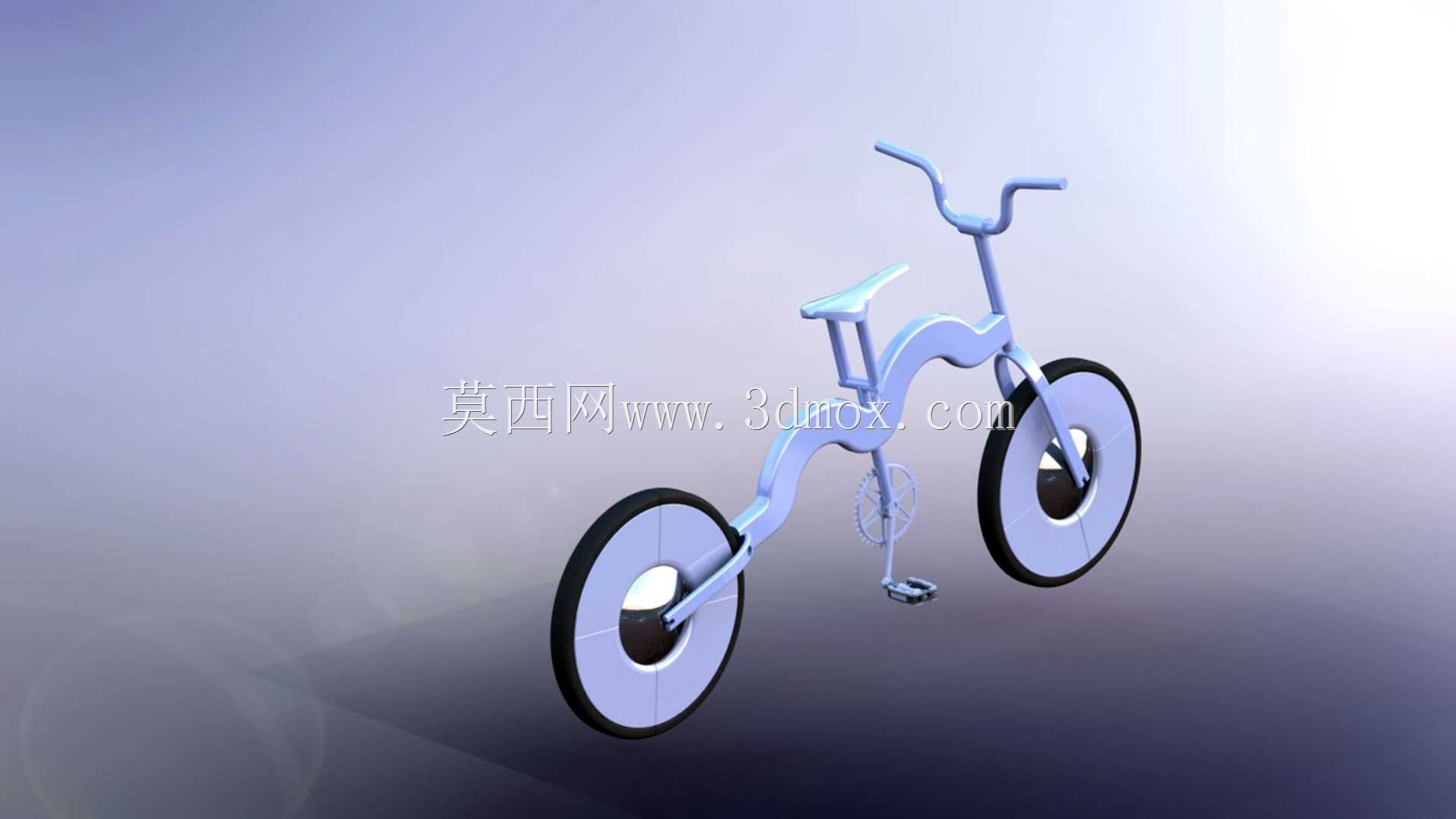

　　功能特性上，这款车完全摒弃了传统充气轮胎结构，采用实心橡胶成型轮面搭配钢制轮毂，不存在爆胎、慢撒气的维护需求，轮面做了微弧防滑纹理设计，在湿滑瓷砖路面、柏油路面都能保持足够抓地力，轮毂与轮轴之间采用密封深沟球轴承，转动阻尼控制在0.2N·m以内，推行和骑行时的滚动阻力远低于常规实心胎车型。车架主体采用6061铝合金液压成型工艺制作，管材曲线完全贴合受力路径，在五通、头管、后叉尾钩这些应力集中位置做了局部壁厚加厚处理，整体车架重量控制在3.2kg以内，却能承受120kg的额定载荷，液压成型的管材表面没有焊接凸起，整体流线型结构既降低了骑行时的风阻，也避免了折叠时棱角磕碰使用者的问题。

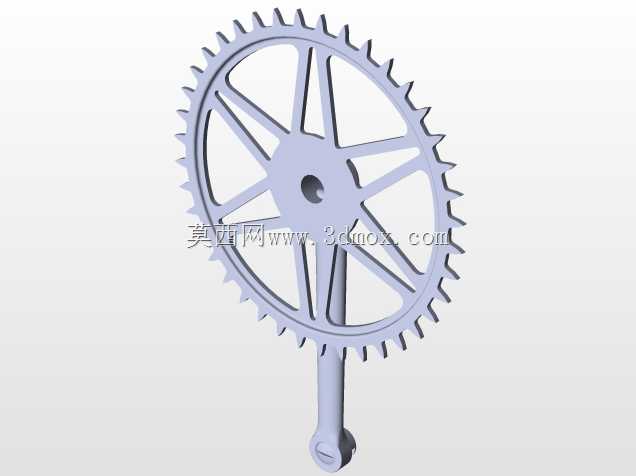

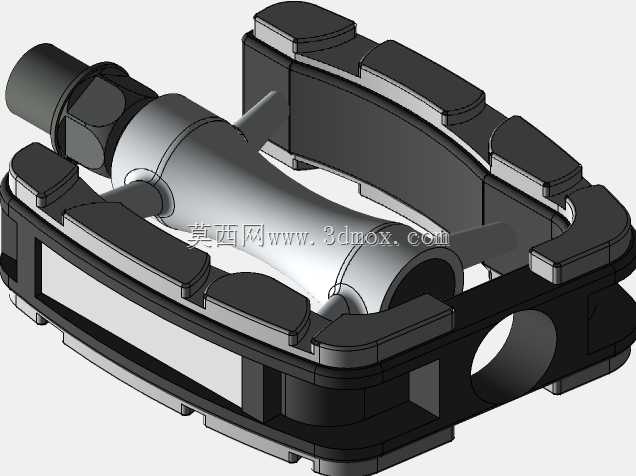

　　传动结构的设计思路完全跳出了传统自行车的链条传动逻辑，采用前置齿轮直接驱动前轮，踏板轴集成了高刚性柔性传动轴，踏板转动的扭矩直接通过传动轴传递至前轮轮毂内的行星减速结构，没有外露的链条、飞轮部件，不会出现裤脚被油污沾染、链条掉链的问题，传动效率比常规链条传动高8%左右。踏板表面的齿轮结构与前轮传动齿轮做了模数匹配，当车辆折叠时，踏板可以直接卡入前轮轮毂的卡槽内，配合车架上的磁吸固定点，折叠后整车没有可晃动的松散部件，提携时不会出现部件来回转动磕碰的情况。

　　连接结构上，整车所有可拆卸部件都内嵌了钕铁硼磁铁，不需要额外的快拆扳手、锁扣结构，部件对位后会自动吸附定位，再通过隐藏式的弹性销完成机械锁止，拆卸和组装全程不需要额外工具，单人15秒内即可完成整车的折叠或展开操作。车把与立管之间采用阻尼转轴连接，既可以调节车把的前后角度，也可以在折叠时将车把旋转90度与车架平行，进一步缩小折叠后的整体尺寸。

　　从实际使用场景验证来看，这款车适配城市3公里范围内的短途出行，搭配公共交通使用时，折叠后可以直接带上地铁、公交，不需要额外支付行李费用，在写字楼、住宅内停放时不需要占用专门的非机动车停车位，依靠车架上的隐藏式磁吸块可以直接吸附在电梯间、楼道的金属立柱上，不会倾倒。所有外露金属部件都做了阳极氧化防锈处理，传动轴、轴承等运动部件都加注了长效润滑脂，正常使用情况下3年内不需要拆解维护，实心轮胎的耐磨寿命可达5万公里以上，完全覆盖城市日常通勤的使用周期。

　　结构设计过程中，针对车架受力做了有限元仿真验证，在120kg载荷下五通位置的最大形变量不超过0.3mm，头管位置的疲劳测试通过了10万次转向循环无裂纹，磁吸连接结构的拉力测试达到200N以上，正常骑行过程中不会出现部件松脱的情况。整车没有尖锐外露的凸起部件，所有棱角都做了R3以上的圆角处理，折叠和使用过程中都不会划伤使用者或周边物品。
