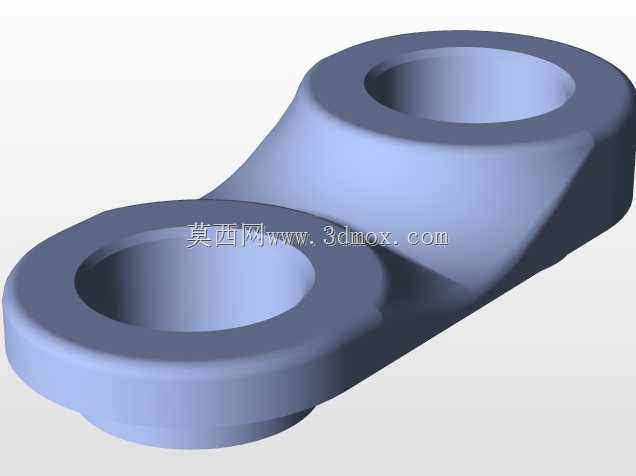

桌面级弹珠发射游玩装置结构设计

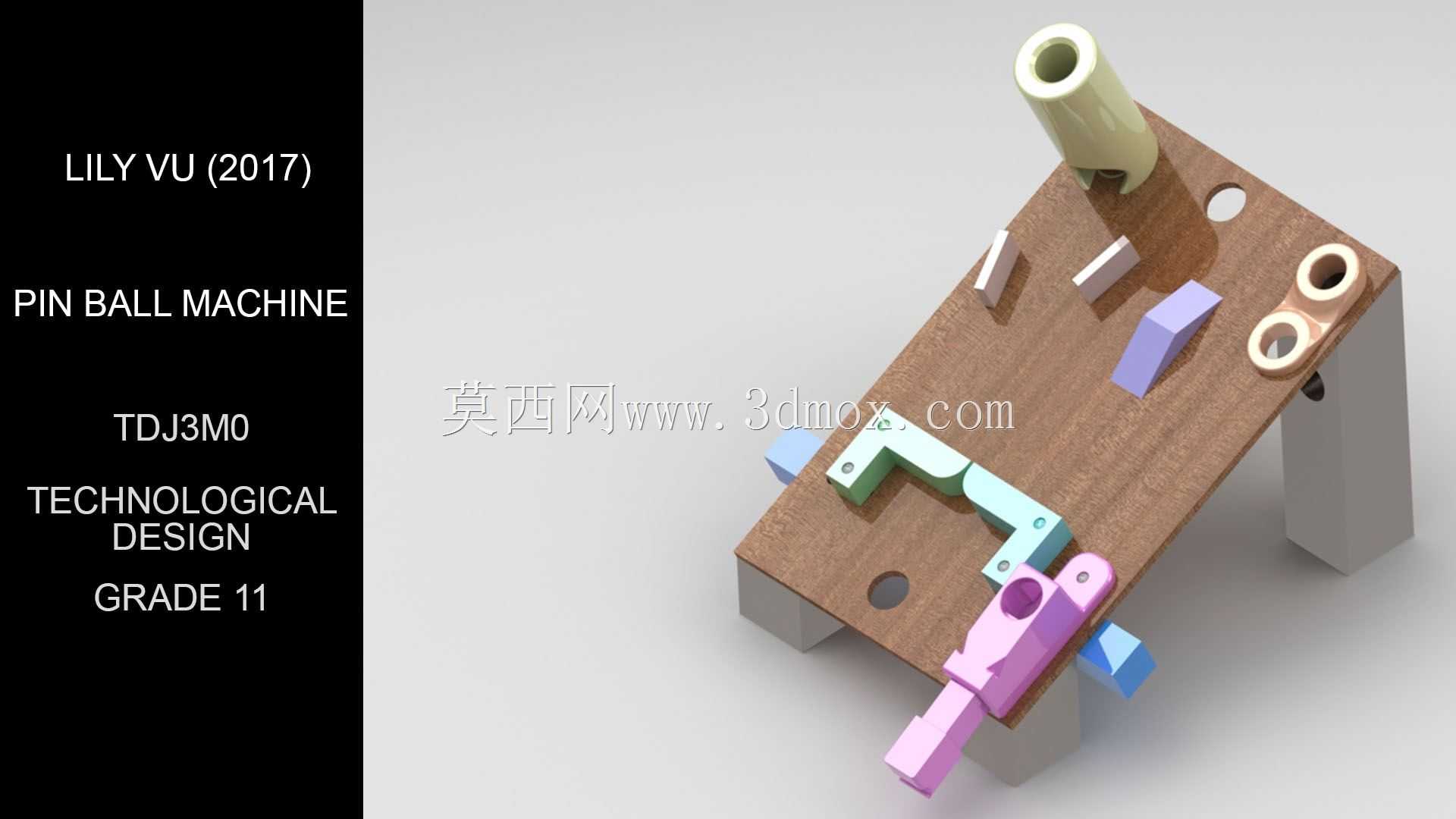

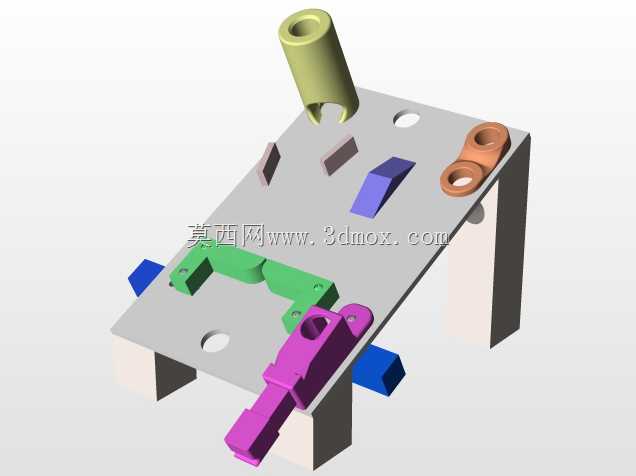

　　这套弹珠游玩装置的结构设计，核心围绕桌面休闲场景的实际使用需求展开，整体采用板式承载基座搭配模块化功能组件的布局，所有结构件均适配3D打印加工工艺，无需额外定制非标金属件即可完成整机组装，适合创客群体、教学实践场景的快速制作与功能验证。从结构布局来看，承载基板采用带安装支脚的倾斜式设计，基板与水平面保持固定倾角，确保弹珠在重力作用下可沿板面自然滚落，支脚高度经过匹配计算，既保证整机放置的稳定性，也让基板倾角处于弹珠滚动速度适中的区间，避免弹珠滚落过快导致游玩体验下降，或是倾角过小出现弹珠卡滞的问题。基板上预留了多组不同规格的安装孔位，包括定位销孔、螺钉过孔以及功能组件的嵌装槽，所有孔位的位置度公差均控制在0.1mm以内，

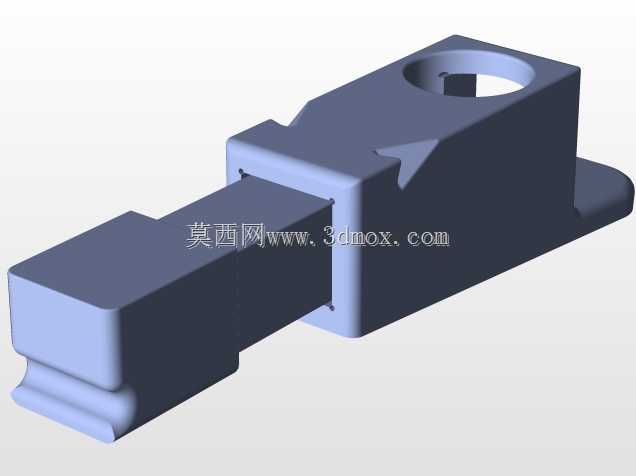

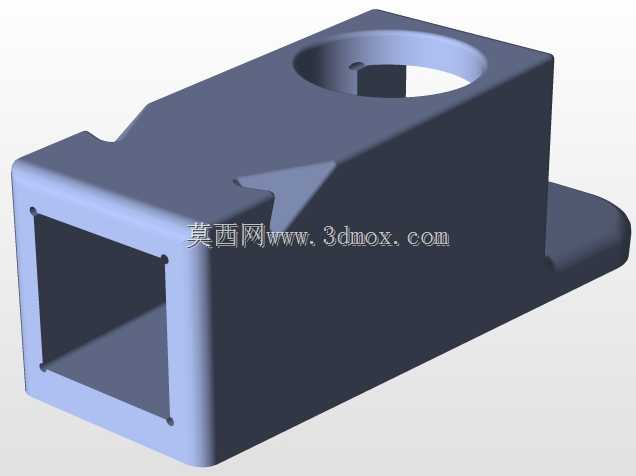

　　确保各功能组件安装后无错位、卡滞问题。发射机构是整套装置的核心功能单元，采用扳机式触发结构搭配橡皮筋作为动力源，发射推杆的行程经过反复校核，既保证弹珠获得足够的初始发射动能，可沿基板斜面向上弹射至指定区域，也避免动能过大导致弹珠飞出基板范围。发射组件的枢接位置采用间隙配合设计，转动副的配合间隙控制在0.05mm，既保证扳机扣动时无卡顿，也不会出现旷量过大导致的发射精度偏差。发射通道入口处设置了弹珠定位槽，可自动对落入的弹珠进行位置校准，确保每次发射时弹珠的初始位置一致，保证发射力度与轨迹的重复性。基板上的障碍组件采用模块化嵌装设计，不同形状的挡块、导向槽可根据需求灵活调整安装位置，通过改变障碍布局即可调整弹珠的滚落路径，

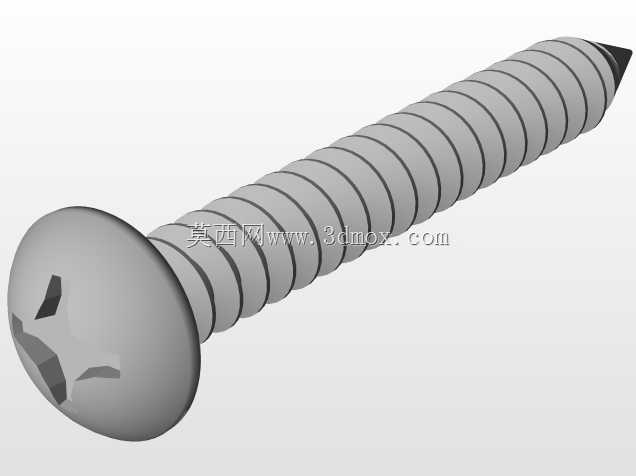

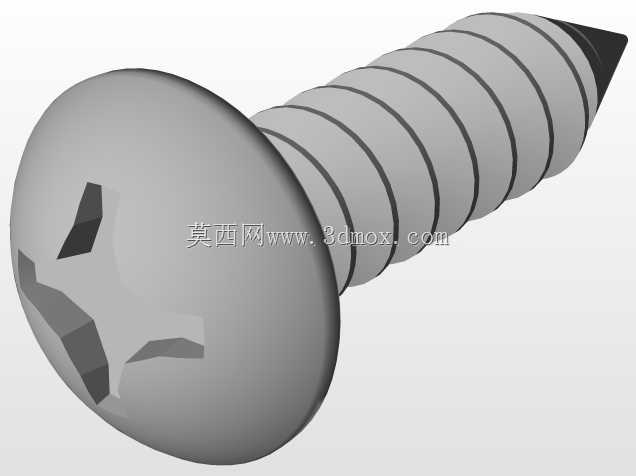

　　实现不同难度的游玩模式。挡块的边缘均做了R1.5的圆角处理，避免弹珠撞击时出现卡滞，同时也能降低弹珠撞击产生的噪音。基板上端设置的圆筒结构为弹珠回收通道入口，弹珠滚落至顶端后可沿该通道回落至发射位置，实现循环游玩，通道内径比弹珠直径大2mm，保证弹珠下落过程无卡堵，通道出口正对发射组件的定位槽，无需额外拨料结构即可完成弹珠的自动上料。整套装置的装配逻辑采用无胶化设计，所有组件均通过螺钉连接、嵌装卡扣完成固定，便于后期拆解调整障碍布局或是更换损耗部件，比如橡皮筋疲劳后可快速拆卸发射组件完成更换，无需拆解整台设备。从安装边界来看，整机的基板尺寸控制在200mm*120mm范围内，支脚高度为40mm，放置在普通桌面时占用空间极小，

　　不会与桌面其他物品产生干涉。各运动部件的运动行程均做了限位设计，扳机扣动到极限位置时会被基板上的限位挡块挡住，避免过度扳动导致结构损坏，发射推杆的最大伸出位置也做了限位，防止推杆脱出导向槽。在细节设计上，所有与弹珠接触的结构面均做了顺滑处理，无毛刺、尖角，避免弹珠滚动过程中出现不必要的弹跳，影响轨迹稳定性。各组件的壁厚均设置为2mm，既保证3D打印时的结构强度，不会因为反复撞击出现开裂，也能控制整体重量，整机总重量控制在150g以内，便于挪动携带。这套结构除了作为休闲游玩装置使用外，也可作为机械结构教学的实践案例，通过组装调试过程可直观理解斜面重力运动、弹性势能转换、转动副配合、模块化装配等机械设计知识点，所有零件的加工精度要求不高，普通FDM3D打印机即可完成制作，容错率较高，适合新手进行结构装配练习。
