A61型12V汽车四脚继电器结构设计

　　在商用车、乘用车主控电路以及改装车电气系统的设计选型中，这类四脚常开型继电器是承担小电流控制大电流通断的核心执行元件，常见于大灯供电回路、燃油泵控制回路、冷却风扇驱动回路、车窗升降供电回路等场景，能够避免控制端开关直接通过大电流出现烧蚀、接触不良的问题，同时可以缩短大电流回路的布线长度，降低整车线路压降。从实际装车工况来看，这类继电器的安装位置多分布在发动机舱保险盒、驾驶舱仪表台内侧保险盒内，部分越野车型、工程作业车辆还会将其外置固定在车架附近的防水接线盒中，因此设计时首先要考虑安装边界的适配性：插脚采用标准4脚直插布局，两个引脚为线圈控制端，另外两个为常开触点输出端，引脚间距符合车用继电器通用安装尺寸，

　　能够直接适配市面上绝大多数标准继电器插座、保险盒预留位，不需要额外做转接结构设计。外壳采用方形塑封结构，表面做哑光防滑处理，顶面印刷清晰的触点参数、线圈电压标识，方便维修人员在密集排布的保险盒内快速识别对应规格，避免错装导致的电路故障。密封结构上采用防尘罩封装设计，能够阻挡发动机舱内的灰尘、油气、少量飞溅水汽进入继电器内部，适配非浸水类的车载安装环境，触点侧采用30A/14VDC的载流设计，能够满足绝大多数车载大功率用电设备的通断需求，线圈侧额定电压12V，匹配常规乘用车、轻型商用车的车载供电电压，线圈功耗控制在1.3W，长时间通电工作时不会出现过度发热的问题，线圈回路未集成续流二极管或电阻，给设计人员留出了足够的外围电路适配空间，

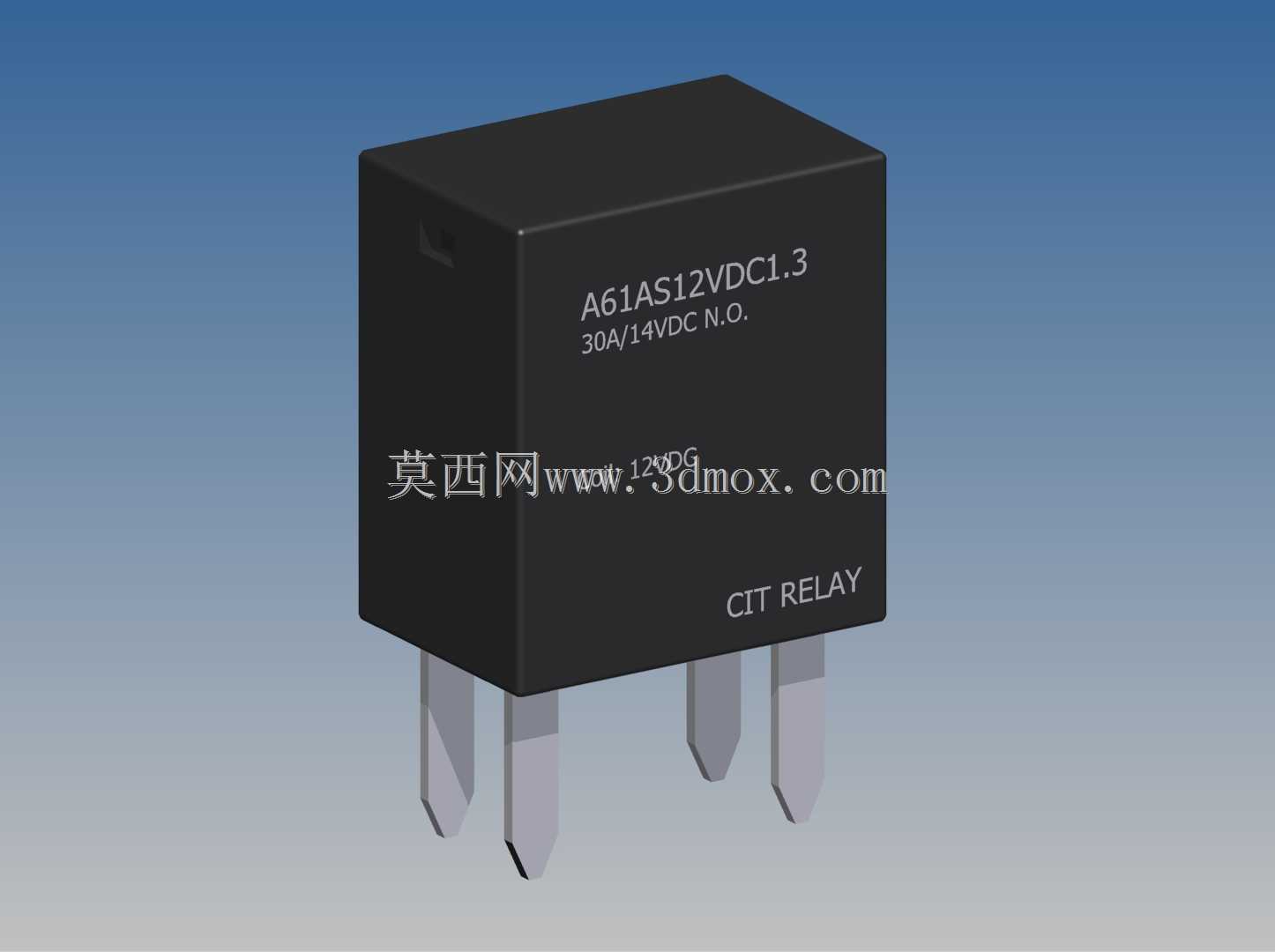

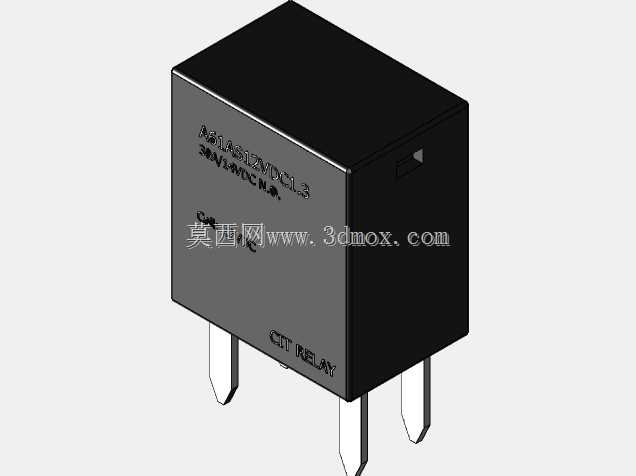

　　可以根据实际控制端的防护需求，自行在外围线路中添加续流元件，适配不同的控制器输出特性。建模过程中严格还原了实物的安装尺寸边界：外壳的长宽高尺寸、插脚的伸出长度、插脚的截面尺寸、引脚之间的中心距都按照实物测绘参数还原，外壳上的标识文字位置、侧面的品牌标识区域都做了等比例复刻，插脚末端做了倒角处理，还原实际产品的插装导向结构，方便装配时顺利插入插座。从结构设计的角度看，这类继电器的内部采用电磁驱动结构，线圈通电后产生电磁吸力吸合衔铁，带动常开触点闭合，断电后衔铁在复位弹簧作用下回弹，触点断开，建模时虽然不需要完全还原内部的漆包线、触点簧片等细碎结构，但外壳的内部空腔尺寸、插脚与外壳的配合位置都按照实际装配关系预留了足够的空间，

　　方便后续如果需要做继电器内部结构拆解展示、或者做保险盒总成的装配干涉检查时，模型能够直接复用，不需要二次调整尺寸。在做整车电气系统三维布线设计时，这类继电器模型可以直接导入保险盒的装配体中，检查继电器与周边保险片、接线端子、保险盒上盖的间隙是否满足装配要求，避免出现上盖扣合干涉、插座插装不到位的问题，同时也可以用来验证整车线束走向时，继电器出线端的线束弯曲半径是否符合布线规范，不会因为线束弯折过度导致的线芯断裂、绝缘层破损问题。对于汽车改装领域的设计人员来说，这个模型也可以用来做加装副保险盒、改装大功率用电设备时的布局验证，提前模拟继电器的安装位置、固定方式，确认周边的散热空间是否充足，避免多个继电器密集排布时工作温度叠加，超出塑壳的耐温上限导致的外壳变形、触点接触不良问题。不同于集成了续流二极管、带电阻抑弧的同规格继电器，这款无附加元件的版本适配性更强，既可以用在普通的开关控制回路中，也可以搭配外接的续流元件用在MCU、BCM等电子控制单元的输出回路中，不会因为内置元件的极性问题导致控制回路短路，维修替换时的配件通用性也更好，市面上同规格的四脚常开继电器大多可以直接替换安装，不需要改动插座接线。
