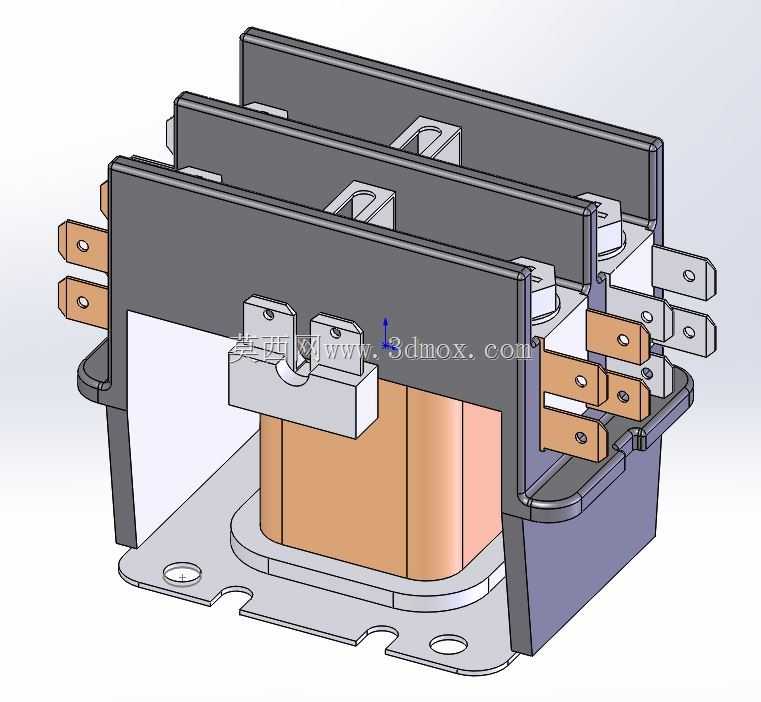

双极结构电气接触器三维结构设计

　　这款双极接触器的三维结构还原，完全围绕低压配电场景的实际使用需求搭建，日常在小型暖通机组、商用制冷设备、低压动力控制柜这类场景里，这类双极结构的接触器承担着两路负载同步通断的核心控制作用，和单极器件相比，它能同时切断相线与中性线，在检修或者负载故障脱扣时可以形成明显的断开点，避免单极断开后负载端仍带电的安全隐患，这也是民用、商用低压控制场景里优先选用双极结构的核心原因。

　　从结构设计逻辑来看，整个模型完全按照实际量产器件的装配层级搭建：底部的冲压安装底板采用带安装豁口的平板结构，预留的两个长圆形安装孔可以适配M4或者M5规格的安装螺钉，豁口设计允许在不全部拧下螺钉的情况下直接将器件卡入安装位，大幅提升现场装配的效率；底板上方居中布置的是电磁驱动单元，也就是线圈与铁芯组件，这部分是接触器的动力核心，线圈通电后产生的电磁吸力带动上方的衔铁动作，进而推动触点支架完成触点的闭合动作，模型里还原了线圈外层的绝缘包覆结构，以及铁芯与支架之间的定位卡槽，完全符合实际生产里的装配公差要求，不会出现虚拟装配里的干涉问题。

　　触点部分的结构设计完全贴合载流需求，每极都设置了独立的静触点接线端与动触点桥，静触点端延伸出的接线片带螺钉固定孔，可以适配6.3mm规格的插片或者直接用螺钉压接导线，动触点桥固定在绝缘支架上，和电磁驱动单元的衔铁直接联动，模型里还原了触点之间的超程间隙——也就是触点完全闭合后衔铁仍能保留的一小段动作余量，这个结构是为了保证触点在出现一定烧蚀磨损后仍能保持可靠接触，不会因为触点损耗导致接触电阻过大发热。两侧的绝缘外壳采用卡扣式装配结构，不需要额外的固定螺钉，外壳上预留的散热槽可以带走线圈长时间通电以及触点通断时产生的热量，避免内部温度过高加速绝缘材料老化。

　　从安装边界尺寸来看，这款双极接触器的整体宽度控制在两个极间距的合理范围内，相邻极之间的绝缘隔筋完全覆盖触点带电部分，保证极间的绝缘距离满足低压电器的安全标准，不会因为电压波动或者潮湿环境出现极间飞弧短路的问题；接线端的伸出长度预留了足够的导线弯曲空间，即使接入多股软线并压接冷压端子，也不会和外壳或者相邻接线端出现安全距离不足的问题。在实际选型适配时，这类结构的接触器通常用于控制额定电流20A-40A区间的阻性负载，比如电加热管、风机电机这类设备，三维模型里还原的所有装配间隙、安装孔位、接线端位置都可以直接用于控制柜的布局设计，不需要再额外测绘实物尺寸，能大幅缩短配电柜体的设计周期，也能提前验证安装时是否会和柜内其他元器件出现位置干涉。

　　另外模型里也还原了接触器的动作逻辑结构，衔铁的复位依靠的是线圈两侧的隐性复位弹簧，当线圈断电后弹簧弹力推动衔铁复位，带动动触点快速和静触点分离，拉断电弧，模型里的触点开距符合常规低压接触器的设计参数，也就是3-5mm的断开距离，这个距离既能保证断开时的绝缘强度，又不会因为衔铁行程过长导致线圈吸合功率过大。整个结构没有多余的冗余设计，所有的卡扣、定位筋、安装孔都是围绕量产装配、现场安装、长期可靠运行这几个核心需求设计的，没有为了外观好看增加不必要的结构件，完全符合工业低压电器的设计逻辑。
