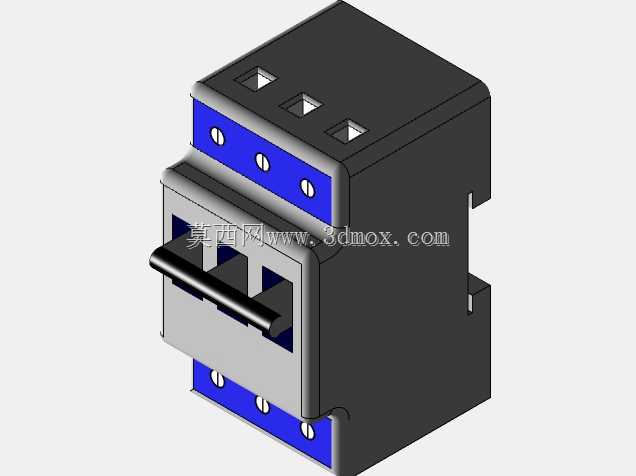

在低压配电系统的终端配电支路里,这类三极结构的电磁式断路器是三相小功率回路里最常见的保护元件,日常多用于工业现场的三相电机馈电、车间小型动力配电箱出线、设备配套电控柜的进线侧保护,和普通家用单极断路器不同,三极结构需要同步分断三相相线,避免出现缺相运行烧毁后端负载的问题。做这个三维模型的时候,最先敲定的是安装导轨的适配边界,目前行业内终端配电元件统一适配35mm标准DIN导轨,所以模型背部的卡扣卡槽尺寸完全按照导轨截面参数做了限位,卡槽的开口宽度、卡扣的弹性让位行程都做了对应结构,保证安装时可以直接卡入导轨,不需要额外打孔固定,拆装的时候用螺丝刀撬动卡扣即可快速拆卸,符合现场运维的操作习惯。
从功能结构来看,这款断路器的电磁脱扣部分是核心,也就是模型里对应电磁机构的腔体部分,当回路出现短路大电流时,电磁线圈产生的电磁吸力会直接驱动脱扣杆动作,带动操作机构快速分断触头,分断过程的动作行程在模型里做了完整的运动仿真预留,操作手柄的转动角度、触头的开距、脱扣锁扣的解锁位置都按照实际产品的动作逻辑做了对应,不会出现结构干涉的问题。进出线端的接线端子结构,模型里做了压线框的活动结构,端子的螺丝孔位、压线框的升降行程都和实际产品一致,适配6平方及以下的铜导线压接,端子的防护挡板高度也做了对应,避免接线时导线铜丝外露引发相间短路。
外形尺寸上,模型严格遵循终端配电元件的模数化设计规则,单极宽度为18mm标准模数,三极总宽度为54mm,整体高度和深度都和常规微型断路器的安装尺寸匹配,在做电控柜布局建模的时候,可以直接调用这个模型排布柜内元件,不需要额外调整安装孔位或者预留空间,相邻元件之间的安全间隙也符合低压配电设计规范的要求。外观上的分色处理,蓝色的标识区域对应产品的额定电压标识位,黑色的壳体部分采用阻燃PA66材质的结构做了壁厚设计,壳体的卡扣连接位置、内部筋位的排布都在模型里做了体现,既保证壳体的结构强度,也预留了内部电磁线圈、触头系统、灭弧室的安装空间,灭弧室的栅片结构虽然在外观上不可见,但在模型的内部腔体里做了对应占位,方便后续做结构细化的时候直接拆分零件。
实际选型应用的时候,这类电磁式断路器的脱扣特性属于C型或者D型,C型多用于普通照明、普通三相负载回路,D型多用于电机类启动电流较大的负载,模型的操作手柄位置预留了标识粘贴的平面,可以根据实际脱扣特性粘贴对应标识。进出线端的接线端子标识,模型上也做了对应的字符浮雕位置,上端为进线端、下端为出线端,符合电工的接线习惯,避免接反导致的运维安全隐患。在做三维布线设计的时候,这个模型的进出线端位置预留了导线弯曲的空间,不会出现导线弯折半径过小的问题,和柜内的走线槽、接线端子排的位置可以完美适配。另外,模型的所有配合面都做了公差预留,壳体的合模缝位置、手柄和壳体的配合间隙都控制在0.2mm以内,和实际产品的装配间隙一致,做渲染或者装配动画的时候不会出现穿模的问题,完全可以用于产品宣传动画、电控柜数字化孪生模型搭建、配电系统教学演示等场景。
