多规格直柄麻花钻组配收纳支架结构

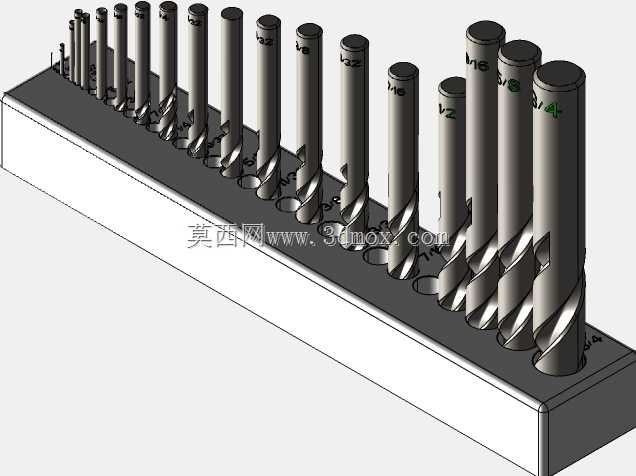

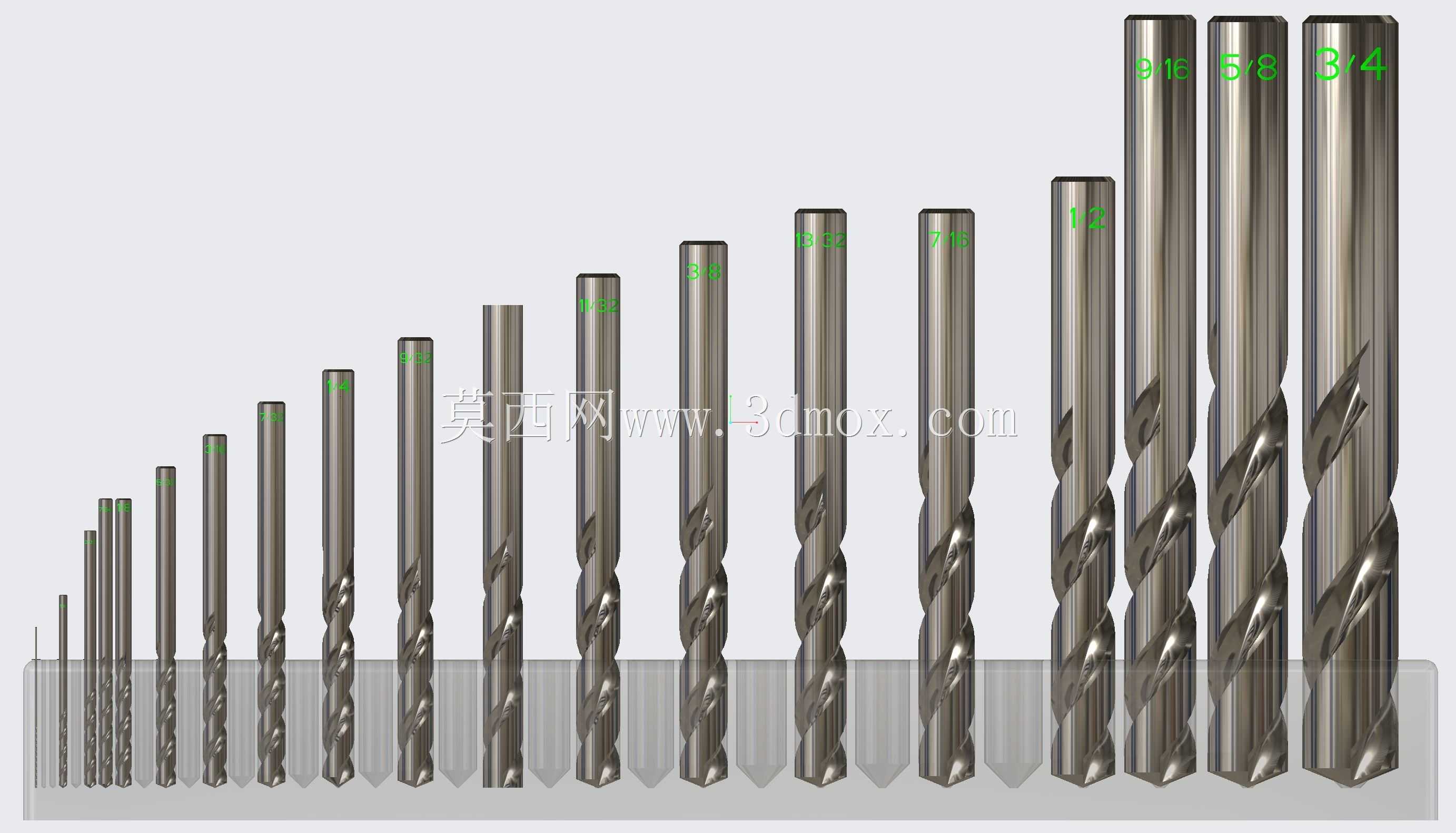

　　这套钻具组配结构覆盖从1/64英寸到3/4英寸的全规格英制直柄麻花钻，配套的一体式收纳支架采用垂直插装设计，所有钻头轴线与支架安装基面保持垂直，完全适配台式钻床、立式加工中心、手电钻等各类钻孔设备的刀具取用场景，在机加工车间、模具修配工位、五金装配现场、维修作业班组等场景中，能大幅减少刀具找取的辅助时间，避免不同规格钻头混放导致的磕碰损伤。从实际使用逻辑出发，支架上的每个插装孔位都对应固定规格的钻头，孔位排布按照钻头直径从小到大依次线性排列，作业人员无需反复核对刻度标识，仅凭位置就能快速取到对应孔径的刀具，插装孔的内径与对应钻头的柄部采用间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证钻头插拔顺畅无卡滞，

　　又能避免钻头在孔位内出现过大倾斜，插装孔的深度设计为对应钻头柄部长度的三分之二，既能保证钻头放置后的稳定性，不会因支架轻微晃动出现倾倒掉落，又不会因为孔深过大导致钻头柄部积存切屑、油污后难以拔出。钻头本身采用标准直柄麻花钻的几何参数，切削部分的顶角按照通用金属加工需求设置为118度，螺旋槽的导程根据钻头直径做匹配调整，小直径钻头的螺旋槽导程更小，保证排屑顺畅，大直径钻头的螺旋槽导程适当放大，兼顾排屑空间与刀体结构强度，钻头的刃带部分做了等宽设计，能在钻孔过程中起到导向作用，保证孔的直线度与圆度公差。支架的整体外形采用长方体结构，底部做了加厚处理，整体重心落在支架支撑面的几何中心范围内，即使所有钻头全部插装到位，

　　也不会出现重心偏移侧翻的问题，支架的侧边做了倒角处理，避免作业人员取放刀具时被锐边划伤，插装孔的孔口位置做了0.5mm的45度倒角，引导钻头顺利插入孔位，即使快速归位刀具也不会出现卡滞。从设计思路上看，这套结构没有采用传统的翻盖式、抽屉式收纳结构，而是采用开放式垂直插装，核心是适配高频次的刀具取用场景，作业人员在钻孔作业过程中，视线无需离开加工区域就能凭手感取放钻头，大幅提升作业效率，同时开放式的结构也能让钻头上附着的切削液、切屑自然滴落，不会在收纳空间内积存导致钻头锈蚀。在安装边界上，这套支架不需要额外的固定结构，直接放置在工作台面即可使用，整体占用的台面空间长度根据钻头排布长度设置，宽度仅为最大直径钻头长度的四分之一，

　　不会占用过多的工作台操作空间，如果需要在移动工具车、刀具柜内固定，支架底部预留了沉头孔位，可以通过螺丝直接固定在柜体或车台面板上，适配不同的作业现场布置需求。不同规格的钻头在支架上的排布间距经过优化，相邻钻头之间的间隙保证作业人员戴劳保手套也能顺利捏住钻头柄部取放，不会出现相邻钻头互相干涉的问题，最大直径的钻头设置在支架的一端，最小直径的钻头设置在另一端，重量分布从一端到另一端线性递增，进一步提升了支架放置的稳定性，避免取放大直径钻头时支架出现翘动。从刀具保护的角度，支架的插装孔内没有设置硬质卡紧结构，钻头插入后仅靠孔壁的轻微限位保持垂直，不会对钻头的柄部造成夹伤，也不会因为卡簧类结构长期挤压导致钻头柄部产生变形，对于小直径的精密钻头，这种无额外夹紧的收纳方式能有效避免刃口磕碰，因为小直径钻头刚性差，一旦收纳过程中受到侧向挤压很容易出现弯曲、刃口崩损的问题，垂直插装的方式让钻头仅受轴向的自身重力，不会产生侧向受力，能有效延长刀具的使用寿命。在实际加工场景中，这套钻组能覆盖从薄板小孔加工到大直径螺栓底孔加工的全范围英制尺寸钻孔需求，不需要额外搭配零散的钻头收纳盒，作业前可以一次性将对应工序需要的钻头归位到支架上，作业过程中随用随取，完成加工后可以快速核对所有钻头是否全部归位，避免小直径钻头遗落在加工设备内部造成设备故障或者零件损伤。
