1/4英寸驱动多规格公制套筒组结构设计

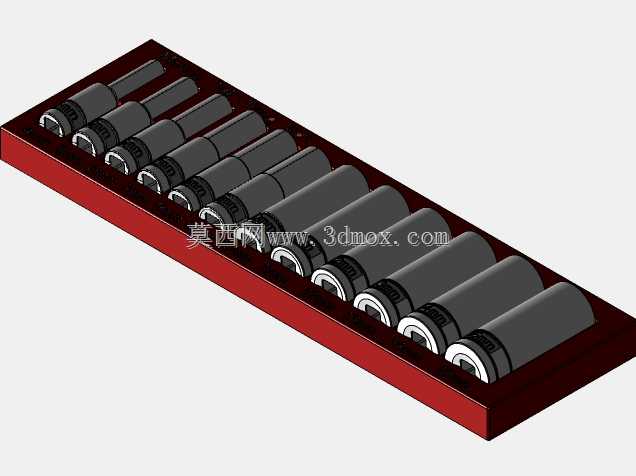

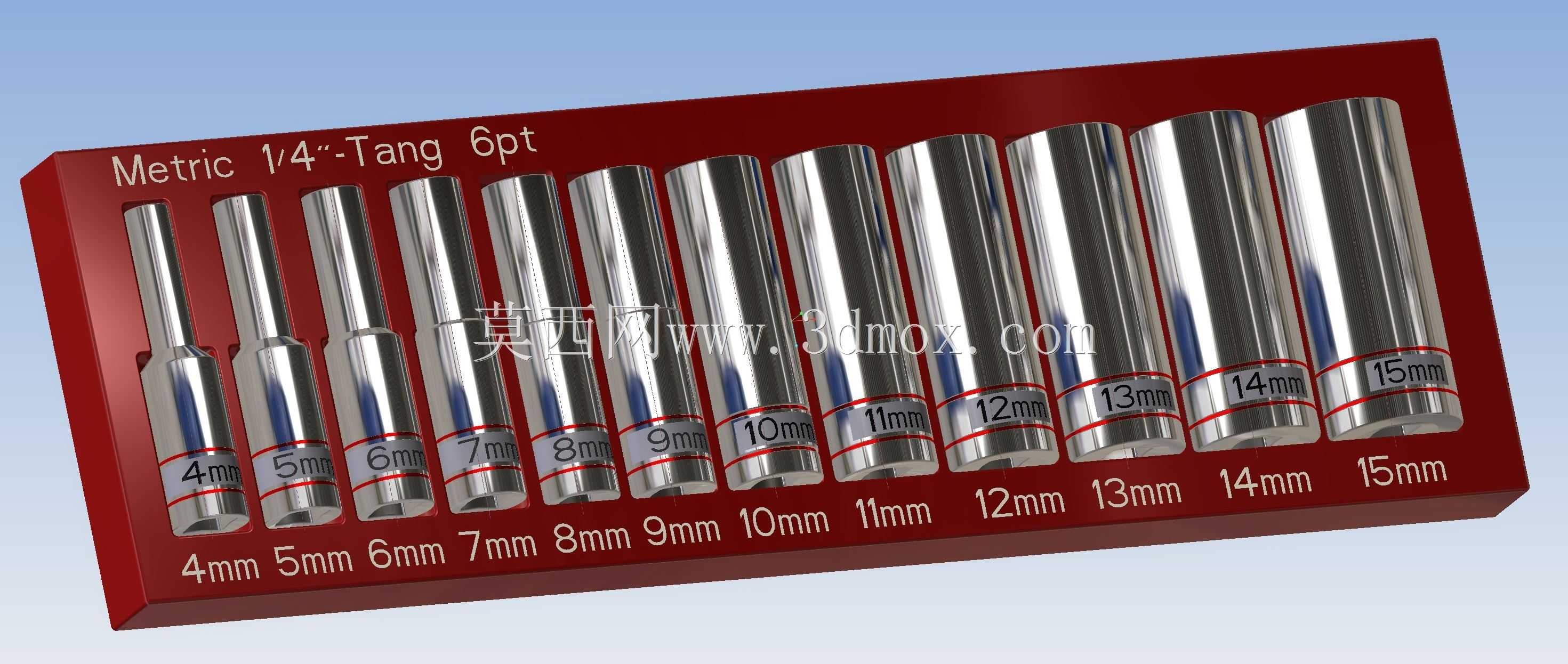

　　在设备维保、装配生产线、五金加工车间的日常作业场景里，套筒组是扭矩传递作业中不可缺少的基础工具，这套1/4英寸驱动的公制套筒组，针对小规格紧固件的拆装需求做了完整的尺寸覆盖，适配4mm到15mm区间内的公制外六角紧固件，覆盖了电子设备装配、小型机电维修、仪器仪表拆装等场景下绝大多数常用螺栓螺母的规格需求。整套组件采用排架式集成收纳设计，红色的基座为长条形结构，每个套筒对应独立的定位卡槽，卡槽内径与套筒尾部的驱动端外径匹配，能够保证套筒放置时不会出现晃动、脱落的情况，排架的整体宽度控制在单手握持可携带的尺寸范围内，长度刚好容纳10支不同规格的套筒依次排列，不会出现尺寸冗余，方便作业人员将整套工具放入工具包或者工位工具抽屉内收纳。

　　从功能设计角度来看，每支套筒的工作端采用标准公制外六角型腔，型腔的加工精度满足常规紧固件拆装的公差要求，能够与螺栓头、螺母的六面充分贴合，减少作业时出现打滑、棱角磨损的概率；套筒的驱动端统一为1/4英寸方驱接口，适配同规格的棘轮扳手、接杆、扭矩扳手等配套工具，接口处设计有钢珠定位卡槽，与驱动工具连接后可以实现轴向锁定，避免作业过程中套筒从驱动端脱落。排架的设计除了基础的收纳功能外，还做了规格识别的便利性考虑，每个套筒卡槽旁预留了规格标识的位置，作业人员不需要逐个拿起套筒核对尺寸，就能快速找到对应规格的套筒，减少作业过程中找工具的时间损耗。从安装边界和尺寸适配的角度来说，单支套筒的外径根据工作端的规格做了差异化设计，

　　小规格套筒的外径更细，能够伸入空间狭窄的安装位内作业，大规格套筒的筒身做了壁厚加强，能够承受更大的扭矩载荷，避免大扭矩作业时筒身出现开裂、变形的问题；套筒的整体长度统一，收纳在排架上时端面齐平，不会出现长短不一导致排架放置不稳的情况。在实际使用场景中，这套套筒组可以覆盖小型机电设备维保、家电拆装、自行车维修、3D打印机装配调试、精密仪器组装等多种作业场景，针对小扭矩、小规格紧固件的作业需求做了针对性的尺寸匹配，相比零散的单支套筒，集成排架的设计能够避免套筒丢失，也方便作业前的工具点检，快速确认是否有套筒遗落在作业现场。设计过程中，首先梳理了1/4英寸驱动规格下常用的公制套筒尺寸序列，剔除了使用率极低的特殊规格，

　　保留了从4mm到15mm区间内使用频率最高的10个规格，既保证了常用规格的全覆盖，又不会因为包含过多冷门规格导致整套工具的体积和重量不必要增加；排架的卡槽深度经过反复调整，既能够保证套筒插入后有足够的固定力，倒置排架时套筒不会滑落，又不会因为卡槽过深导致取放套筒时需要用过大的力拔出，兼顾固定可靠性和取放便利性。套筒的筒身采用等强度设计思路，不同规格对应的筒身壁厚根据该规格紧固件的推荐最大扭矩做匹配，在保证强度满足使用要求的前提下，尽可能缩小筒身外径，提升套筒在狭窄空间内的通过性，避免因为筒身过粗无法伸入沉孔、狭小装配位内作业。排架的边缘做了圆角处理，没有尖锐的棱角，手持搬运时不会划伤手部，排架底部为平面结构，可以稳定放置在水平的工作台面上，不会出现晃动倾倒的情况。整套组件的结构没有多余的复杂设计，所有结构都围绕工具收纳、快速取放、作业适配三个核心需求展开，没有冗余的装饰性结构，完全服务于实际作业的使用需求，对于工具类三维建模来说，这套模型的尺寸参数完全匹配实物工具的实际尺寸，可以直接用于工具收纳方案设计、工位工具布局规划、虚拟装配培训等场景的三维素材使用，建模过程中还原了套筒端部的钢珠定位槽、排架卡槽的定位台阶等细节结构，能够准确呈现实物的装配关系和结构特征。
