热水伴热集成管路输送装置三维设计

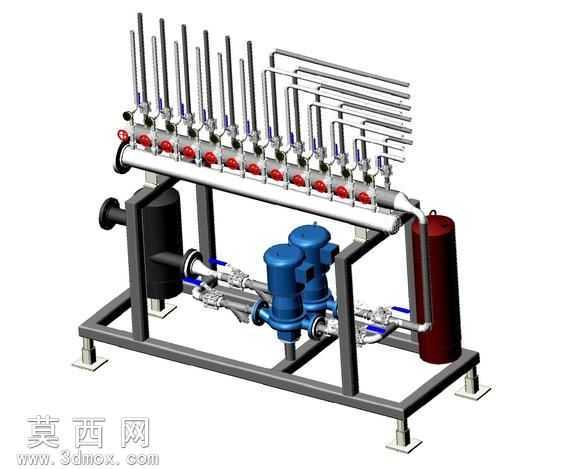

本作品为热水伴热集成管路输送装置的三维建模成果，建模过程中严格遵循工业流体设备的实际设计规范，对整套装置的各个组成部件进行了1:1比例的精准还原。首先从底部支撑框架开始建模，采用标准型钢搭建承力结构，对支脚的可调减震结构进行了细节刻画，保证框架的承重受力逻辑符合实际工程要求。在泵组模块建模时，还原了两台离心泵的完整外形结构，包括泵体的蜗壳造型、顶部接线盒、进出口法兰结构，同时对泵与管路连接的密封接头、紧固件都做了精细化建模，还原泵组的实际安装形态。上方的分集水主管路建模中，精准排布了十余个支路接口，每个接口配套的截止阀手轮、阀杆、密封压盖结构都逐一还原，支路的弯管采用真实管路弯折半径建模，避免出现不符合加工工艺的直角弯折结构，同时对主管路端部的排污口、排气阀接口都做了对应结构设计。侧边的承压罐体建模还原了罐体的圆弧封头、支耳固定结构、进出口接管位置，罐体表面的防腐漆面材质在渲染阶段做了哑光金属质感调整，区分于不锈钢管路的亮面金属材质。整套模型的材质分配遵循实际工业设备的材质特性：支撑框架采用深灰色喷塑碳钢材质，泵体采用蓝色工业漆铸铁材质，管路采用抛光不锈钢材质，阀门手轮采用红色工程塑料材质，罐体采用暗红色防锈漆碳钢材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染输出的效果图能够清晰区分各个部件的材质属性，还原真实设备的视觉质感。设计思路上采用模块化集成设计，将泵组、阀组、管路、罐体、支撑结构整合为一体化撬装结构，减少现场安装的管路拼接工作量，每个支路的阀门位置都预留了操作空间，方便后期运维操作，管路排布遵循横平竖直的工业管路设计规范，整体布局紧凑合理，既保证流体输送的流道顺畅，也兼顾了设备的整体美观性，模型可用于供热系统方案展示、伴热系统结构教学、撬装设备设计参考等场景。
