商用车转向系统连接摇臂结构设计

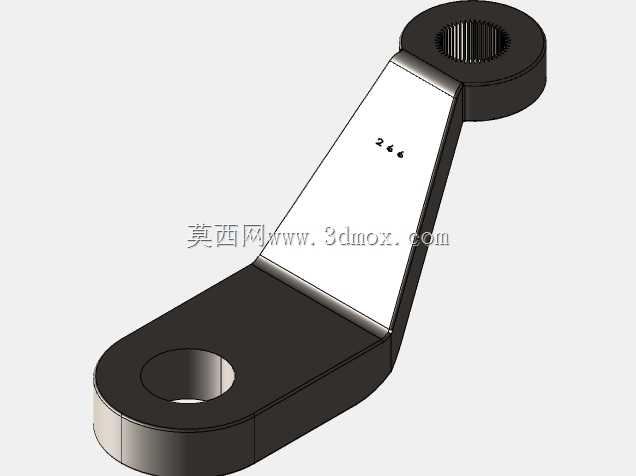

　　在商用车转向系统的传动链路里，转向垂臂是衔接转向器输出端与转向直拉杆的核心受力零件，日常工况下需要反复承受转向力矩的交变载荷，不管是轻卡的城市配送工况、重卡的长途干线运输，还是工程车辆的非铺装路面转向场景，这个零件的结构合理性直接决定转向操作的响应精度与长期使用可靠性。从结构设计逻辑来看，这个零件采用了变截面弯臂构型，大端设置内花键孔，用来和转向器的扇形轴输出端配合，花键的齿形参数完全匹配转向器输出轴的花键规格，装配时依靠花键的过盈配合传递转向力矩，避免大角度转向时出现配合打滑的问题；小端设置光孔结构，用来和转向直拉杆的球头销铰接，孔位的加工精度需要保证球头销转动灵活无卡滞，同时配合端面的限位结构防止球头销脱出。

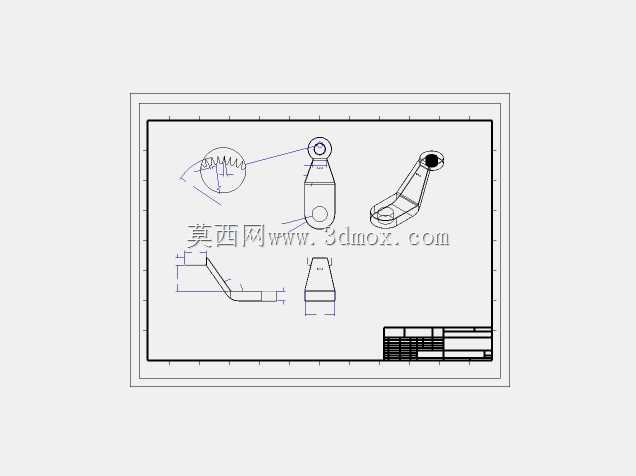

　　整个臂身的截面从大端到小端做了平滑过渡，没有出现应力集中的直角突变结构，这种设计是为了在承受最大转向力矩时，让应力沿着臂身均匀分布，避免长期交变载荷下出现疲劳断裂的问题，臂身表面的标识区域是装配对位标记，用来保证装车时垂臂的初始安装角度符合设计要求，避免出现左右转向角度不对称的问题。从安装边界来看，大端花键孔的轴向定位依靠转向器输出轴的锁紧螺母压紧，装配后垂臂大端端面和转向器壳体端面需要保留合理的间隙，避免转向转动时出现运动干涉；小端铰接孔的中心距是核心尺寸参数，这个尺寸直接决定转向传动比的实际输出值，加工时需要严格控制两孔中心的位置度公差，否则会导致左右转向轮的转角偏差过大，加剧轮胎的异常磨损。在实际建模过程中，

　　需要重点关注花键齿的建模精度，齿形的渐开线参数要和配套的转向器输出轴完全匹配，同时臂身的过渡圆角要按照实际加工工艺要求设置，不能出现建模时的锐角结构，否则后续做有限元强度分析时会出现应力集中的假阳性结果，误导结构优化方向。另外臂身的弯折角度是经过转向运动学仿真验证的，在整个转向行程里，垂臂摆动时不会和周边的车架纵梁、钢板弹簧、制动管路等部件发生运动干涉，尤其是在车轮跳动到极限位置叠加最大转向角度的工况下，要预留足够的安全间隙。从材料选型的角度，这类零件一般采用中碳合金钢模锻成型，成型后经过调质处理保证芯部的韧性，表面再做喷丸处理提升疲劳强度，建模时的壁厚设计要结合材料的屈服强度、最大转向力矩的载荷工况做校核，

　　保证在极限转向力下零件的变形量在允许范围内，不会出现塑性变形导致转向失效。在三维建模的细节处理上，大端花键孔的退刀槽结构、小端铰接孔的倒角尺寸、臂身的拔模斜度都要符合实际锻造和机加工的工艺要求，不能出现无法加工的结构特征，比如过小的内圆角、壁厚突变超过工艺允许范围的结构，否则模型在后续做工艺评审时会出现不符合生产要求的问题。对于从事底盘转向系统设计的工程师来说，这个零件的建模不仅要还原外形结构，更要理解每个结构特征对应的功能需求，比如大端花键的长度是为了保证足够的配合接触面积，传递足够大的转向力矩，小端孔的衬套安装槽是为了压装耐磨衬套，降低铰接位置的磨损量，延长部件的维护周期。在实际装车验证阶段，这个零件的安装对位标记是装配工艺里的关键控制点，如果装配时角度偏差超过允许范围，会导致一侧转向角度不足、另一侧转向角度过大，甚至出现转向打死时轮胎与翼子板干涉的问题，所以建模时这个对位标记的位置也要准确还原，方便后续生成装配工艺指导文件。
