传动系统用铸铁离合器壳体结构设计

　　在商用车、工程机械以及固定式工业传动机组的动力传递链路中，离合器壳体是衔接动力输出端与负载输入端的核心承载防护构件，这类构件的设计合理性直接决定了整套传动系统的运行稳定性与装配维护效率。不同于外露式的传动连接件，离合器壳体需要完全包覆飞轮与离合器执行机构，既要隔绝外部粉尘、切削碎屑、油污飞溅对离合器摩擦片、压盘以及飞轮齿圈的侵蚀，也要为离合器分离轴承、拨叉等执行组件提供稳定的安装基准，同时还要承担动力传递过程中产生的径向与轴向载荷，避免传动组件出现同轴度偏移。从实际应用场景来看，这类壳体常被用在中小功率的内燃机传动单元、工业减速机输入侧以及农用机械的动力接驳部位，部分采用铝合金压铸的同结构壳体也会适配对自重有严格要求的移动式设备上，而铸铁材质的版本则更多面向重载、连续运行的工况，依靠材料本身的阻尼特性吸收传动过程中产生的振动，降低整套设备的运行噪音。

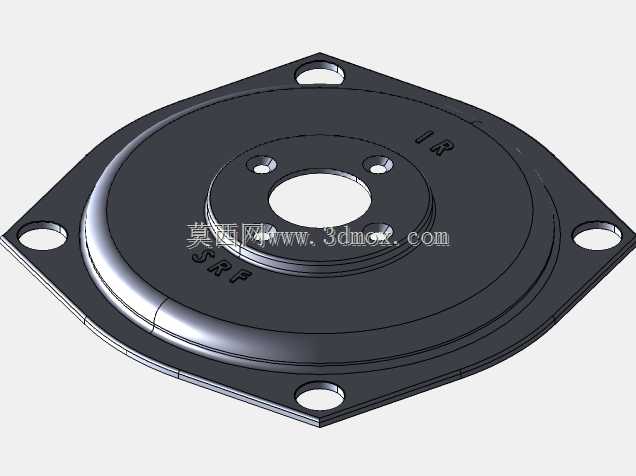

　　从结构设计的角度来看，这款离合器壳体采用了菱形法兰安装布局，四个角位的通孔直接对应动力端机体的安装螺柱位置，安装时不需要额外制作转接板，能够直接贴合在发动机缸体或者减速机输入端的端面上，法兰面的平面度公差控制在0.05mm以内，避免装配后出现密封间隙导致润滑油渗漏。壳体中心的大尺寸通孔是为传动轴的穿出预留的空间，孔位周边的三个小安装孔对应离合器分离机构的固定点位，安装时分离轴承座可以直接通过螺栓固定在该位置，不需要额外设计支撑支架，减少了装配环节的累计误差。壳体的主体采用了阶梯式的腔体结构，靠近法兰侧的大腔体完全容纳飞轮的旋转空间，腔体的内壁与飞轮外圆之间预留了3-5mm的安全间隙，既避免飞轮高速旋转时与壳体内壁发生剐蹭，也能控制腔体的整体容积，减少壳体的材料用量。靠近输出侧的小腔体则包覆离合器压盘与摩擦片组件，腔体的深度刚好匹配压盘的最大行程，当离合器执行分离动作时，压盘的轴向移动不会与壳体内壁发生干涉。

　　在细节设计上，壳体表面的加强筋沿着法兰安装孔到中心轴承座的方向辐射布置，既能够提升壳体的整体刚性，避免螺栓紧固时壳体出现变形，也能在传动组件产生振动时将载荷均匀分散到整个法兰面上，减少局部应力集中导致的壳体开裂风险。壳体边缘的圆角过渡全部采用R3以上的圆弧设计，一方面是铸造工艺的要求，避免铸铁浇注时出现冷隔、缺料的缺陷，另一方面也能减少应力集中点，提升壳体的抗疲劳强度。壳体上预留的标识位可以直接模压型号、安装方向以及生产批次信息，方便现场装配时快速识别对位，避免装反导致的离合器操纵机构卡滞。从安装边界来看，这款壳体的最大外轮廓尺寸适配直径200mm以内的飞轮组件，法兰安装孔的中心距符合通用中小功率传动单元的安装规范，能够直接替换同规格的冲压焊接式壳体，相比焊接壳体，铸铁一体成型的结构拥有更好的尺寸一致性，批量装配时不需要逐个进行修配，能够有效提升生产线的装配效率。

　　在实际选型适配过程中，需要重点核对壳体腔体的深度与飞轮、离合器组件的叠厚尺寸是否匹配，同时确认法兰安装孔的位置度公差是否符合动力端的安装要求，避免出现装配后传动轴同轴度超差的问题。如果应用在存在持续振动的工况下，还可以在法兰安装面之间增加0.5mm厚的耐油石棉垫片，既能够填补法兰面的微观不平度实现密封，也能吸收部分振动能量，降低螺栓松动的概率。日常维护时不需要拆解整个壳体，只需要通过预留的观察孔位就可以检查离合器摩擦片的磨损情况，当摩擦片磨损到极限值时再拆解壳体进行更换，大幅降低了设备的维护成本。
