球形锁具配套旋钮式门把手结构设计

　　日常民用与商用场景里的室内平开门，多数会配套球形锁具使用，这类锁具的操作核心就是外露的门把手构件，它直接承担着人手施力、传递扭矩解锁锁舌的核心作用，区别于下压式执手，球形门把手的握持包裹感更强，操作时不需要刻意调整手腕角度，整手握持旋转即可完成解锁动作，对于老人、孩童这类手部力量偏弱的使用群体更友好。从实际安装场景来看，这类球形门把手适配的门厚通常在35mm到50mm之间，也就是常规室内木门、复合门的标准厚度范围，安装时不需要在门扇上开过大的孔洞，仅需按照锁体尺寸开出直径50mm左右的贯通孔，再在门扇侧方开出锁舌的安装槽位即可完成装配，对门扇的结构强度破坏极小，后期更换维护也不需要复杂工具，普通用户借助螺丝刀就能完成拆装。

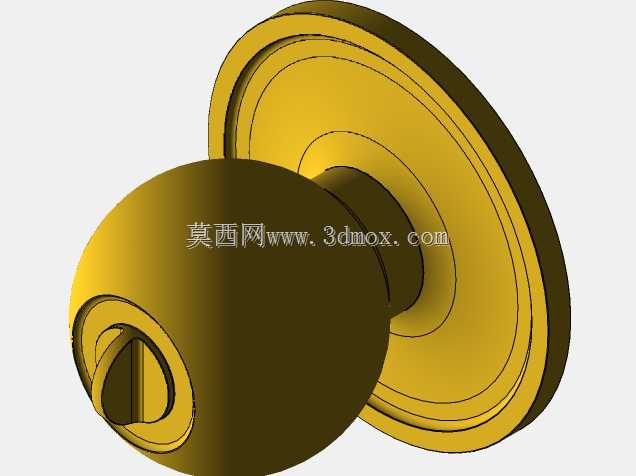

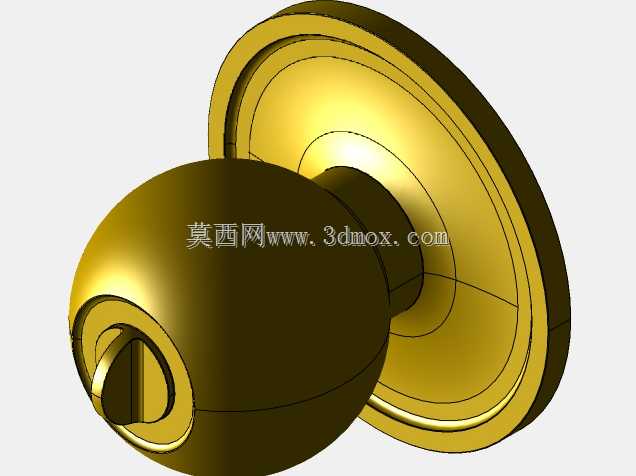

　　设计这类门把手的时候，首先要考虑的是人手握持的人机工程尺寸，外露的球形握持部分直径通常设置在60mm到65mm之间，这个尺寸刚好匹配成年人手掌的握持围度，旋转施力时不会因为球体过小导致压强过大硌手，也不会因为球体过大导致握持时无法有效发力。球体表面做了圆弧过渡处理，没有尖锐棱角，避免日常通行时磕碰造成损伤，表面的金属质感镀层一方面是为了匹配室内装修的风格调性，另一方面也是为了提升构件的耐磨耐脏性能，日常使用中沾染的汗渍、污渍只需要用干布擦拭即可清理，不会轻易出现锈蚀掉漆的问题。和门扇贴合的底座部分做了三层阶梯式的圆弧造型，最外侧的底座直径通常在80mm左右，完全覆盖住门扇上的安装开孔，避免开孔边缘的毛刺外露影响美观，

　　同时底座和门扇之间预留了0.5mm的装配间隙，避免开关门过程中底座和门扇表面摩擦产生异响或者刮花门扇漆面。底座内部集成了复位扭簧的安装位，当人手旋转把手解锁之后，松开手的瞬间扭簧会带动把手自动复位到初始位置，不需要额外手动调整归位，这也是日常使用中最容易被忽略但直接影响使用体验的结构细节。球体侧面的旋钮是锁闭结构的操作端，室内侧旋转这个旋钮就可以带动锁体内部的锁舌弹出，实现门的反锁功能，旋钮的尺寸做了防滑纹理处理，哪怕是手部沾水的状态下也能轻松旋转操作，不会出现打滑的问题。从结构传动的角度来看，门把手的核心作用是把人手施加的旋转扭矩传递到锁体内部的拨叉结构，拨叉再带动锁舌压缩弹簧回缩，实现门的开启，

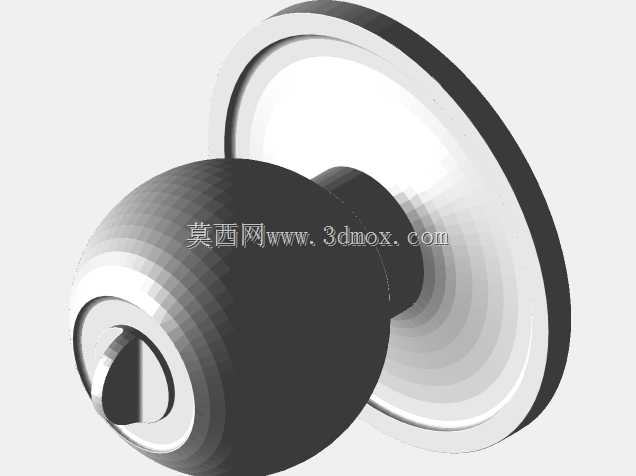

　　所以设计时把手和锁体连接的方杆部位做了加强结构，避免长期反复旋转施力后出现方杆变形、打滑的问题，正常使用场景下可以承受超过十万次的旋转操作而不出现结构失效。这类门把手除了用在常规室内木门上，也可以适配部分卫生间、储物间的塑钢平开门，只需要根据门的厚度调整连接方杆的长度即可，不需要改动把手本身的主体结构，通用性较强。建模过程中需要重点关注各个旋转部件的同轴度，球体、底座、连接方杆的旋转轴线必须完全重合，否则装配后会出现旋转卡滞、复位不畅的问题，各个配合面之间要预留合理的装配公差，金属件之间的转动配合公差通常控制在0.1mm到0.2mm之间，既不会因为间隙过大出现晃动松旷，也不会因为间隙过小导致转动阻力过大。底座和门扇的贴合面要做平面度处理，保证安装后底座能够完全贴紧门扇表面，不会出现一侧翘起的问题，固定螺丝的孔位要和锁体上的安装孔位完全对应，避免安装时出现螺丝错位无法紧固的问题。
