建筑机械用交叉支撑桁架块结构

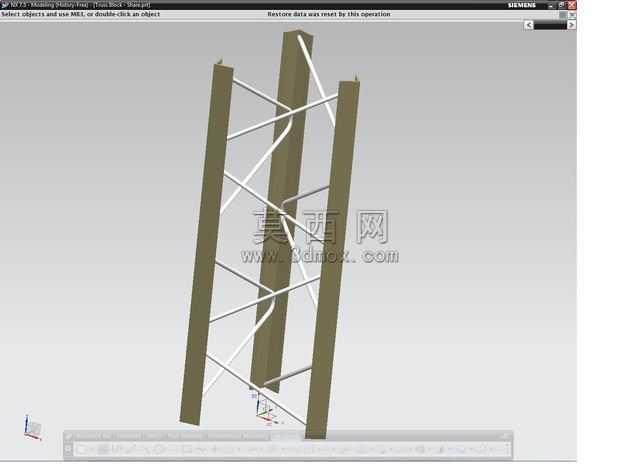

该桁架块模型采用三维参数化建模方式完成整体构建，建模过程中首先确立三根竖向主承重杆件的空间定位，以等距平行排布的方式确定竖向构件的基准坐标，保证主杆件的垂直度与平行度公差控制在合理范围内。随后进行交叉腹杆的建模设计，腹杆采用连续弯折的圆截面杆件形态，按照X型交叉的排布方式依次连接相邻的竖向主杆件，每一组交叉腹杆都与主杆件形成稳固的三角受力单元，整体排布沿竖向等距分布，保证受力传递的均匀性。材质设置上，竖向主杆件赋予哑光橄榄绿色金属材质，模拟工程中常用的防锈涂装钢材质感，调整材质的粗糙度参数避免过度反光，还原实际工程构件的表面质感；交叉腹杆赋予亮白色金属材质，与主杆件形成清晰的视觉区分，便于观察腹杆的走向与连接关系，同时添加轻微的金属反光效果提升模型的真实感。结构设计层面，该桁架块充分利用三角形结构的力学稳定性，通过交叉腹杆将竖向主杆件连接为整体，既可以承受竖向的荷载作用，也可以抵抗水平方向的侧向力，腹杆与主杆件的连接节点采用共面贴合的处理方式，保证结构连接的整体性，避免出现应力集中的薄弱区域。建模过程中对所有杆件的端面都做了封闭处理，杆件的截面尺寸经过合理配比，主杆件截面尺寸大于腹杆截面，符合实际工程中主次构件的受力分配逻辑，整体模型的几何拓扑干净整洁，无多余的碎面与重合线段，可直接用于后续的工程力学仿真、装配模拟或者施工方案演示场景，能够直观展现桁架结构的受力逻辑与构造形式，适用于建筑施工临时支撑、机械框架承重等多类场景的结构参考。
