重型直列式数控雕刻机结构设计

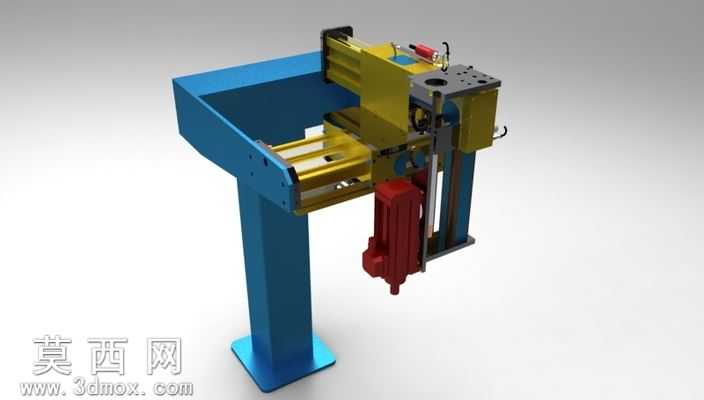

本模型为重型直列式数控雕刻机的三维设计方案，采用龙门式单立柱悬臂结构布局，整体建模过程严格遵循机械加工设备的刚性设计准则，从机架选型到传动部件排布均经过反复的结构校核。建模阶段首先完成主体承载结构的搭建：蓝色立式立柱搭配底部方形安装底座，采用大截面型材的结构设计，为整机提供充足的抗形变能力，可抵消高速加工过程中产生的切削振动，保障长时间运行的结构稳定性；横向悬臂采用箱型结构设计，在降低整体自重的同时保留足够的抗弯强度，适配X轴200毫米、Y轴200毫米、Z轴300毫米的加工行程范围，可覆盖小尺寸精密工件的全维度加工需求。传动系统采用线性轴直驱方案，搭配高精度直线导轨作为运动导向部件，建模时对导轨滑块的安装定位面、丝杠螺母的连接结构均做了细节还原，可实现最高7000毫米/分钟的快移速度，最小进给速度可达1000毫米/分钟，重复定位精度控制在0.0075毫米级别，满足精密雕刻、铣削加工的精度要求。主轴单元采用1.5KW高速电主轴设计，最高转速可达24000转每分钟，红色主轴滑套结构可沿Z轴导轨做垂直进给运动，建模时还原了主轴的冷却管路走线、刀具装夹接口等细节，适配不同规格的雕刻刀具、铣削刀具的安装使用。渲染阶段针对不同部件做了差异化的材质赋予：机架结构采用磨砂金属蓝漆材质，还原工业设备的漆面质感；传动导轨、丝杠部件采用抛光金属材质，体现机加工零件的表面光洁度；主轴单元采用哑光红漆搭配金属散热结构材质，电气元件部分采用工程塑料与金属接线端子的组合材质，整体渲染效果真实还原设备的工业质感。设计过程中充分考虑了设备的安装维护便利性，所有传动部件的安装位置均预留了足够的操作空间，电气走线沿机架内部线槽排布，既避免加工过程中切屑、切削液对线路的损伤，也让整机外观更加整洁规整。该结构设计兼顾了重型设备的刚性需求与数控加工的精度要求，可作为小型精密数控雕刻机的结构参考方案，也可用于数控设备教学演示、加工方案模拟等场景。
