红蓝双色直插式LED发光元件结构设计

　　在工业控制设备的面板指示、小型电子装置的状态反馈场景里，直插式双色LED是应用频次极高的基础光电元件，本次呈现的红蓝双色直插LED结构，完全贴合量产直插封装的实际形态，可直接用于各类设备面板布局、PCB板载元件排布的三维装配校验工作。从实际使用场景来看，这类双色LED常被用于设备电源状态、运行故障、信号触发的多状态指示，单颗元件即可通过不同引脚的通电组合实现红、蓝两色单独点亮，相比两颗单色LED的排布方案，能大幅节省面板安装空间，减少PCB板上的焊盘占用面积，在小型化工控模块、便携检测设备的面板设计中优势十分明显。

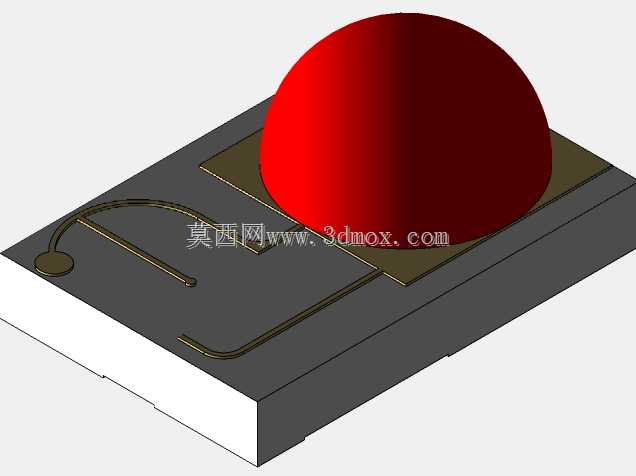

　　从结构设计思路来看，整个元件完全遵循量产直插LED的封装逻辑做三维还原，主体封装基座采用耐高温工程塑料的实体建模，基座内部预留了发光芯片的安置腔体，腔体上方是半球形的光学透镜部分，红蓝两色的透镜分别对应不同的发光芯片封装，透镜的曲面弧度经过实际光学发散角校验，能保证发光时的光线覆盖角度符合常规指示场景的可视需求，不会出现光线过度集中导致的可视角度过小问题。引脚部分采用弯折成型的金属引线建模，引线的出线位置、弯折角度、引脚间距完全匹配标准2.54mm网格的PCB焊盘尺寸，在做整机装配模拟时，可直接将该元件导入PCB装配文件，校验引脚与焊盘的对位精度，同时模拟引脚过波峰焊后的成型状态，避免实际生产中出现引脚干涉、焊盘对位偏差的问题。

　　关于外形尺寸与安装边界，该元件的基座部分为矩形块状结构，长宽尺寸控制在常规直插LED的标准范围内，透镜部分突出基座表面的高度经过实测还原，在做面板开孔设计时，可直接参考该模型的透镜外径确定面板开孔的直径与沉台深度，保证LED安装后透镜与面板表面的齐平度，既不会因为突出过多容易被外力磕碰损坏，也不会因为凹陷过深导致光线被面板遮挡影响指示效果。基座底部到引脚末端的长度，也符合手工焊接与波峰焊工艺的引脚留长要求，在做PCB板与设备外壳的间距设计时，可通过该模型校验元件背部与外壳内壁的安全距离，避免出现元件顶壳、装配间隙不足的问题。

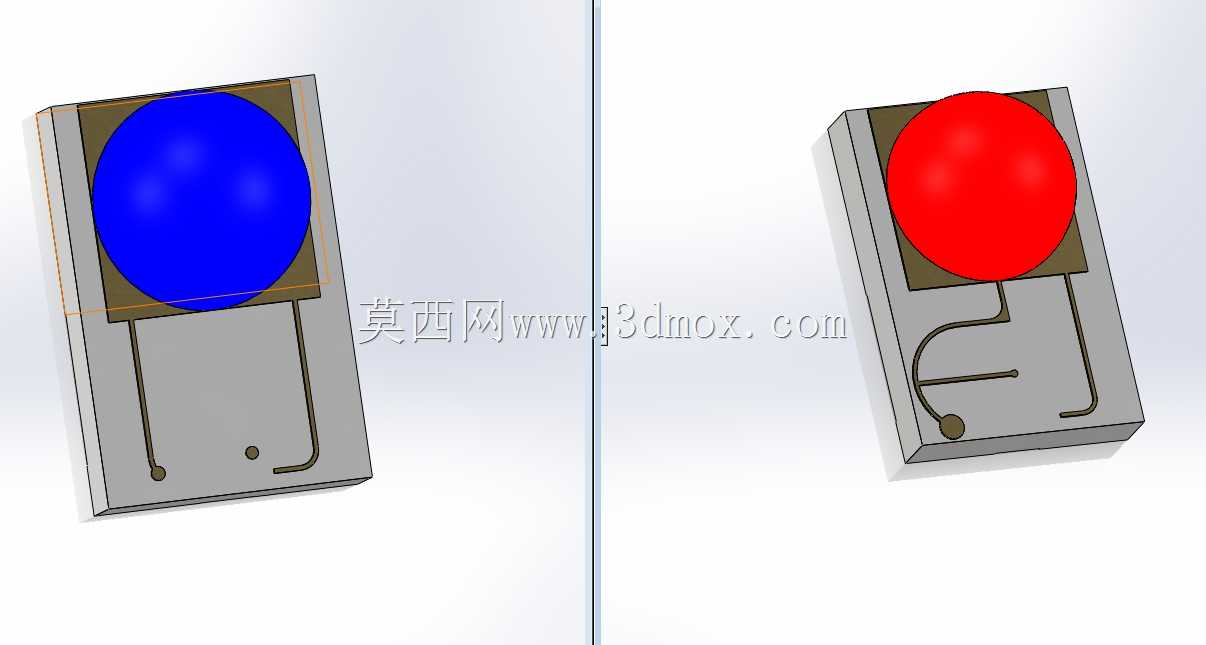

　　从功能特性的还原度来看，模型区分了红蓝两色LED的内部引线走向，不同颜色对应的引脚引线在基座内部的连接路径完全对应实际元件的引脚定义，在做电气原理的三维可视化演示时，可直接通过引线的走向区分不同颜色的控制引脚，方便接线调试阶段的引脚识别，减少接线错误的概率。基座表面的微小定位凸点也做了细节还原，该凸点在生产过程中用于封装模具的定位，同时也能作为引脚极性识别的辅助标记，在装配过程中可通过凸点位置快速判断元件的安装方向，提升装配效率。

　　在实际工程应用中，这类基础电子元件的三维模型常被用于整机的数字化装配校验，很多设计人员在做设备布局时容易忽略小型元件的安装空间，导致后期打样时出现元件与周边结构件干涉、面板开孔位置偏差的问题，该模型的细节还原度足够支撑从PCB布局、面板开孔到整机装配的全流程校验工作，无论是做工业控制柜的面板指示灯排布，还是做小型消费电子的状态指示设计，都能直接调用该模型完成空间布局的验证，减少反复打样修改的成本。同时模型的结构拆分逻辑清晰，透镜、基座、金属引脚都为独立实体，可根据实际需求做材质渲染、结构剖视，用于产品说明书的配图、生产作业指导书的装配示意都十分方便，不需要再额外做结构的简化处理。
