透明壳体双接口转子式流量检测装置

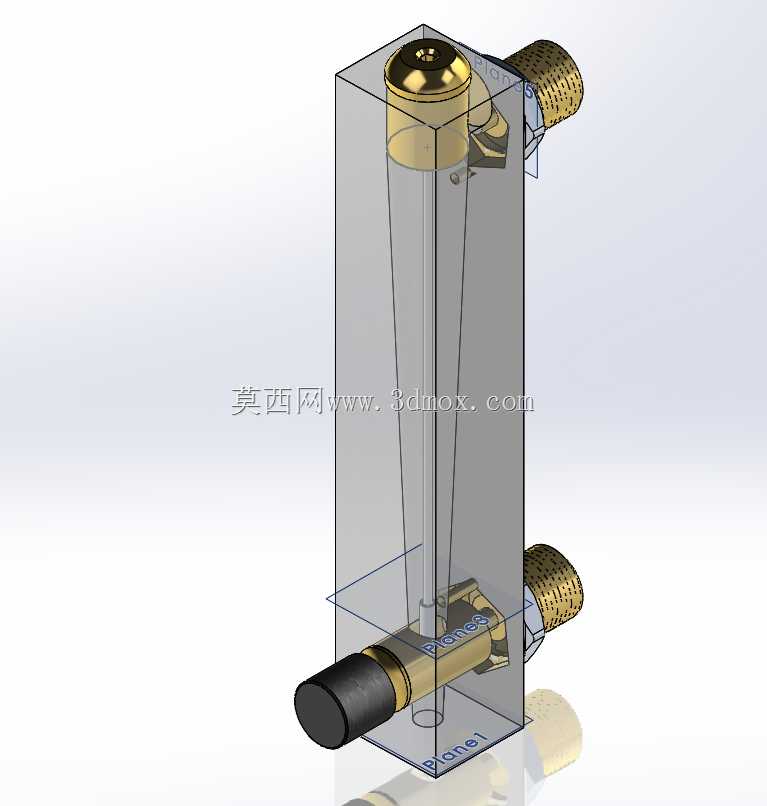

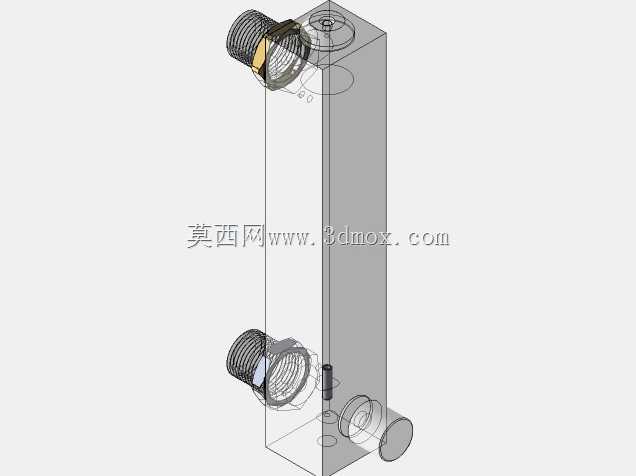

这款流量检测装置的结构设计完全围绕管路流体计量的实际工况展开，主体采用立式长方体透明外壳作为计量腔的承载结构，透明材质的选型初衷是方便现场运维人员直接观察内部转子的运转状态，快速判断是否存在卡滞、杂质堵塞等常见故障，无需拆解设备即可完成初步排查，大幅降低日常巡检的工作量。装置上下两端各设置一组外螺纹连接接口，接口处搭配带滚花的锁紧旋钮结构，安装时无需额外专用工具，徒手即可完成管路对接与锁紧，接口的通径尺寸匹配常规小口径工业流体管路，安装边界预留了足够的扳手操作空间，不会出现相邻管路干涉的问题。内部计量核心采用锥形导流腔搭配浮子转子的经典结构，流体自下而上流经腔体时，浮子在流体推力作用下沿导向杆上升，通过浮子停留位置对应壳体上的刻度即可直接读取瞬时流量值，这种结构对低流速流体的计量灵敏度较高，压损控制在合理区间，不会对管路整体的流体输送效率造成明显影响。侧方设置的调节旋钮可对流体旁通通路进行微调，方便现场根据实际工况校准计量精度，适配不同粘度的流体介质。从结构设计的细节来看，导向杆与上下端盖的配合处做了密封结构处理，避免流体从配合间隙渗漏，端盖与透明壳体之间采用密封圈压合的装配方式，既保证密封性能，也方便后期拆解清理腔体内积存的杂质。这类流量检测装置常应用在小型化工实验管路、水处理设备支路、冷却循环系统等场景，用来实时监测管路内的流体流量，为系统运行参数调整提供直观的数据参考，整体结构紧凑，立式安装的形式占用横向安装空间较小，适合在管路排布密集的设备内部加装。建模过程中对内部流道的过渡处做了圆角处理，避免流体在直角位置形成涡流影响计量精度，所有配合面的公差设定都考虑了实际加工的工艺可行性，透明壳体的壁厚设置兼顾了结构强度与透视清晰度，不会因为壁厚过大导致刻度读取出现视觉偏差。
