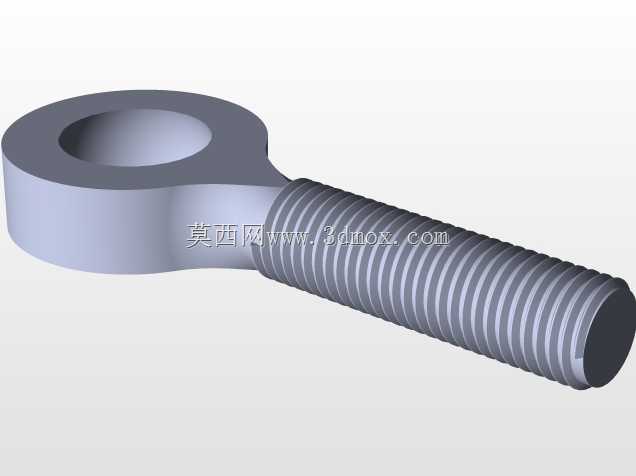

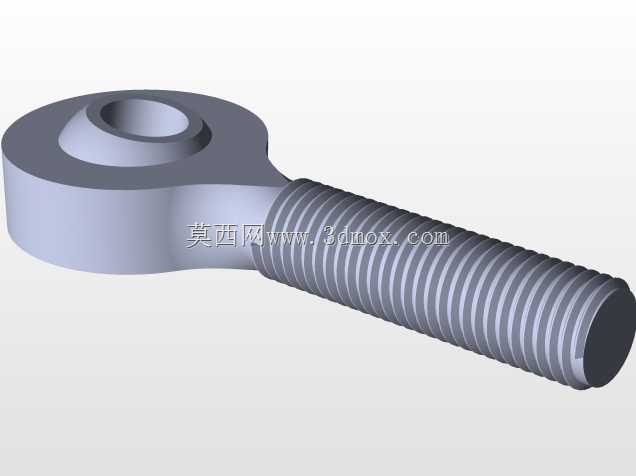

英制杆端关节轴承连接构件三维设计

　　这款1/4-28规格的杆端铰接构件，在工业自动化生产线的连杆传动机构、小型检测设备的姿态调整模组、轻工机械的往复运动单元中都有极高的应用频次，属于小载荷铰接场景里的核心连接零件。从实际使用场景来看，这类杆端件常被用于需要小角度偏转补偿的传动链路中，比如包装设备的推料杆末端、检测仪器的探针调节支架、小型气动执行元件的输出端连接，能够抵消安装过程中产生的同轴度误差，避免传动过程中出现卡滞、附加弯矩过大的问题，延长整套传动机构的使用寿命。

　　从功能特性上看，该构件集成了杆端关节轴承的自偏转特性与外螺纹的便捷安装优势，头部的环形内孔用于配套销轴实现铰接，杆部的统一英制细牙螺纹可以直接拧入对应规格的内螺纹安装座，或者通过螺母锁紧在安装板上，不需要额外设计复杂的连接转接件。铰接内孔与杆部螺纹的同轴度控制在0.05mm以内，能够保证传动过程中力的传递路径与设计轴线偏差极小，减少运动过程中的偏磨问题。内孔的表面粗糙度控制在Ra1.6以下，与配套销轴配合时能够实现顺畅的相对转动，不会出现卡顿或者旷量过大的问题。

　　设计过程中首先要明确安装边界的约束条件，杆部螺纹长度需要匹配常见的安装板厚度范围，预留足够的螺纹啮合长度保证连接强度，同时避免螺纹过长导致安装后末端突出过多干涉周边构件。头部的环形外径尺寸需要兼顾铰接强度与安装空间，在保证内孔壁厚满足抗拉、抗剪强度要求的前提下，尽可能缩小头部外径，适配狭小安装空间的使用需求。头部与杆部的过渡位置采用大圆角平滑过渡，避免应力集中导致的交变载荷下断裂问题，这一点在高频往复运动的场景中尤为重要，很多早期失效的杆端件都是因为过渡圆角过小，应力集中位置产生疲劳裂纹最终断裂。

　　从安装尺寸的匹配性来看，1/4-28的英制细牙螺纹每英寸28牙，螺距约0.907mm，相比粗牙螺纹拥有更好的自锁性能，在小幅振动的工况下不容易出现松脱，适合传感器安装支架、小型调节机构这类需要长期保持位置精度的场景。铰接内孔的尺寸与对应规格的销轴采用间隙配合，配合间隙控制在0.02-0.04mm之间，既能够保证相对转动的顺畅性，又不会因为间隙过大导致传动精度下降。头部的厚度尺寸需要匹配配套的双耳连接座的槽宽，保证安装后没有多余的轴向窜动，同时也不会因为尺寸过厚无法装入连接座。

　　在建模过程中，螺纹部分采用真实牙型建模而非装饰螺纹线，能够直观展示螺纹的啮合长度与牙型参数，方便设计人员在做装配干涉检查时准确判断安装状态，避免出现螺纹啮合长度不足、螺纹与周边构件干涉的问题。头部的内孔与外圆的同轴度、杆部螺纹与头部端面的垂直度都按照实际加工的形位公差要求做了约束，模型的几何精度完全可以直接用于后续的工程图导出、装配仿真以及3D打印样件验证。在做运动仿真时，该构件可以设置铰接副的转动角度范围，模拟实际使用中的偏转极限，帮助设计人员提前排查运动过程中是否会出现构件干涉、偏转角度不足导致机构卡死的问题。

　　这类小规格杆端件在选型时经常被忽略的点是载荷方向的匹配，该构件的铰接内孔主要承受径向载荷，轴向承载能力较弱，在做机构设计时需要尽量让载荷方向沿杆部轴线或者铰接内孔的径向，避免承受过大的轴向拉压载荷，否则很容易出现头部变形或者内孔磨损加剧的问题。另外在安装时，螺纹部分的拧入深度需要至少达到螺纹公称直径的1.2倍，才能保证足够的连接强度，不能因为安装空间受限就只拧入几牙，否则在受冲击载荷时很容易出现螺纹滑牙或者杆部断裂的问题。
