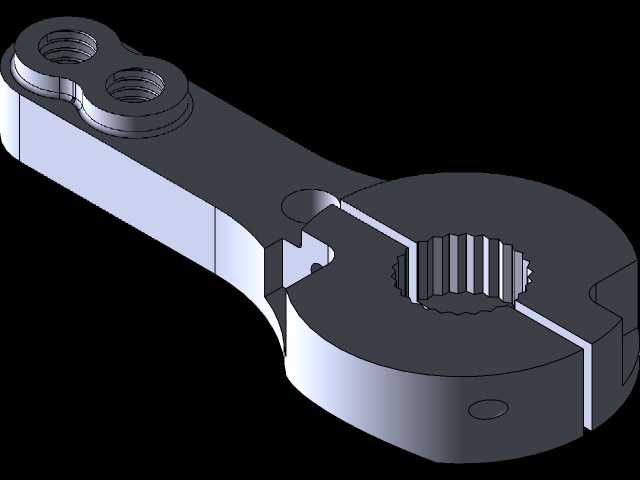

25T规格伺服传动连接臂结构设计

这款伺服臂是伺服传动系统中的核心受力连接部件，主要应用在小型伺服执行机构的动力传递场景中，常见于航模舵机传动、小型自动化设备点位执行、精密工装夹具动作驱动、小型机械手关节动力传输等领域，承担着将伺服输出轴的旋转扭矩精准传递至执行端的核心作用，是伺服动作输出链路中不可或缺的受力连接件。从实际使用场景来看，这类伺服臂需要适配标准25T规格的伺服输出花键轴，日常运行中需要频繁承受正反向旋转带来的交变载荷，同时还要兼顾传动过程中的间隙控制，避免动作传递出现迟滞或虚位，保障伺服输出的角度精度能够完整传递到末端执行件上。在功能特性设计上，这款零件采用了分体夹锁紧的结构设计，端部的开口夹套结构在安装时可以通过锁紧力抱紧伺服输出的花键轴，内孔的花键齿形完全匹配标准25T伺服轴的齿廓参数，既能够保证周向传动的扭矩传递效率，避免大扭矩输出时出现打滑丢转的问题，又可以通过夹套的预紧力消除轴孔配合的装配间隙，提升传动的刚性与重复定位精度。臂身主体采用了变截面的流线型结构设计，从夹套端到末端安装位逐步过渡壁厚，在保证整体结构强度、满足额定扭矩下抗形变要求的同时，尽可能去除非受力区域的多余材料，降低零件自身重量，减少伺服转动时需要克服的转动惯量，提升伺服的动态响应速度。末端的双螺纹孔安装位采用了同轴等高的设计，能够适配不同规格的末端执行件安装，既可以连接连杆机构实现往复直线动作的传递，也可以直接安装摆杆、拨叉等执行零件完成角度摆动输出，安装孔的位置精度经过严格校核，保证装配后执行端的动作行程与设计值完全匹配。在安装边界的设计考量上，这款伺服臂的整体外轮廓做了充分的避位设计，夹套端的外圆尺寸、臂身的宽度、末端安装位的突出高度都经过反复校验，确保安装到伺服输出轴上之后，全行程摆动过程中不会和伺服本体、周边安装支架、相邻传动零件发生运动干涉，夹套开口的槽宽经过精确计算，既保证锁紧时能够产生足够的抱紧力，又不会因为锁紧量过大导致夹套出现塑性变形，同时臂身的过渡圆角设计有效降低了应力集中风险，在频繁正反转的交变载荷下能够有效避免疲劳断裂问题，延长零件的实际使用寿命。
