利勃海尔T284矿用自卸车局部结构

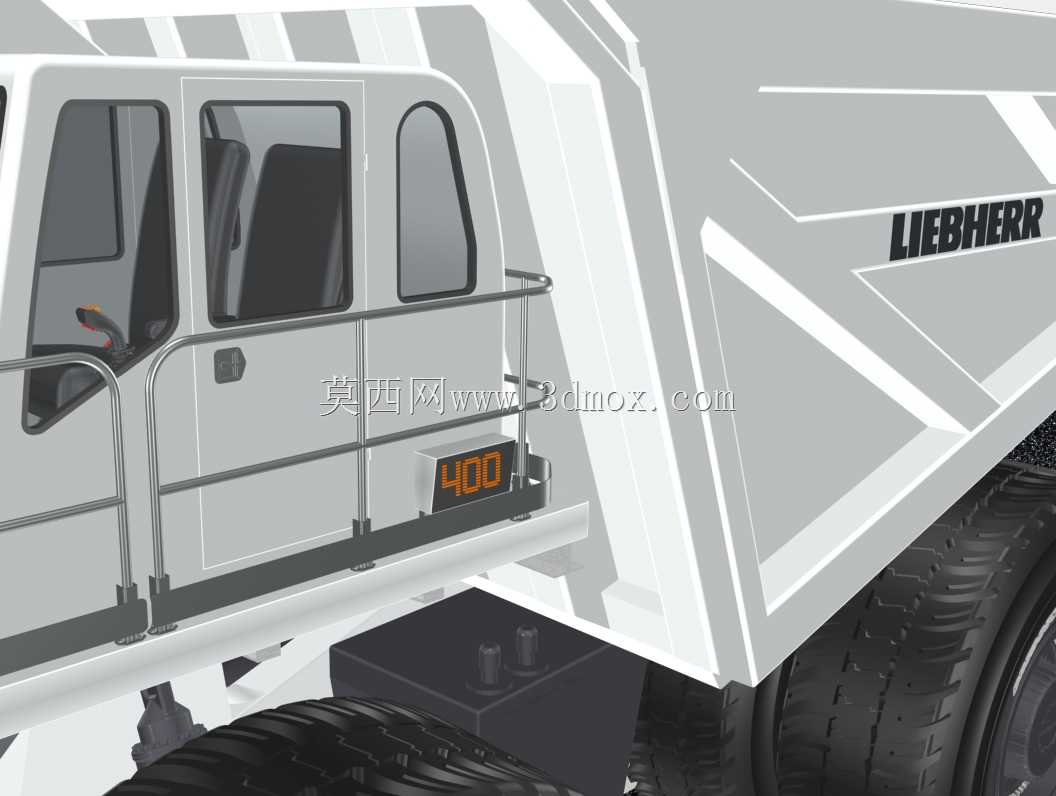

　　本次呈现的是利勃海尔T284矿用自卸车的局部结构三维设计内容，聚焦驾驶室侧部、货箱前端衔接区域以及行走机构上部的细节构造。从露天矿山开采的实际应用场景来看，这类超重型非公路自卸车承担着剥离物与矿石的短距离转运任务，作业环境遍布碎石、硬质土路，常年面对高粉尘、大坡度、连续重载的工况，因此结构设计上的每一处细节都直接关联设备的出勤率与服役寿命。先看驾驶室侧部的防护结构，外露的金属护栏采用圆管弯折成型，安装点位贴合驾驶室侧围的加强筋位置，既可以在车辆会车、贴近矿堆作业时阻挡飞溅的碎石磕碰驾驶室壳体，也能作为人员登车时的辅助扶手，护栏的管径与壁厚经过载荷校核，能够承受成年人的倚靠与轻微的侧向冲击，不会出现变形松脱的问题。

　　驾驶室侧窗的布局兼顾了视野与结构强度，主驾驶侧的大尺寸车窗保证驾驶员观察前轮与侧方作业面的视线，后侧的小尺寸固定窗则补充了后方视野，窗框采用内嵌式安装，与驾驶室蒙皮齐平，减少行驶过程中的风阻与积尘。货箱部分的结构设计充分考虑了重载冲击的需求，货箱侧板的斜向加强筋采用变截面设计，靠近驾驶室的前端区域筋条高度更高，因为装载时矿石从电铲卸下的第一落点就在这个区域，需要更强的抗冲击能力，筋条的走向顺着卸料时的物料滑动方向布置，既提升结构刚度，也能减少物料残留。货箱侧面的品牌标识采用凹陷式嵌入设计，避免长期被物料冲刷导致标识磨损脱落，也不会因为突出货箱表面造成额外的磕碰损伤。行走机构部分露出的轮胎采用大尺寸深花纹工程轮胎，

　　胎面的块状花纹设计能够在松软碎石路面提供足够的抓地力，轮胎上方的挡泥结构与货箱下沿预留了足够的跳动间隙，避免车辆在颠簸路面行驶时轮胎磕碰货箱底部。驾驶室下方的电瓶箱采用封闭式钢板结构，安装位置避开了前轮的飞溅区域，箱体的固定支架采用螺栓连接与车架纵梁固定，方便后期维护时的拆装更换，箱体顶部的两个接线柱做了加高防护处理，防止矿坑内的积水、粉尘进入造成接线短路。从安装边界来看，该局部结构与整车的衔接点位完全匹配实车的装配逻辑，驾驶室与车架的连接支座、货箱与举升机构的铰接点位置都按照实车的坐标参数还原，能够直接用于整车装配的干涉检查，也可以作为同类型矿卡结构设计的参考样例。在实际的矿山设备选型过程中，

　　这类局部结构的细节往往决定了设备的后期维护成本，比如护栏的易更换性、电瓶箱的防护等级、侧窗的密封性能，都是现场运维人员重点关注的部分，三维建模过程中对这些细节的还原，能够帮助设计人员提前预判装配与运维过程中可能出现的问题，减少物理样机阶段的修改次数。另外，该部分结构的外形尺寸严格参照实车比例缩放，驾驶室侧门的开合空间、护栏与车门之间的间隙都符合人体工程学要求，人员佩戴安全帽上下车时不会出现磕碰，侧窗的开合角度也满足通风需求，同时不会在行驶过程中因为震动出现自行关闭的情况。货箱前端与驾驶室后方的安全距离经过严格计算，即使在举升机构出现故障、货箱意外下落的极端情况下，也不会直接撞击驾驶室后部，保障驾驶室内人员的安全。车架上外露的液压管路固定点也在模型中有所体现，管卡的安装位置避开了运动部件的运动轨迹，管路的弯曲半径符合液压系统的安装规范，减少油压损失的同时也能延长管路的使用寿命。
