利勃海尔T284矿用卡车电控系统结构

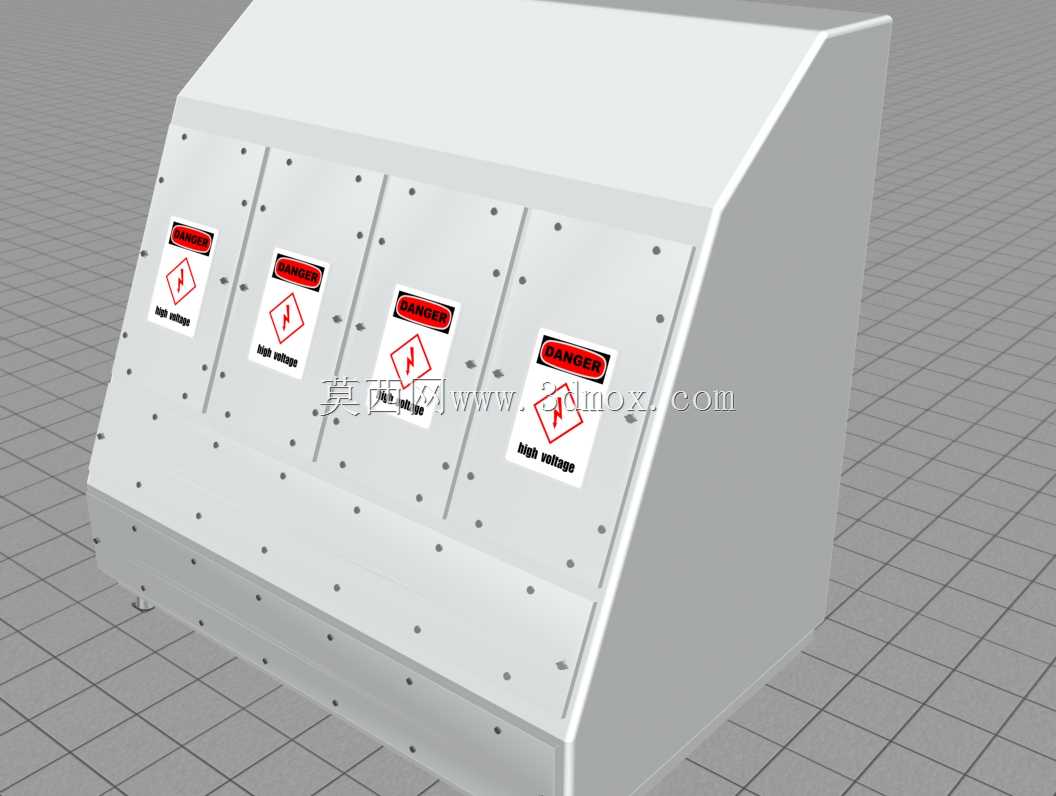

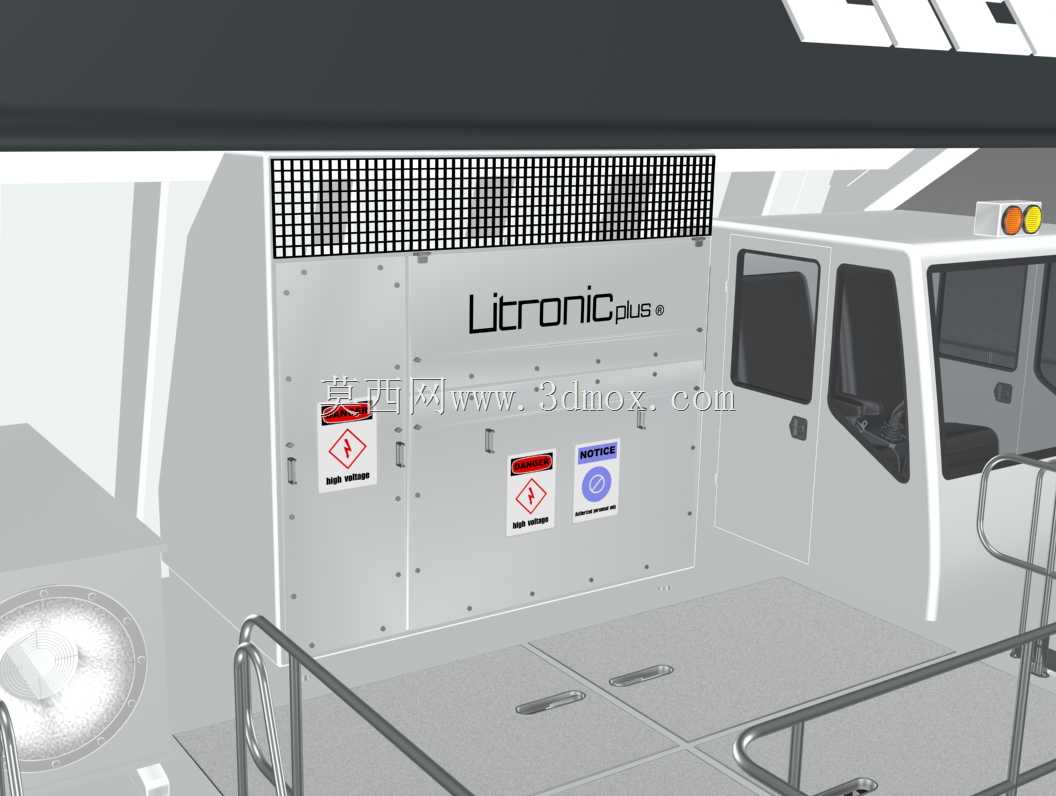

　　露天矿山开采作业中，百吨级以上矿用自卸车承担着剥离物与矿石的核心转运职能，利勃海尔T284作为当前大载重矿卡的主流机型，其搭载的Litronic Plus电控系统是整车动力分配、作业状态调控、故障诊断预警的核心载体，本次呈现的结构部分为该系统的外置安装舱段，是整车电控架构中兼顾防护性与运维便利性的关键组成。从实际矿山作业场景来看，该电控舱布置在驾驶室侧方紧邻登车平台的位置，安装边界充分考虑了矿区扬尘、碎石飞溅、极端温差的使用环境，舱体外围采用加厚冷轧钢板折弯成型的蒙皮结构，所有拼接缝处均设计有嵌入式密封胶条安装槽，可阻挡粒径1mm以上的矿尘侵入舱内，同时满足IP65级的防水要求，适配露天矿区暴雨、高压水枪冲洗车体的运维需求。

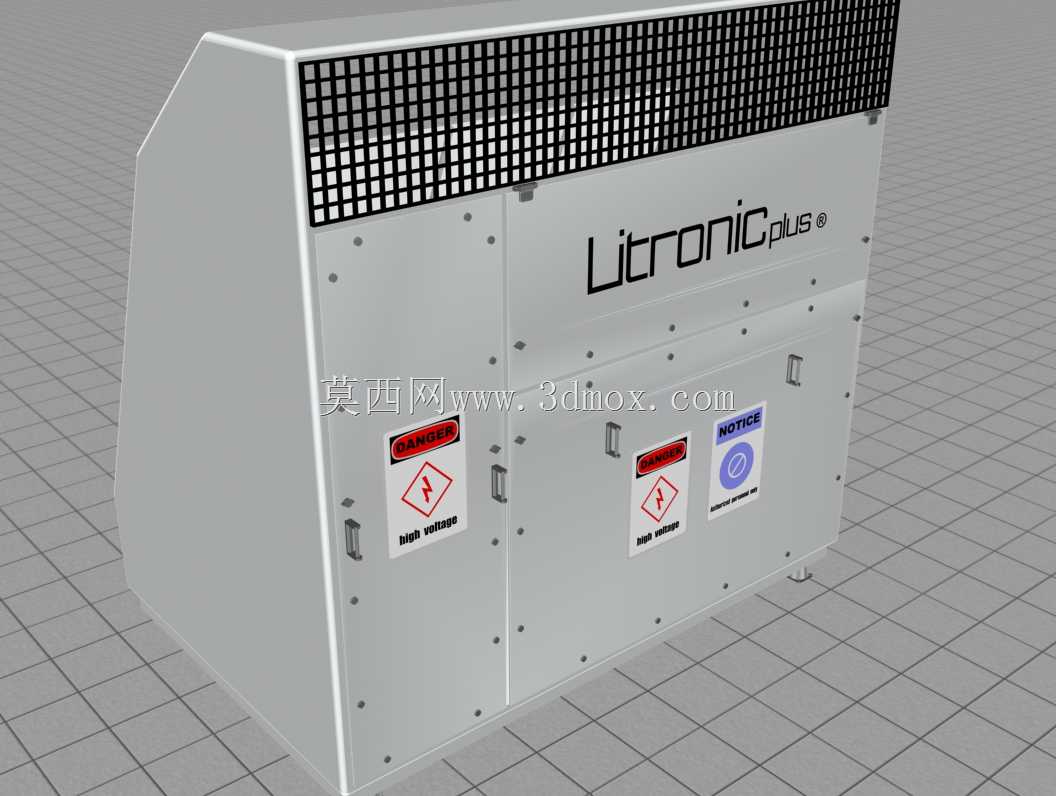

　　舱体表面预留的格栅通风区并非普通装饰结构，其网格开孔尺寸经过精准计算，既可以保证舱内功率元件工作时的自然通风散热，又能阻挡矿区常见的碎石、煤块等飞溅物撞击内部元件，格栅内侧还预留了防尘滤棉的安装滑轨，日常运维时无需拆解整个舱门，仅需抽出滤棉框架即可完成清灰更换，大幅缩短非作业停机时间。舱体表面张贴的警示标识位置经过人机工程校核，站在登车平台上的运维人员无需俯身或攀爬，即可清晰识别高压警示、操作注意事项等提示内容，标识张贴区域做了局部凹陷处理，避免高压冲洗时标识被水流冲脱，也减少日常作业中剐蹭导致的标识磨损。从设计思路来看，该电控舱采用模块化分舱布局，内部预留了标准的电气安装导轨与接线端子排安装位，不同功能的控制模块可独立拆装，

　　单个模块故障时无需拆解整个舱内布线，即可完成快速更换，适配矿山现场快修的作业需求。舱门的铰链采用重载不锈钢材质，可承受矿区-40℃到50℃的极端温差，不会出现低温脆断或高温卡滞的问题，舱门闭锁结构采用带锁止功能的压紧式把手，关闭时可将舱门均匀压紧在密封胶条上，避免矿区颠簸路面行驶时舱门出现异响或松动。舱体底部设计有一体化的走线孔与防水格兰头安装位，所有从底盘、动力舱、驾驶室接入的线缆均通过格兰头密封进入舱内，既可以固定线缆避免行驶中拉扯导致接线松脱，又能防止积水、矿尘顺着线缆缝隙进入舱内。紧邻舱体的登车平台采用防滑花纹钢板制作，周边的安全护栏高度符合矿用设备安全规范，运维人员站在平台上即可完成舱内所有元件的检查与操作，无需额外搭设登高设备，适配矿区无固定检修工位的作业特点。从安装尺寸匹配来看，该电控舱的安装支座直接焊接在车架的加强梁上，支座位置经过载荷校核，可承受整车满载行驶时的纵向与横向冲击载荷，不会出现舱体移位或焊缝开裂的问题，舱体与驾驶室之间预留了30mm的间隙，避免车辆行驶过程中两个部件产生剐蹭，同时该间隙也填充了阻燃缓冲胶条，可吸收行驶中的振动，减少振动传递到电控元件导致的接线松脱、元件损坏问题。Litronic Plus系统作为整车的控制核心，该外置舱段主要布置了电源分配模块、信号采集模块与远程通讯终端，这些模块相对核心控制器而言运维频率更高，布置在侧方外置舱内，既可以减少驾驶室内的空间占用，

　　又能避免核心控制器被频繁开启舱门带来的矿尘污染，舱内还预留了故障诊断接口的安装位，运维人员将诊断设备接入接口后，即可在平台上直接读取整车的运行参数与故障代码，无需钻入车底或进入驾驶室调取数据，大幅提升故障排查效率。针对矿区昼夜温差大的特点，舱体内部还预留了加热与散热元件的安装位，低温环境下加热元件可自动启动维持舱内温度在电子元件正常工作区间，高温环境下通风结构配合可选装的散热风扇，可将舱内温度控制在合理范围，保证电控系统在极端环境下的工作稳定性。舱体表面的Litronic Plus标识采用凹刻填漆工艺，不会因为长期的日晒雨淋出现标识脱落的问题，方便现场人员快速识别设备配置，避免不同配置机型的运维备件错配。
