传感器配套钣金安装防护外壳结构

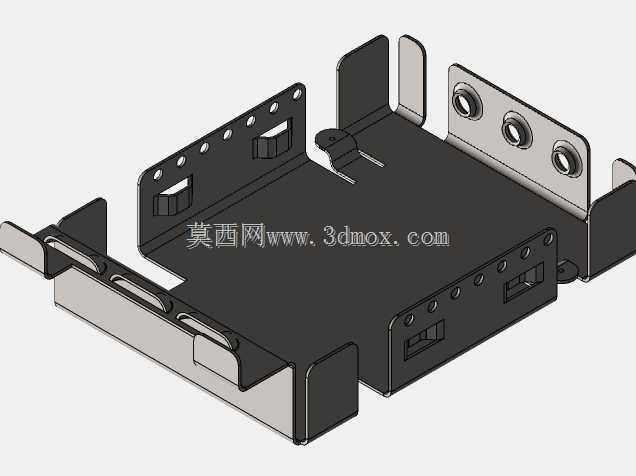

　　这类钣金壳体主要应用在工业传感检测场景中，作为外置传感器的承载与防护结构，适配车间流水线、自动化检测工位、户外小型监测点位的安装需求，能够为内部敏感的传感元件提供物理防护，隔绝生产过程中产生的切屑飞溅、粉尘飘落、轻微外力磕碰，同时预留的规整安装位可以让传感器的检测端面精准对准被测位置，避免安装偏移带来的检测误差。从结构设计来看，整体采用薄板折弯成型工艺，没有多余的冗余结构，底板作为核心承载面，平整度控制在适配传感元件安装的公差范围内，四周向上折弯的立边形成围合防护结构，其中一侧立边加工有三个同轴的安装过孔，用于固定带螺纹柱的传感端头，孔位的同轴度公差经过校准，保证传感器安装后检测方向与基准面垂直，不会出现角度偏斜。

　　两侧的折弯边加工有阵列排布的安装孔与定位卡槽，既可以通过螺栓将整个壳体固定在设备机架的型材面上，也能通过卡槽快速卡接在预先设置的安装导轨上，适配不同现场的安装条件，不需要额外制作过渡转接件。壳体上的多处缺口与镂空结构并非随意开设，一部分是为了给传感器的接线端留出走线空间，避免线缆被折弯边挤压造成线芯破损，另一部分是为了适配内部电路板的接插件位置，让外接线缆可以直接从缺口处引出，不需要在壳体内部额外预留走线弯折空间，压缩整体结构的占用体积。在设计这类壳体的时候，首先要确认内部搭载传感器的整体尺寸，包括传感主体、接线端头、配套电路板的长宽高参数，以此确定底板的最小长宽尺寸，保证内部元件放置后与四周立边保留足够的安全间隙，

　　不会出现装配干涉。其次要结合安装现场的空间边界，控制壳体整体的外轮廓尺寸，尤其是突出立边的安装耳片长度，避免安装后与周边的运动部件产生刮碰，折弯边的高度要完全覆盖内部元件的最高点，同时预留1-2mm的余量，防止外部冲击直接作用到传感元件上。安装孔的位置设计要兼顾安装便利性与结构强度，孔位距离折弯边的距离要大于两倍板厚，避免折弯过程中孔位出现拉扯变形，阵列孔的间距要适配常用的工业铝型材安装槽间距，让现场安装人员可以直接使用标准螺栓固定，不需要重新打孔攻丝。壳体表面采用发黑处理，既可以提升钣金件的防锈能力，适应车间内存在切削液、潮湿空气的使用环境，也能减少壳体表面的光线反射，避免对光学类传感器的检测精度造成干扰。在实际装配过程中，

　　这类壳体不需要额外的焊接工序，所有结构通过折弯、冲压一次成型，配合对应的固定压片就可以完成内部元件的紧固，装配效率高，后期维护时只需要拆开对应的固定压片就能更换内部传感器，不需要整体拆卸壳体，降低现场维护的工作量。针对不同的安装场景，壳体上的安装孔可以灵活调整位置，比如壁挂安装时可以将固定孔设置在壳体背部的折弯边上，导轨安装时可以在底板背部加装适配的导轨卡扣，不需要改动主体结构就能适配不同的安装需求，结构的通用性较强。在折弯工艺的处理上，所有折弯边的内角都保留了与板厚匹配的折弯圆角，避免应力集中导致钣金件出现开裂，同时折弯边的端部都做了小幅度的折边处理，去除锋利的冲切毛刺，避免装配和维护过程中划伤操作人员。壳体底部的局部冲压凸台，一方面可以提升底板的结构刚性，减少薄板受力后的变形量，保证传感器安装基准面的平面度，另一方面凸台形成的间隙可以让内部电路板与底板之间留出空气层，提升散热效果，避免传感器长时间工作产生的热量积聚在壳体内部，影响元件的工作稳定性。
