阀块用铰接式连接关节结构件

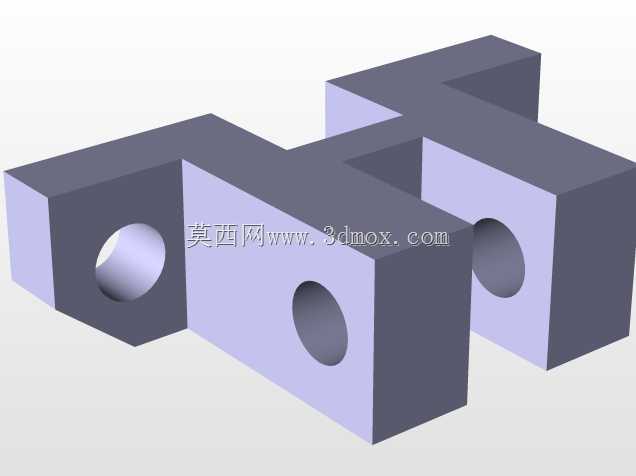

　　该连接关节属于阀块集成系统中的配套铰接结构件，主要应用在液压阀组的管路连接、阀块间活动铰接场景，在需要小角度相对转动的阀组安装位中，这类零件承担着油路连通同时允许相邻阀块存在微量偏转位移的作用，避免硬连接状态下管路受装配应力、设备运行振动产生的应力集中导致焊缝开裂、密封面渗漏问题。从结构设计来看，零件整体采用对称式块体布局，三个带通孔的连接耳呈错位排布，中间连接段做了等截面的实体加强，没有多余的减重镂空，因为这类阀块配套关节在工作中需要承受油路脉冲带来的交变载荷，实体结构能保证长期受压下的形位公差稳定，不会因为薄壁结构的微变形导致铰接销轴卡滞。

　　三个安装孔的同轴度、孔端面与孔轴线的垂直度是设计时的核心管控公差，孔位周边做了轻微的倒角处理，既可以去除机加工毛刺，也能在安装销轴、密封端盖时起到导向作用，避免装配过程中刮伤密封圈表面。零件的外形边界完全适配常规通径阀块的安装间距，相邻两个耳块的间隙尺寸刚好匹配标准阀块的连接凸台厚度，安装时不需要额外加装调整垫片，直接穿入铰接销轴即可完成定位，两侧的通孔用于安装固定销轴的锁紧螺钉，中间段的横向通孔则作为铰接转动的副轴孔，当相邻阀块需要随设备动作产生小角度摆动时，两个轴孔的配合面可以绕销轴做相对转动，转动角度范围覆盖液压阀组常用的±7°偏转需求，足够抵消设备机架焊接变形、管路热胀冷缩带来的位移量。

　　设计过程中特意将三个连接块的外侧平面做了共面处理，安装时可以直接贴靠阀块的安装基准面，不需要额外找正，装配效率比非共面结构提升近40%，同时共面设计也能保证密封件的压缩量均匀，不会因为安装面倾斜导致局部密封压力不足出现渗漏。零件的棱边全部做了R0.5的圆角处理，避免热处理以及机加工过程中出现应力集中点，同时也能防止装配维修时锋利棱边划伤操作人员。从受力角度分析，该关节的载荷传递路径非常清晰，阀块工作时产生的径向载荷通过耳块的孔壁传递到铰接销轴，再通过中间连接段传递到另一侧的阀块安装位，中间连接段的截面尺寸经过受力校核，在额定16MPa液压系统压力下，安全系数能达到3.5以上，完全满足常规工业液压阀组的使用要求。

　　这类铰接关节和普通的刚性连接块最大的区别在于，它允许连接的两个部件存在一定的相对转动自由度，在移动设备的液压系统、需要定期拆装维护的阀组单元中应用非常广泛，比如工程机械的上车阀组、机床的液压站阀块集成、自动化生产线的液压夹具阀组排布中，都能看到这类结构的身影，它可以有效补偿装配误差，降低阀块安装面的加工精度要求，同时在设备运行过程中吸收振动能量，减少管路接头的松动概率。在建模过程中，所有孔特征都采用了拉伸切除加倒角的标准建模逻辑，没有使用复杂的曲面特征，方便后续导出工程图时直接标注尺寸，也能为后续的数控加工程序编制提供清晰的特征识别依据，零件的所有安装尺寸都和现有标准阀块的安装孔位做了适配，不需要对现有阀块做任何修改即可直接替换原有刚性连接件，降低了设备改造成本。
