5寸偏心式气动轨道打磨设备结构设计

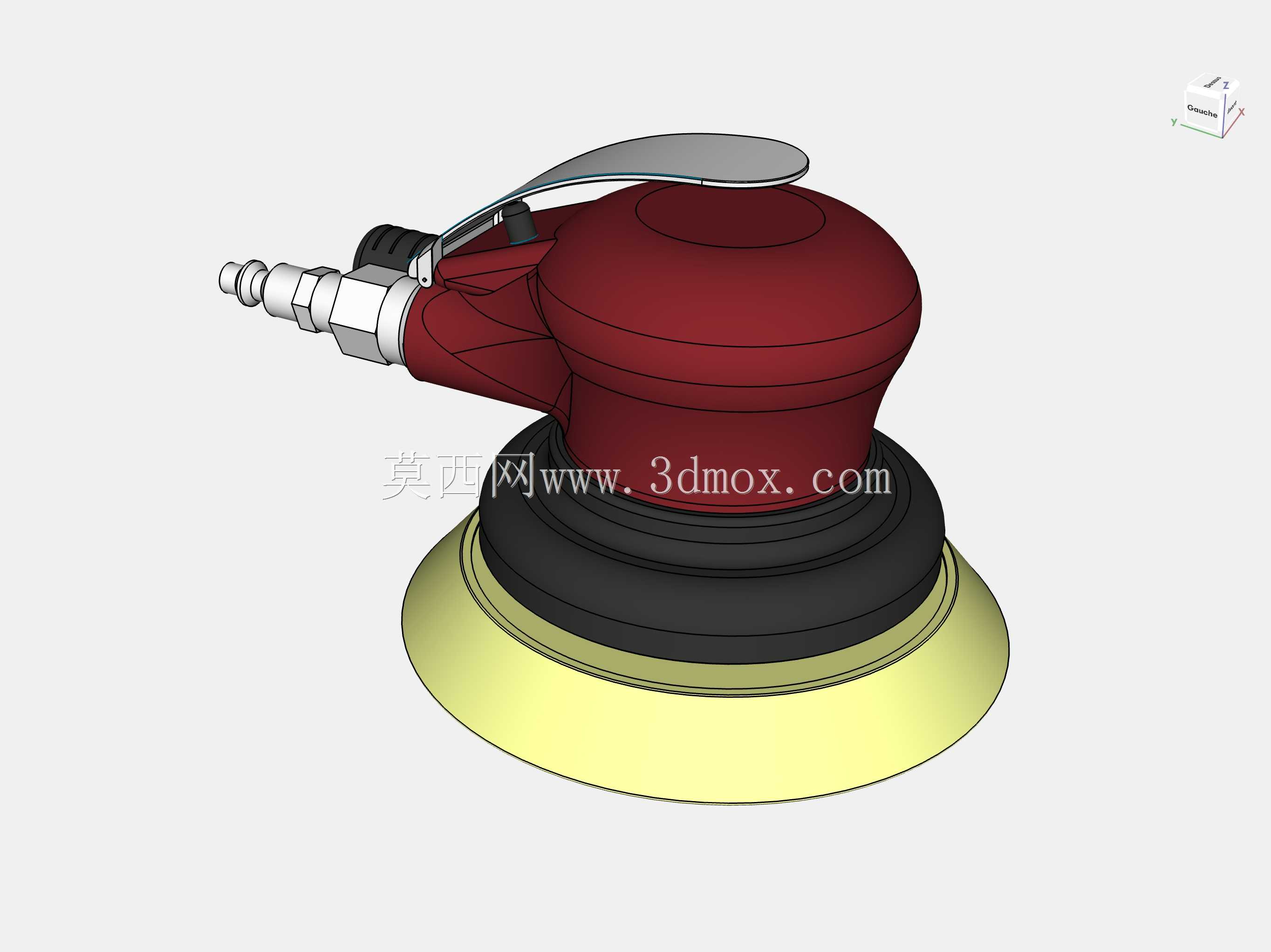

　　在汽车钣喷维修、五金件表面处理、家具漆面打磨、复合材料去毛刺的作业场景里，这类偏心气动轨道砂光机是一线作业人员接触频率极高的手持打磨工具，和电动打磨设备相比，气动驱动的结构本身没有电机发热过载的风险，长时间持续握持作业也不会出现机身发烫的问题，同时气动驱动的输出扭矩特性更软，遇到工件表面局部凸起的时候不会出现硬接触打穿漆面或者过度切削基材的问题，尤其适合对表面平整度要求高的精打磨工序。从结构设计的逻辑来看，这款设备采用5英寸标准打磨盘配置，偏心振动的轨道直径控制在5mm区间，这个参数是经过大量现场作业验证的通用规格，既可以满足粗打磨阶段的切削效率要求，也能适配细砂纸完成漆面抛光前的细磨工序，

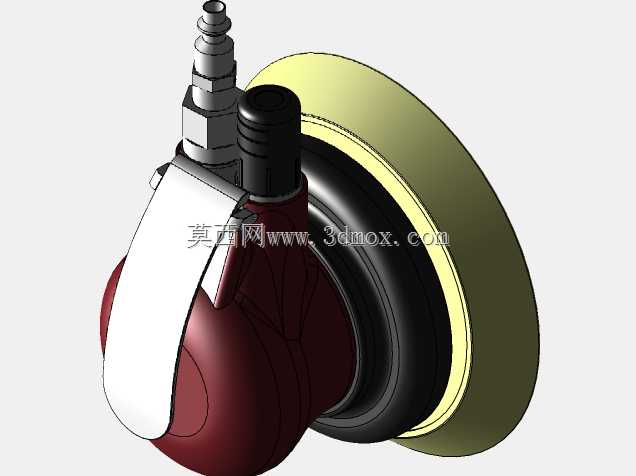

　　不会因为轨道偏心量过大导致打磨表面出现过深的圈状磨痕。机身主体的握持段采用符合人体工学的上窄下宽流线造型，上部的控制拨杆设置在握持位的拇指自然触碰区域，作业过程中不需要大幅度挪动手指就能完成气源通断的控制，拨杆的按压行程做了阻尼优化，避免长时间按压造成的手指疲劳，同时进气接头设置在机身尾部侧方，接头采用标准快插结构，适配车间通用的8mm气动气管，接头位置做了防折弯的结构强化，避免作业过程中气管反复弯折造成的漏气破损。机身下部的平衡块结构是整个设备的核心设计点，偏心轮的配重经过动平衡校准，高速振动状态下的机身反向震动能被平衡块抵消90%以上，操作人员单手握持的时候不会出现明显的麻手问题，

　　打磨盘和机身连接的位置设置了多层橡胶防尘密封结构，打磨产生的粉尘不会进入机身内部的气动马达腔体，大幅延长叶片式气动马达的使用寿命，同时密封结构的橡胶硬度选择邵氏60度的材质，既可以保证密封效果，也不会因为硬度过高影响振动传递效率。从安装边界的尺寸来看，设备整体高度控制在180mm以内，最大外径100mm，打磨盘的安装法兰采用行业通用的3孔快装结构，市面上主流的5寸植绒砂纸、背绒打磨垫都可以直接替换，不需要额外定制转接配件，机身侧面的排气口做了侧向导流设计，排出的压缩空气不会直吹工件表面，避免气流带起的粉尘二次污染已经打磨完成的工作面。在实际选型适配的时候，这类设备的气源适配压力为0.6-0.8MPa，

　　车间常规的压缩空气管路都可以直接驱动，不需要额外加装增压设备，和同规格的电动打磨设备相比，整机重量控制在800g以内，长时间举升作业对操作人员的手臂负荷更小，针对不同的作业场景，只需要更换不同目数的砂纸就可以完成从焊缝打磨、原子灰粗磨到面漆抛光前细磨的全工序覆盖，不需要在作业过程中频繁更换打磨工具。在三维建模的过程中，这类手持气动工具的结构设计需要重点关注气动马达腔体的同轴度公差，以及偏心轮和输出轴的配合间隙，间隙过大会导致振动幅度超标，间隙过小则会出现高速运转卡滞的问题，机身外壳的壁厚设计需要兼顾强度和重量要求，采用铝合金压铸成型的外壳壁厚控制在2.5mm，既可以承受日常作业的磕碰冲击，也不会造成整机重量超标，握持位置的外壳表面做了细微的防滑纹理设计，手上沾有打磨粉尘或者少量油污的时候也不会出现打滑脱手的问题。
