带滑动导轨的盘式砂光打磨设备

　　在五金加工、小型工件表面处理的作业场景里，盘式砂光设备一直是小尺寸平面、斜面工件粗磨、精磨工序里的常用工装，这款带滑动导轨结构的盘式砂光设备，针对小型工件批量打磨时的进给稳定性做了专门的结构优化，区别于传统手持工件抵靠砂盘的操作模式，滑动导轨的设计能让工件进给过程保持恒定的抵靠压力与直线进给轨迹，避免人工操作时容易出现的打磨面倾斜、进给量不均导致的工件报废问题。从实际作业用途来看，这款设备主要适配小型金属件、硬质塑料件的端面打磨、飞边去除、焊接焊点磨平以及小平面的粗糙度修整作业，在五金零配件加工、小型模具修配、教学实训加工场景中都能适配，相比带式砂光机，盘式结构的磨削接触面平整度更高，适合对平面度有一定要求的工件端面加工，

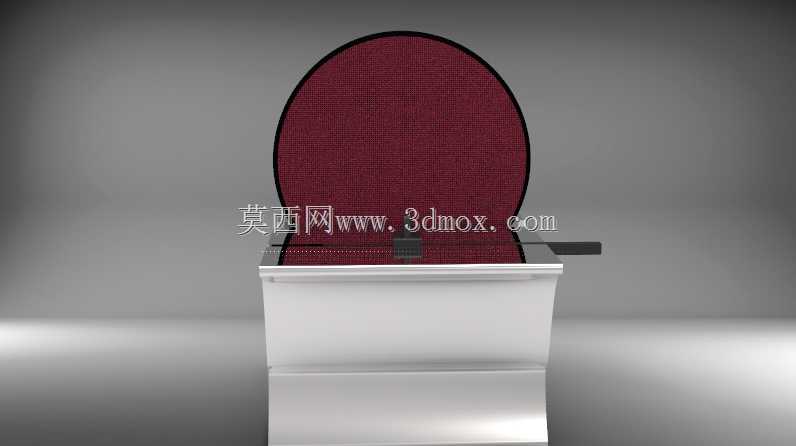

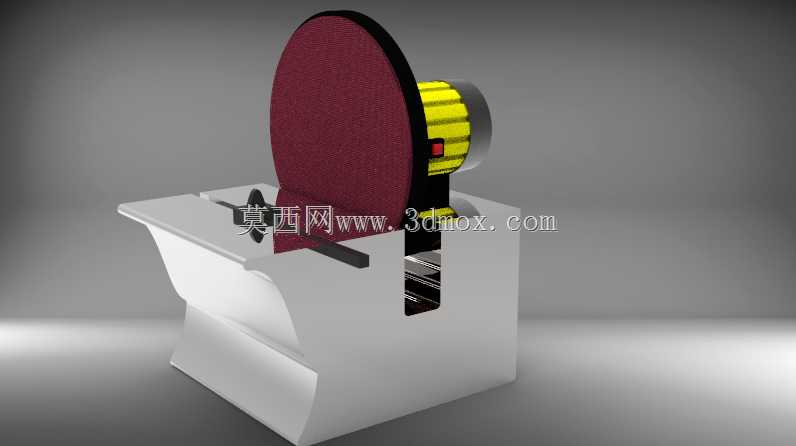

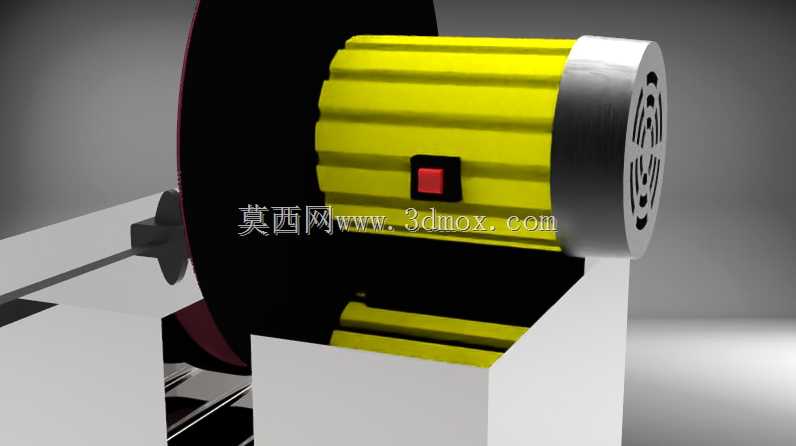

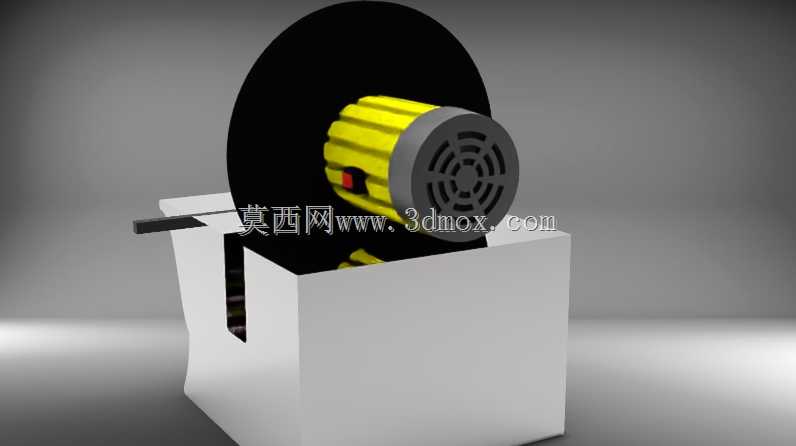

　　而滑动导轨的配置则进一步降低了操作门槛，即使是经验不足的操作人员，也能通过导轨的导向作用打磨出符合平面度要求的工件表面。从功能特性上看，设备的核心磨削部件为立式布置的圆盘砂盘，砂盘通过背部的传动结构与动力端连接，本次呈现的结构部分重点展示了磨削执行端与工件进给的导轨结构，未包含电机及相关电气控制部件，实际应用中可根据打磨工况的需求匹配对应功率的驱动电机，针对不同材质的工件调整砂盘转速，比如打磨铝合金等软质金属时可适当提高转速获得更光滑的表面，打磨碳钢等硬质材料时可降低转速提升磨削扭矩，避免砂盘过早磨损。设备的滑动导轨布置在砂盘的正前方工作台位置，导轨滑块上可配套安装专用的工件夹具，针对不同外形的工件更换对应的夹持结构，无需人工手持工件靠近高速旋转的砂盘，大幅提升作业过程的安全性，同时导轨的行程范围覆盖砂盘的有效磨削直径区间，工件在导轨上滑动时可覆盖整个砂盘的磨削工作面，避免砂盘局部过度磨损导致的砂盘使用寿命缩短问题。从设计思路层面，这款设备的结构设计优先考虑了作业稳定性与操作便捷性，底座采用整体式的箱型结构设计，底部预留了足够的配重安装空间，设备运行时的振动可通过厚重的底座结构吸收，避免高速磨削时设备出现晃动影响打磨精度；砂盘的安装法兰做了同轴度优化设计，保证砂盘旋转时的端面跳动量控制在合理区间，避免跳动过大导致打磨面出现振纹；滑动导轨采用了矩形导轨的结构形式，相比直线滚珠导轨，矩形导轨的抗侧向载荷能力更强，

　　打磨过程中工件受到的磨削反作用力可通过导轨面均匀承载，不会出现滑块卡滞或者导轨变形的问题，同时导轨的安装面与砂盘工作面做了平行度校准设计，保证工件沿导轨进给时，工件待打磨面与砂盘工作面始终保持恒定的接触角度，无需操作人员反复调整工件姿态。关于外形尺寸与安装边界，这款设备的整体占地尺寸适配小型加工车间的工位布置，底座的安装平面预留了地脚螺栓的固定孔位，安装时需要保证工作台面的水平度误差控制在允许范围内，避免导轨倾斜导致打磨角度偏差；砂盘的顶部预留了防尘罩的安装位置，实际配套使用时可加装防尘罩连接工业除尘系统，收集打磨过程中产生的粉尘，改善作业环境；滑动导轨的两端设置了行程限位块，避免滑块进给超程导致工件碰撞砂盘边缘或者脱离导轨，

　　限位块的位置可根据工件的实际打磨长度进行调整，适配不同尺寸工件的打磨需求；工作台的落料位置设计了倾斜的落料斜面，打磨产生的磨屑与废砂粒可沿斜面滑落至设备前方的集屑槽内，方便日常清理维护，避免磨屑堆积在导轨面内导致滑块滑动不畅。在实际结构建模过程中，这款设备的各个配合面都预留了合理的装配公差，导轨与底座的连接采用螺栓定位加销钉锁紧的方式，保证长期使用后导轨的位置精度不会出现偏移，砂盘主轴的轴承安装位做了同轴度公差约束，保证主轴高速旋转时的运行稳定性，整体结构没有冗余的设计部件，所有结构都围绕打磨作业的实际需求设置，既保证了设备的结构刚性，又控制了整体的制造成本，适合小型加工场所作为常规磨削设备配置，也可作为非标打磨设备的基础结构进行针对性改造，适配特殊工件的打磨作业需求。
