制琴用滚筒式厚度砂光加工设备结构

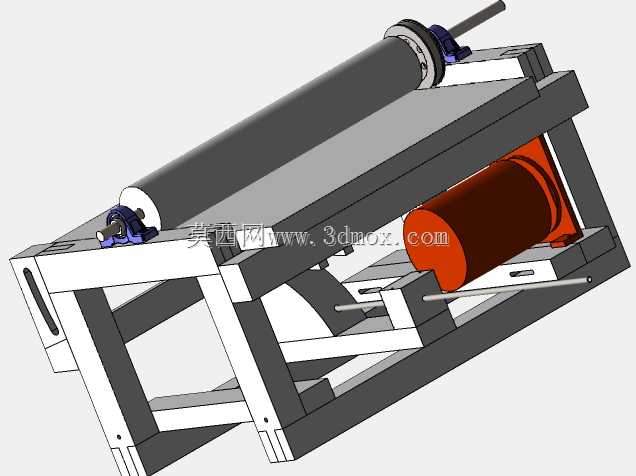

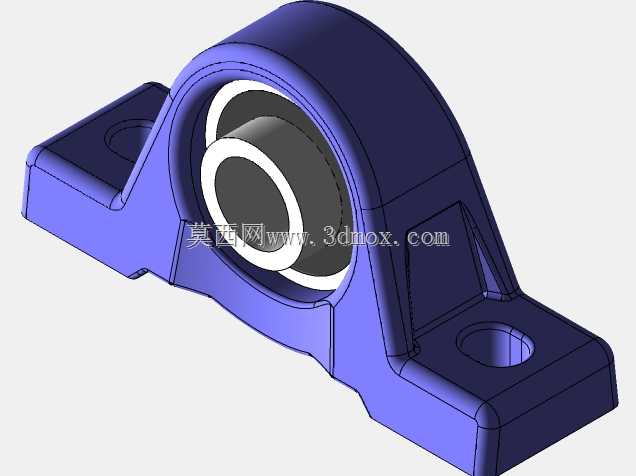

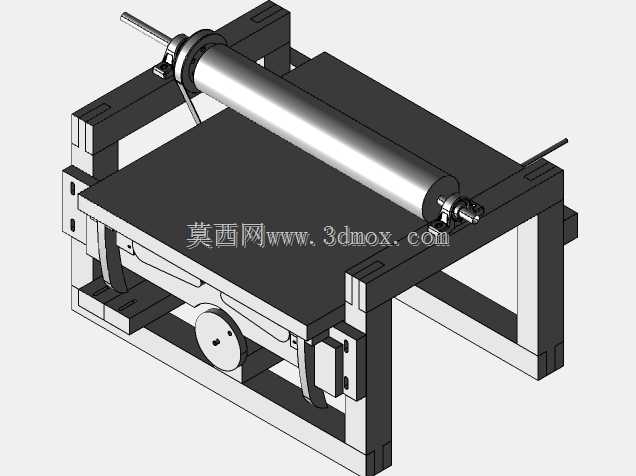

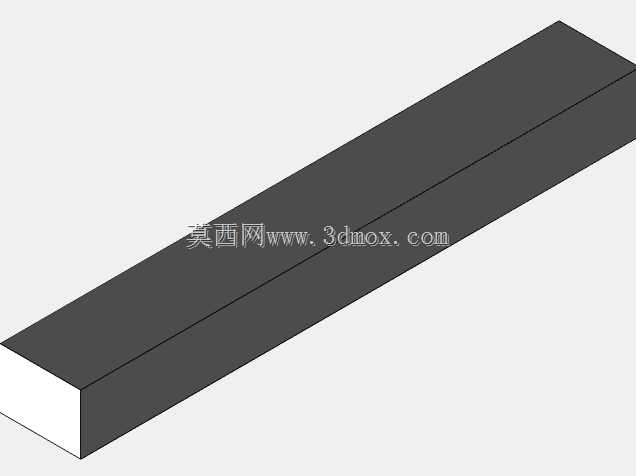

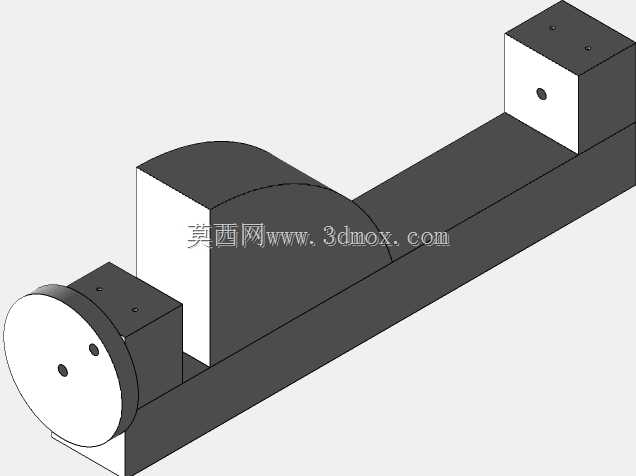

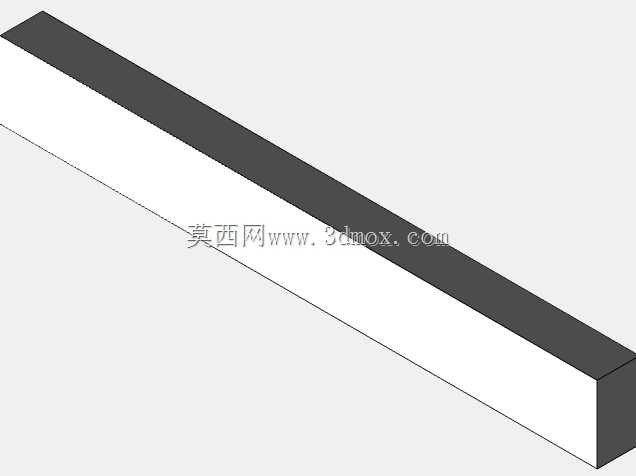

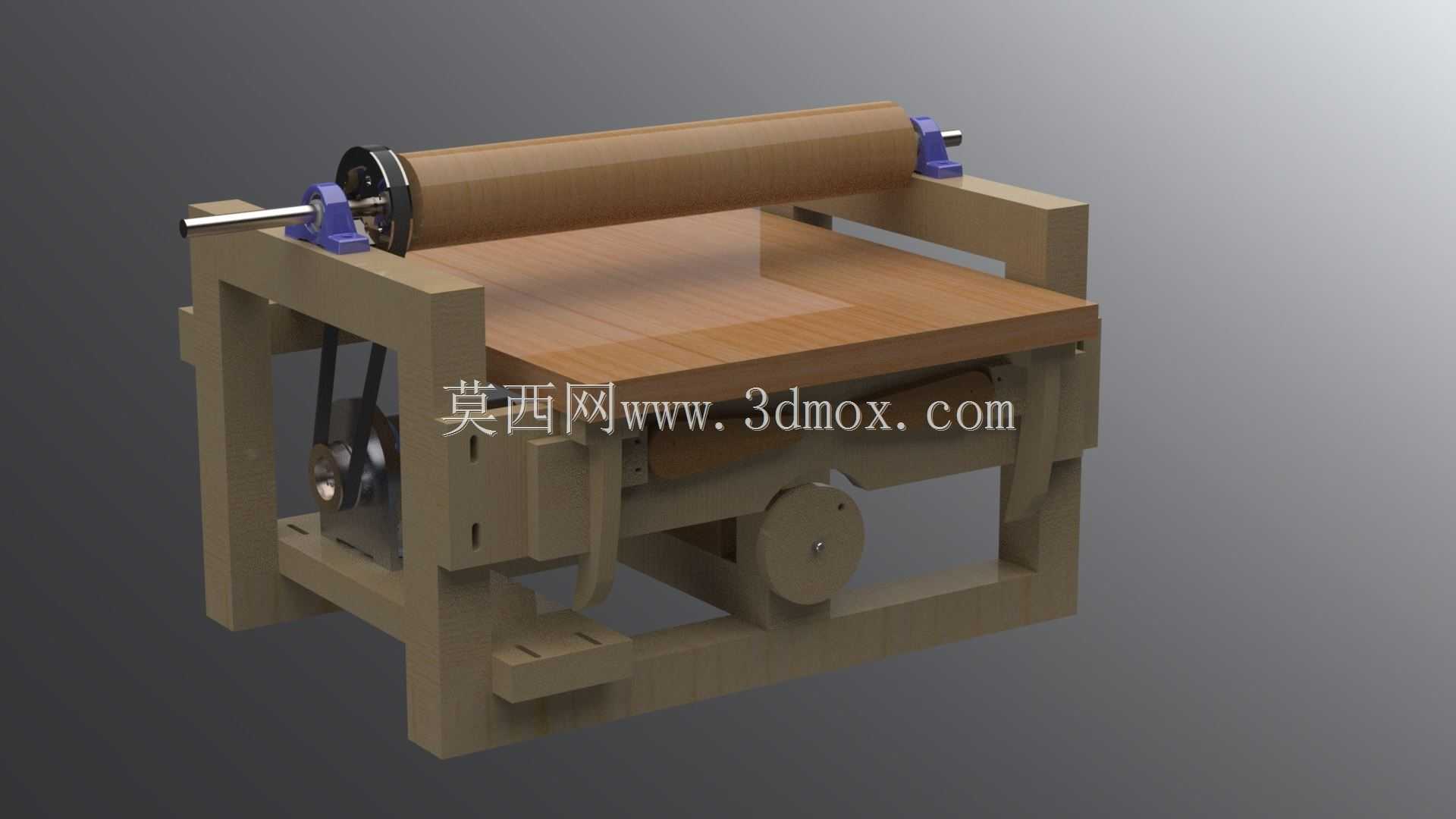

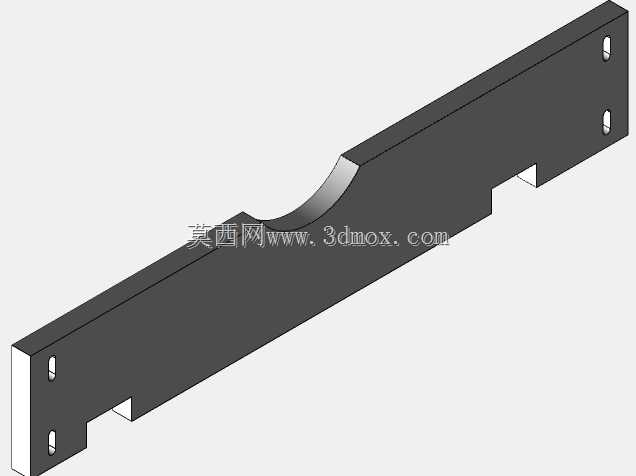

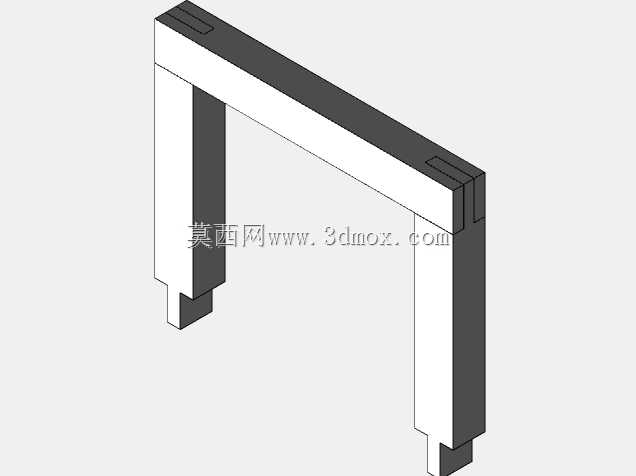

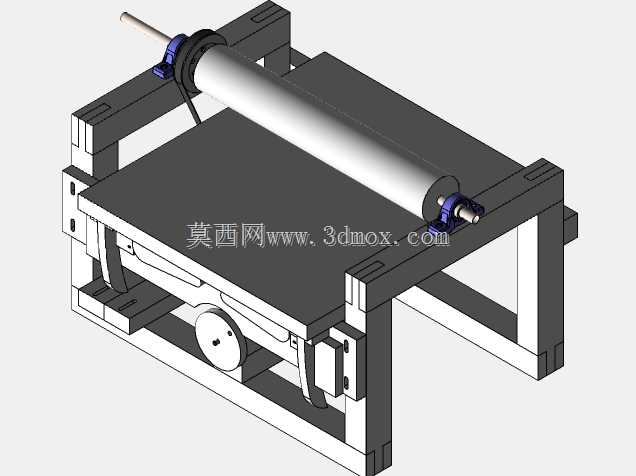

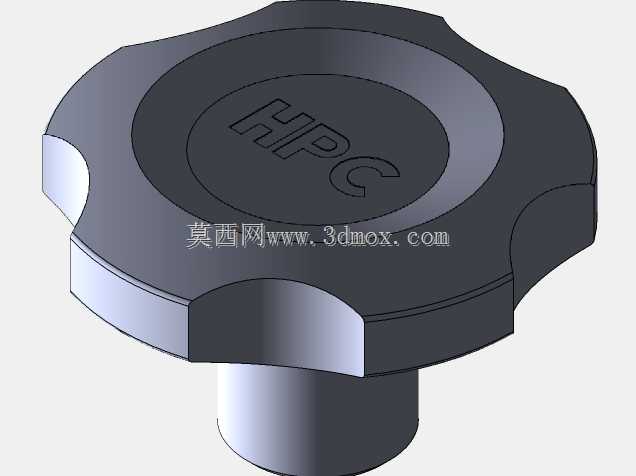

　　这款滚筒式砂光设备主要面向乐器制作工坊的木料精加工场景，尤其适配吉他、提琴等弦乐器的音板、肋木等薄壁木质构件的厚度校准与表面砂光工序，也可迁移至小型木作工坊的薄料平面打磨作业，解决手工砂磨厚度不均、平面度差的加工痛点。设备采用框架式焊接机架作为承载主体，机架整体采用方管拼焊结构，底部预留四个地脚安装孔，可直接固定在木质或钢制工作台面上，安装时需保证机架上平面的水平度误差不超过0.1mm/m，避免砂削过程中出现进料偏斜、厚度不均的问题。核心砂削组件为水平布置的包覆砂布滚筒，滚筒两端通过带座轴承固定在机架上部的可调支座上，支座处设置有微调螺杆结构，可实现滚筒与下方进料平台之间的间隙调节，调节范围覆盖0.

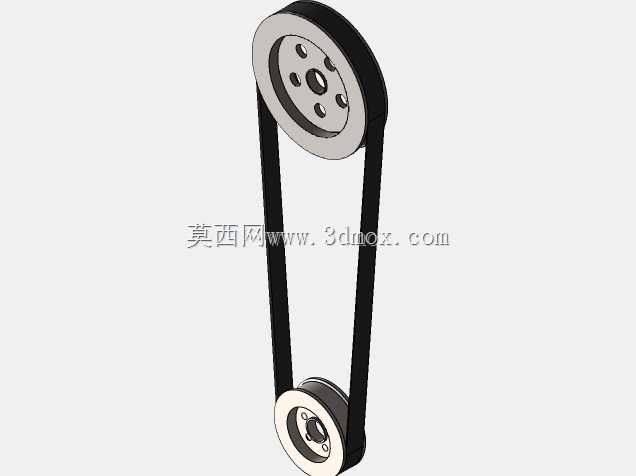

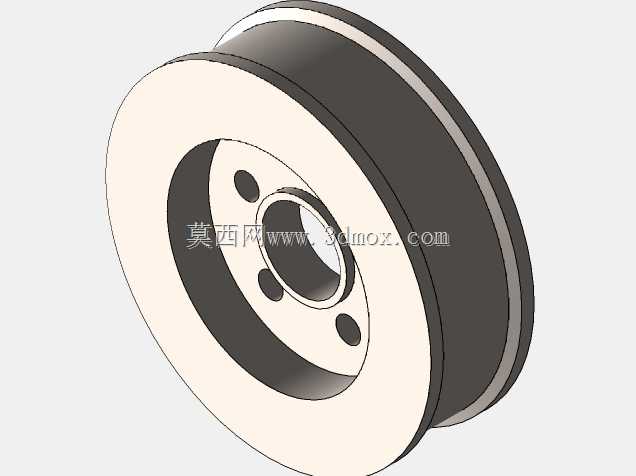

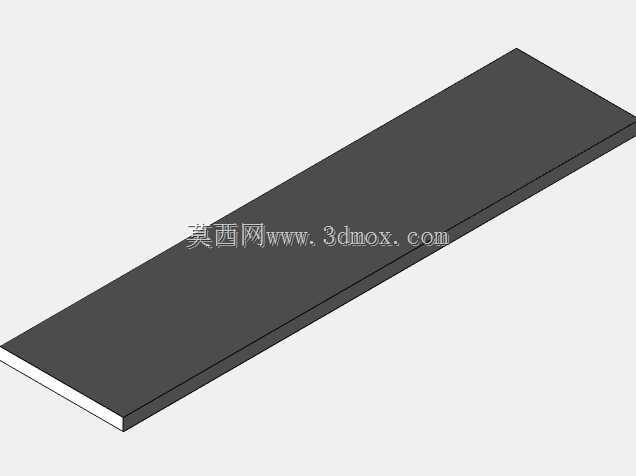

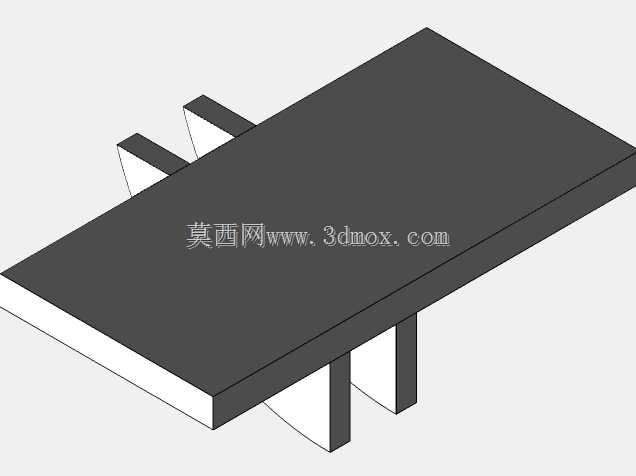

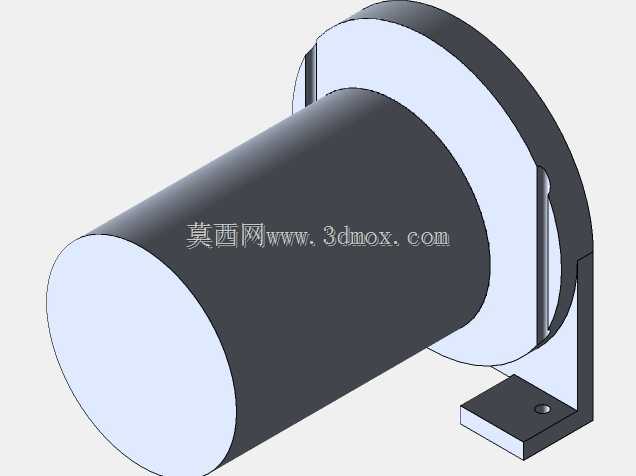

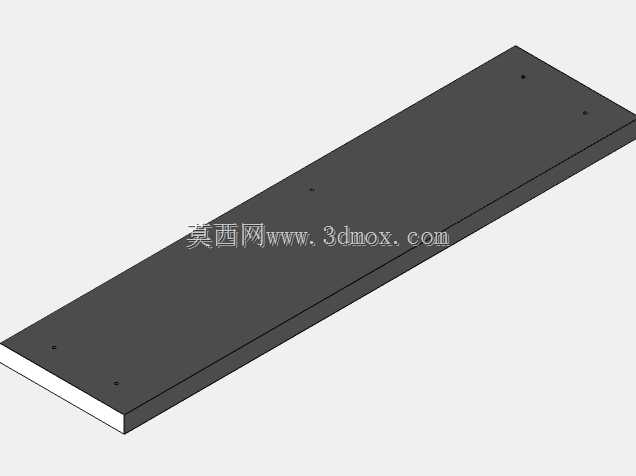

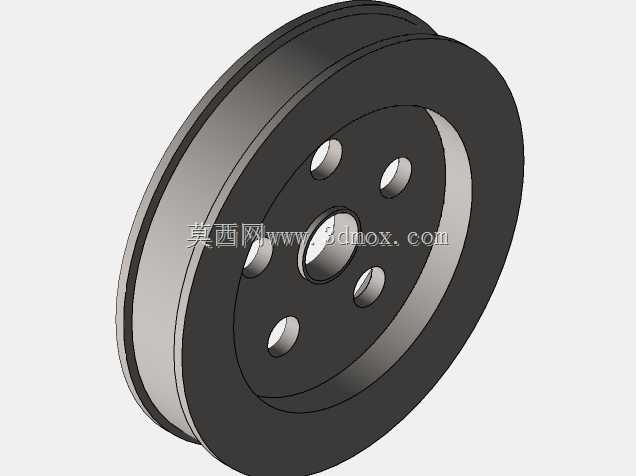

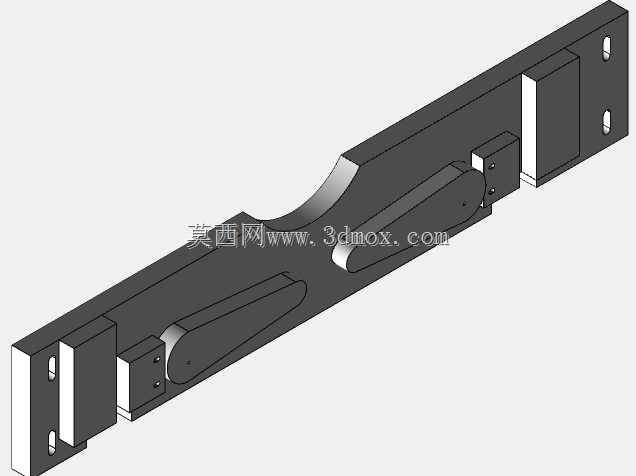

　　5mm到10mm的常见薄木料加工厚度，满足不同规格乐器音板的砂削厚度需求。进料平台采用高密度硬质木板铺设，表面做耐磨涂层处理，平台下方设置有偏心轮振动机构，工作时可带动平台做小幅往复进给，配合滚筒的定速旋转，实现木料表面的均匀砂削，避免固定进给导致的砂痕过深、局部过磨问题。传动部分采用电机带轮减速结构，电机布置在机架下部的空腔内，通过V带将动力传递至滚筒主轴，带轮外侧设置有全封闭防护罩，避免木屑进入传动部件造成磨损，同时降低作业过程中的安全风险。设备整体结构紧凑，横向宽度适配常规600mm幅面的木料加工，纵向深度控制在500mm以内，不会占用过多工坊操作空间，机架侧面预留有除尘接口，可外接小型工业集尘器，及时抽走砂削产生的木屑，

　　保持作业环境整洁，也避免木屑附着在砂布表面影响砂削精度。设计过程中重点考量了薄壁木料加工的防压损需求，滚筒表面包覆的是软质橡胶基底再粘贴砂布，相比硬质钢辊可减少对薄木料的局部压强，避免砂削过程中木料出现压痕、开裂问题，同时滚筒的转速设置在1200r/min的区间，兼顾砂削效率与表面加工质量，不会因转速过高导致木料表面焦糊，也不会因转速过低出现砂削纹路粗糙的问题。
