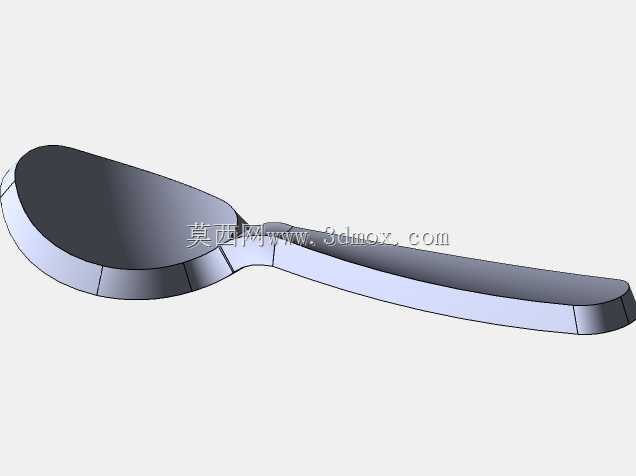

曲面结构家用餐勺三维数字化建模

　　日常餐厨场景里的手持餐勺，是接触频次极高的日用五金构件，这次的曲面建模完全围绕实际使用的人机需求展开，没有做多余的装饰性结构，所有曲面过渡都贴合握持、盛取的实际动作逻辑。先从盛取端的勺头部分说起，勺头的内凹曲面不是规则的球面弧段，靠近勺柄衔接处的弧面曲率做了渐进收窄，边缘做了0.8mm的薄边过渡，既能够保证舀取流质食物时不会出现挂流，也能避免边缘过于锋利划伤唇部，勺头的整体轮廓做了微椭圆修型，长轴方向和勺柄走向保持一致，送食入口时的角度适配大部分人的进食姿态，不会出现食物侧漏的问题。勺头的背部曲面做了等厚偏移处理，整体壁厚保持均匀的1.2mm，这个厚度是兼顾结构强度和握持重量的平衡值，过薄会导致勺体受力后容易出现弯折变形，

　　过厚则会增加整体重量，长时间握持容易产生疲累感。再看勺柄部分的结构，和勺头衔接的位置做了平滑的G2曲面连续，没有出现生硬的折角，既避免了清洁时的卫生死角，也能让握持时的受力均匀分布在整个柄身，不会在衔接位置出现应力集中。勺柄的截面不是规则的矩形，靠近勺头的位置截面偏扁宽，越往尾端截面逐渐收窄并做了微弧凸起，刚好贴合指腹的握持曲面，尾端做了小圆角收边，没有尖锐的棱角，放置在桌面时也不会因为磕碰出现硌痕。建模过程中优先处理的是曲面的连续性问题，勺头和勺柄的衔接位置如果仅做G1连续，渲染和实际加工时会出现明显的棱线，因此所有主曲面都采用G2曲率连续搭建，再通过曲面裁剪、加厚的方式生成实体，避免实体建模时容易出现的曲面褶皱、壁厚不均的问题。

　　从安装和适配的边界来看，这个餐勺的整体长度控制在180mm以内，勺头最宽处为40mm，整体占用的收纳空间和常规家用餐勺完全匹配，可以适配普通的餐具收纳盒、洗碗机筷勺篮的卡位，不需要额外调整收纳空间。实际使用场景中，除了日常家庭用餐，这类曲面结构的餐勺也可以适配餐饮门店的配餐需求，均匀的壁厚结构也适合不锈钢冲压、食品级塑料注塑的量产工艺，建模时预留的脱模斜度完全覆盖了量产开模的需求，勺柄尾端的平面区域也预留了激光打标、品牌标识印刷的位置，不需要二次调整曲面结构。很多新手在做这类日用餐具建模时，容易把勺头曲面做成规则的半球形，实际使用时会发现舀取的食物容易在勺头边缘残留，而且握持时勺头的重心过于靠前，手腕需要额外发力保持平衡，

　　这次建模时特意把勺头的重心后移了3mm，和勺柄的握持重心点重合，手持时勺体能够自然保持水平，不需要刻意调整手腕角度就能稳定盛取食物。另外勺头边缘的过渡弧面做了微抬处理，当勺体倾斜30度时，流质食物会顺着勺头的前端弧面流出，不会从两侧洒漏，这个角度刚好是日常进食送食的常规倾斜角度，完全贴合普通人的使用习惯。整个模型的曲面没有多余的碎面，所有曲面拆分都遵循加工逻辑，后续如果要做工程图导出、开模分析，不需要重新修补破面，能够直接导入到工程模块做壁厚分析、拔模检测，曲面的公差控制在0.01mm以内，完全满足工业量产的精度要求。
