传感器配套弯折式操作手柄结构设计

　　这款弯折式操作手柄，主要适配传感类检测设备的手动调节工况，在工业现场的传感单元校准、检测工位行程微调、触发式传感器手动复位等场景中承担力传递与操作执行的作用。不同于常规直柄操作件，该手柄采用了带弯折角度的杆身设计，在实际安装使用时，能够避开设备外壳的突出结构、相邻排布的管线与其他操作部件，让操作人员的手部拥有充足的活动空间，不会在扳动操作时出现磕碰、卡滞的问题。

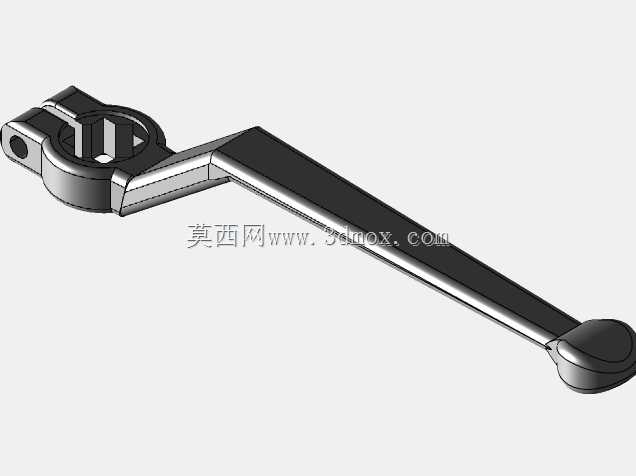

　　从结构设计逻辑来看，手柄的安装端采用了带四方孔的环形基座结构，四方孔与设备调节轴的四方端头配合，能够传递更大的扭矩，避免长期使用后出现配合打滑、空程量过大的问题；基座侧面预留的横向销孔，可通过圆柱销将手柄与调节轴做轴向锁定，防止设备运行过程中受振动影响出现手柄松脱、移位的情况。基座与杆身的过渡位置做了圆弧加厚处理，这个位置是操作时应力集中最明显的区域，加厚过渡能够分散扳动时的剪切应力，避免长期反复受力后出现根部断裂的问题，适配工业场景下高频次操作的耐用性要求。

　　杆身部分采用了变截面的设计逻辑，靠近基座的位置截面尺寸更大，向握持端逐步收窄，在保证整体结构强度的前提下，尽可能降低手柄自身的重量，减少长期操作带来的手部疲劳。杆身表面做了平面贴合的防滑结构设计，不需要额外包覆防滑套，就能让操作人员在戴劳保手套操作时获得足够的摩擦力，不会因为手上沾有油污、切削液出现打滑的情况。握持端的端头采用了圆弧包边的球形端头设计，没有尖锐的棱角，即使操作时施力角度出现偏差，也不会划伤操作人员的手部，符合工业操作件的安全设计要求。

　　从安装边界来看，该手柄的安装基座为环形结构，安装时不需要从轴的端头穿入，可直接卡入对应直径的调节轴后通过销钉锁定，对于已经完成装配的设备，后期更换手柄时不需要拆解周边的其他零部件，能够大幅降低现场维护的拆装工作量。手柄的弯折角度经过实际工况验证，当基座固定在水平伸出的调节轴上时，杆身会向下倾斜一定角度，操作人员站在设备正面操作时，手腕可以保持自然的握持角度，不需要刻意抬臂或者扭腕，长时间操作也不会出现关节劳损的问题。

　　在功能适配性上，这款手柄的操作扭矩范围覆盖了常规传感类设备调节的需求，既可以用于需要小幅度微调的灵敏度校准场景，也可以用于需要较大扳动力的行程开关触发、锁止机构解锁场景。杆身的长度经过力矩匹配设计，操作人员只需要施加较小的握力，就能在安装端获得足够的输出扭矩，不需要借助额外的加力杆，就能完成常规的调节操作。整体结构没有复杂的活动部件，不存在易损的铰接、弹性结构，在多粉尘、有少量切削液飞溅的工业车间环境中，也不会因为异物进入结构缝隙出现卡滞，日常维护只需要定期在安装孔位置涂抹少量润滑脂，就能保证长期顺畅使用。

　　在实际选型适配时，需要重点核对安装轴的四方截面尺寸、销孔的位置高度，确保手柄安装后，杆身的弯折方向不会和设备周边的防护板、走线槽产生干涉；如果是用于频繁往复扳动的工况，还需要确认基座与轴的配合公差，避免间隙过大导致操作空程影响调节精度。这款手柄的结构没有采用特殊的异形曲面，常规的机加工工艺就可以完成生产，不需要开模，小批量定制时也能控制加工成本，对于设备改型、老旧设备配件替换的场景有很好的适配性。
