带雨水收集坡道的户外储物棚屋

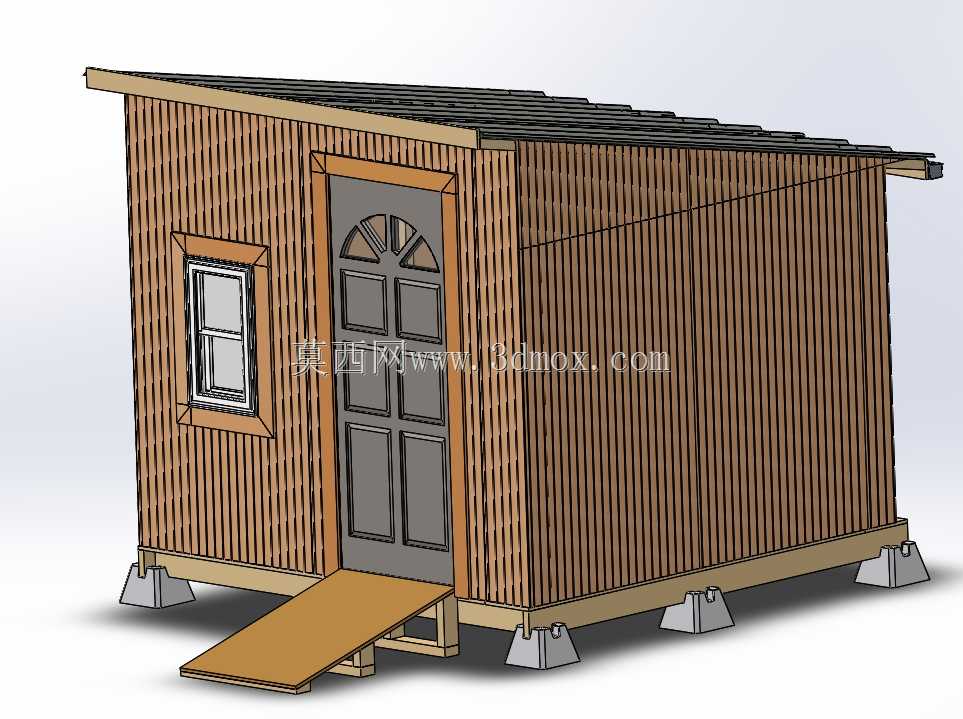

　　这套棚屋结构面向庭院工具存放、户外杂物收纳与小型作业间改造场景，整体采用8英尺乘9英尺的平面布局，单坡斜屋顶向集水侧倾斜，屋面排水经檐沟与落水管直接导入旁侧蓝色储水桶，形成简易的雨水收集回路，可用于庭院浇灌、场地清洗等非饮用水用途。棚体主体为木质框架配合竖向外墙挂板，门侧设置带格条的采光窗，入户门采用带拱形上亮的分格门板，门前搭接一块斜坡板，消除室内外地坪高差，方便手推车、小型机具或轮椅进出。底部由多组混凝土垫块支撑，将木构架抬离地面，减少地潮对底梁的侵蚀，同时便于通风与找平调整。

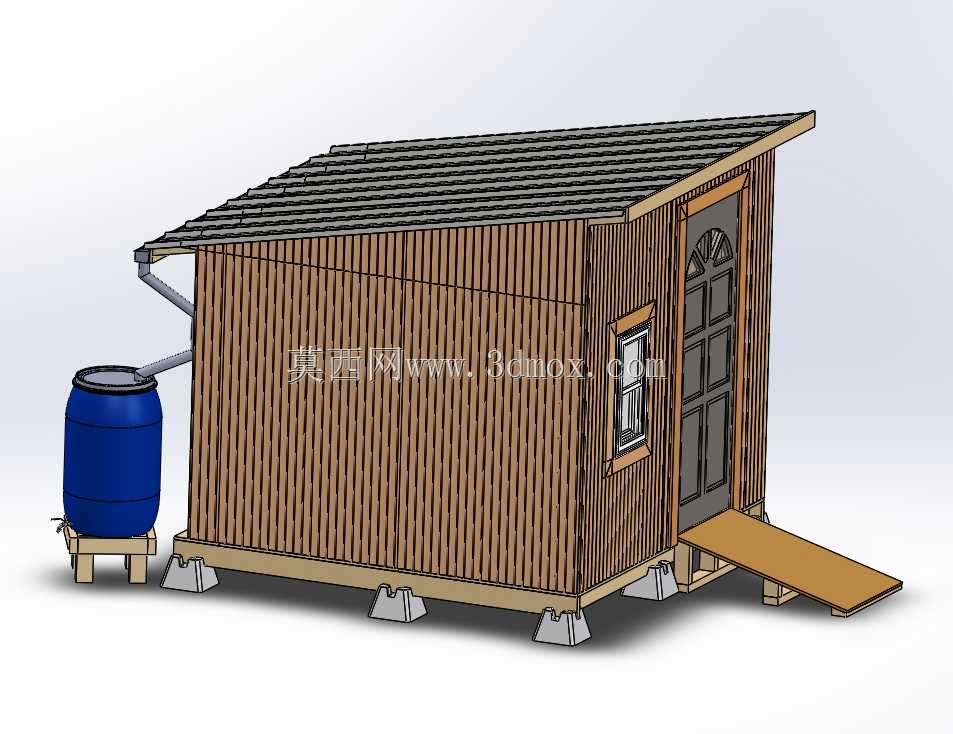

　　从结构建模角度看，斜屋顶的坡度方向、檐口挑出长度与落水管位置需要协同确定：挑檐既要保护外墙挂板免受雨水直冲，又要保证汇水能够顺畅进入檐沟；落水管沿山墙外侧下行，末端转向储水桶上口，管路避让窗洞与门框。储水桶安置在独立木制小支架上，支架高度与桶底、落水管出口形成合理落差，桶体满水后的载荷需在支架腿与地面接触处予以考虑。坡道板一端搭在门槛处，一端落地，板面宽度与门洞匹配，两侧无护栏时适用于低高差、缓坡度的短距离通行。

　　安装边界上，棚屋占地需预留垫块布置范围、门前坡道展开长度以及桶侧检修空间；后侧与侧墙应留出外墙维护和屋面排水检修距离。墙体骨架、门窗开洞、屋面条板、垫块定位与坡道搭接关系在三维中均按装配关系搭建，便于核对碰撞、统计构件并指导现场下料。对于需要扩展的场景，可在该结构基础上调整开间进深、更换屋面材料、增加通风百叶或内部货架，而雨水管走向、桶位和门前无障碍通行逻辑仍可保留。
