斑马TC70条码扫描器充电连接插头结构

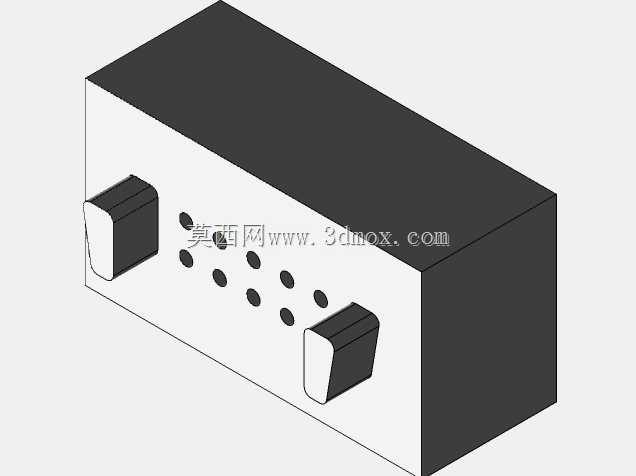

　　在物流仓储、零售门店盘点、生产制程追溯这类高频使用手持条码采集设备的场景里，充电接触的可靠性直接决定了设备的在线率，不少现场运维都遇到过充电底座触点氧化、对位偏差导致设备充不进电，交接班时设备宕机影响作业效率的问题，这款适配TC70系列条码扫描器的充电插头，就是针对这类手持终端的座充对接需求做的结构设计。从实际使用逻辑出发，手持终端放回充电座的时候，操作人员往往不会刻意精准对位，大多是随手将设备卡入充电槽，所以插头的导向结构必须能容忍一定的对位偏差，这款插头两侧设置的凸起定位块，和扫描器尾端的定位凹槽做了匹配，插入时可以自动导正位置，避免触点错位造成的接触不良。触点布局上，设计了两组GND接地触点和一组5V供电触点，

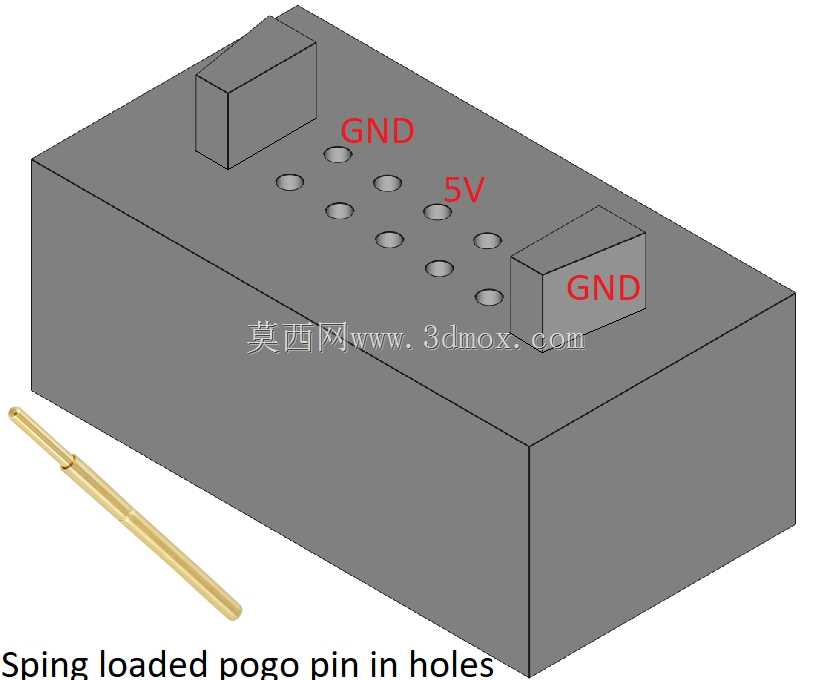

　　接地触点分置供电触点两侧，一方面可以在插接过程中先接触接地端，释放设备端的静电，避免插拔瞬间的静电脉冲损坏扫描器内部的电路元件，另一方面双接地的设计也能降低充电回路的接触电阻，大电流充电时减少触点发热，提升长时间充电的稳定性。触点采用弹性顶针结构，也就是图中展示的镀金插针，每根顶针内部都设置了压缩弹簧，允许一定的轴向压缩行程，哪怕插头和设备端的接触面存在微小的平面度误差，也能保证每个触点都可靠贴合，镀金层的选择是考虑到仓储、零售现场可能存在的灰尘、潮湿空气影响，降低触点氧化的速率，延长接触件的使用寿命。从安装边界来看，这款插头的基座采用矩形块状结构，外壳做了直角加强筋设计，在充电座的安装槽内可以通过侧边的卡扣或者螺丝直接固定，

　　基座的外形尺寸适配TC70系列扫描器尾端的充电接口凹腔，不会和设备外壳产生干涉，插头突出安装面的高度经过匹配，设备放入充电槽到位后，顶针的压缩量刚好处于最佳工作区间，既不会因为压缩量过大导致顶针弹簧疲劳失效，也不会因为压缩量不足导致接触电阻过大。设计过程中还考虑了误插防护，两侧的定位块采用不对称布局？不对，仔细看结构，两个定位块的位置和设备端的凹槽一一对应，反向插入时定位块无法卡入凹槽，从物理层面避免反插导致的电源极性接反问题，不需要额外增加电路防反接元件，降低充电座的电路成本。触点的排布间距做了足够的电气间隙设计，5V触点和两侧GND触点之间的间距满足低压电器的安全绝缘要求，哪怕现场有灰尘、凝露附着在插头表面，也不会造成极间短路，

　　提升复杂工况下的使用可靠性。从结构强度角度，基座采用耐温的工程塑料材质，日常插拔过程中受到的侧向力可以通过基座整体分散到充电座的安装结构上，不会出现基座开裂、触点松脱的问题，顶针的尾部采用焊盘或者插针结构，可以直接焊接在充电座的PCB板上，组装时不需要复杂的接线工序，提升生产装配的效率。在实际的设备运维场景中，这类充电插头的寿命直接决定了充电座的整体使用寿命，这款结构的顶针设计可以满足上万次的插拔循环，完全匹配手持条码扫描器全生命周期的充电使用需求，不需要频繁更换充电座的接触部件，降低现场设备的维护成本。另外，插头表面的标识直接模印在基座平面上，GND和5V的标识清晰，生产组装时不会出现接线错误，维修更换时也能快速判断接线定义，减少售后维护的排查时间。
