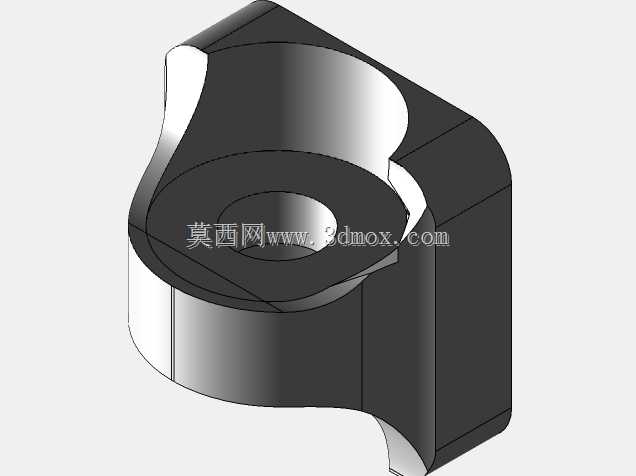

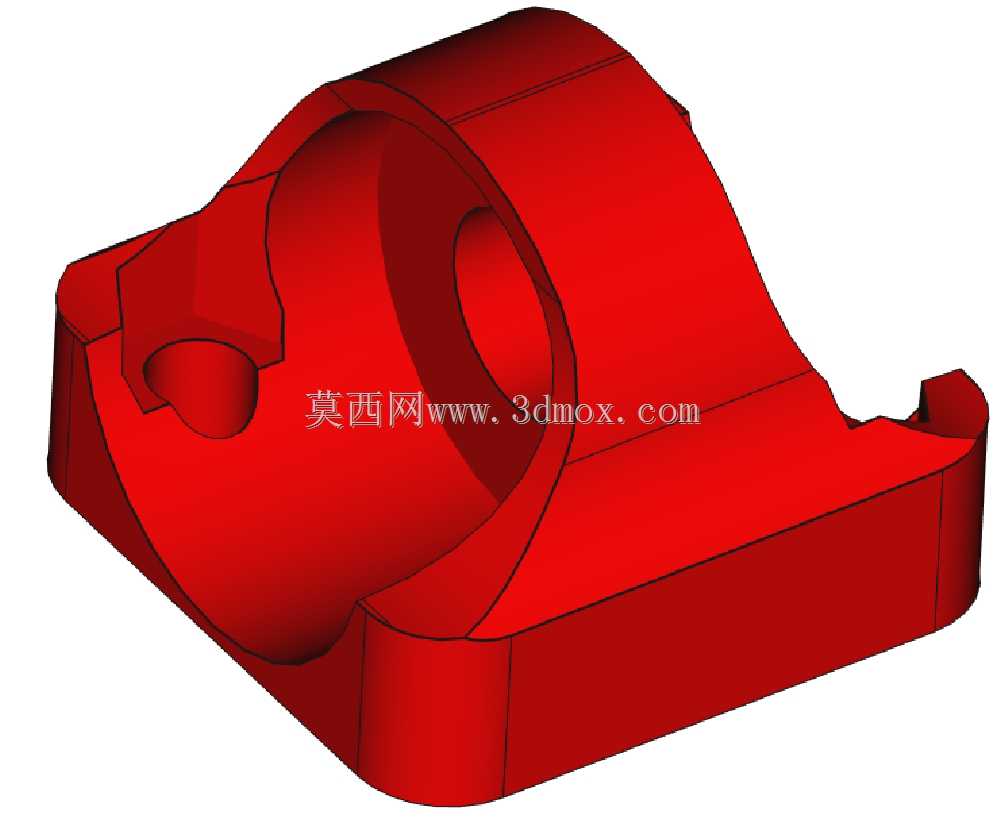

梯形传动螺母安装固定支撑座结构

　　在小型数控雕刻设备、桌面级精密铣床的进给传动链路里，梯形丝杠副的螺母固定结构直接决定了传动精度的保持性与轴向负载的承载冗余，这款支撑座正是针对Sienci Mill这类小型台式加工设备的进给轴螺母安装需求设计的专用固定构件。不同于常规圆形法兰螺母座的同轴安装逻辑，这款支架采用了半包容式的座体结构，主体安装基面为平整的矩形底面，底面预留了对应的螺栓过孔位置，可直接贴合在设备滑台的安装平面上，通过内六角螺栓完成锁紧固定，安装基面的平面度设计要求控制在0.02mm以内，避免安装时产生附加应力导致螺母同轴度偏移，进而加剧丝杠磨损、引发进给爬行问题。座体的核心容纳腔为半开放的圆弧包容结构，内径尺寸与梯形螺母的外径做过渡配合设计，

　　装配时可将梯形螺母从侧方推入容纳腔，再通过侧方的紧定螺钉孔完成螺母的周向与轴向锁止，这种侧装结构相比传统的轴向穿装法兰螺母座，在小型设备的紧凑安装空间里更具装配优势——不需要在滑台端部预留足够的螺母穿入行程，可在传动链路装配到一半行程时完成螺母与支架的固定，大幅降低小型设备的总装调试难度。从结构受力角度看，座体在螺母容纳腔的侧方延伸出了加厚的支撑筋，筋板从圆弧腔外壁一直延伸到底部安装基面的边缘，刚好对应梯形丝杠传动时的轴向受力方向，当进给轴承受切削反作用力时，轴向载荷可通过筋板直接传递到整个安装基面，避免应力集中在容纳腔的薄壁位置，长期运行下不会出现座体开裂、螺母移位的问题。座体上还设计了一个小型的侧向通孔，这个孔位并非多余结构，

　　一方面可作为润滑油路的注油通道，定期向容纳腔内的梯形螺母加注润滑脂，降低丝杠与螺母之间的摩擦系数，延长梯形丝杠副的使用寿命；另一方面也可作为螺母防转的辅助定位孔，当螺母外圆加工有对应定位凹坑时，可穿入定位销实现螺母的完全周向固定，避免紧定螺钉松动后螺母跟转导致的进给失步问题。在安装边界的适配性上，这款支架的整体外轮廓做了多处避空设计，座体的边角位置都做了圆角过渡，既避免了装配时尖锐边角划伤操作人员，也能适配滑台周边的其他构件安装位置，不会和导轨滑块、行程开关触发块、拖链安装支架等周边部件产生空间干涉。不同于部分3D打印的轻量化螺母座，这款结构的壁厚设计充分考虑了金属切削加工时的负载要求，主体壁厚均匀，既不会因为壁厚过大导致材料浪费、

　　整体重量增加，也不会因为壁厚过薄导致刚性不足，在Z轴垂直进给的应用场景下，也能稳定承载主轴单元的重量，不会因为长期受轴向静载荷出现座体蠕变变形。实际装配调试时，这款支架不需要额外做配磨加工，只要安装基面的加工精度满足设计要求，螺母装入后与丝杠的同轴度即可控制在允许范围内，能有效降低现场调试的人工成本，对于小型桌面加工设备的批量生产装配来说，这种结构的适配性优势十分明显，既可以用于X/Y轴的水平进给传动螺母固定，也可适配Z轴的垂直进给场景，只需要根据对应轴的安装孔位调整底面安装孔的间距即可快速衍生出适配不同机型的变体结构。
