巴丹S1213模拟反馈舵机结构建模

　　在小型自动化执行机构、航模姿态控制、教学实验平台搭建这类场景里，这类带模拟反馈的舵机是非常常用的末端执行元件，很多做小型机电装置开发的工程师，在做结构布局的时候经常会碰到一个问题：选型阶段拿到的产品手册往往只标注了核心性能参数，没有完整的三维外形数据，安装孔位、出线位置、突出结构的边界尺寸经常缺失，导致结构件预留安装位的时候要么留大了浪费空间，要么留小了干涉装不上，甚至因为出线口的位置没算对，装配的时候线材被挤压破损，影响整个装置的可靠性。

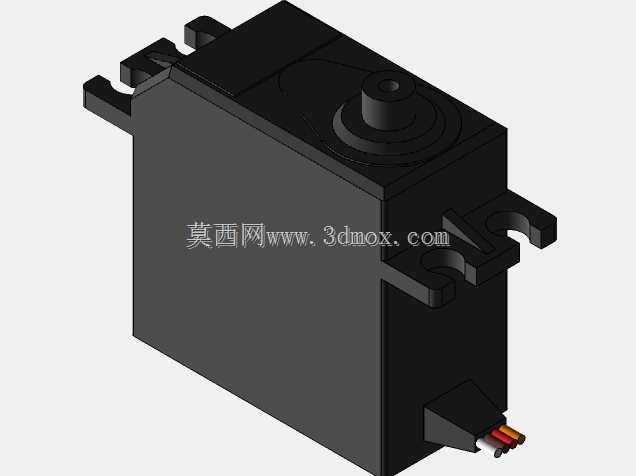

　　这个模型还原的是巴丹S1213模拟反馈伺服的完整外形结构，建模的时候完全按照实物测绘的尺寸来还原，没有做简化或者夸张的艺术处理。先看整体的安装边界，主体是方正的盒式结构，两侧伸出的安装耳是这类标准舵机的通用安装结构，耳片上的安装孔位间距、孔径都按照实物尺寸还原，做结构设计的时候可以直接调用这个模型来匹配安装支架的孔位，不用再反复核对手册上的零散尺寸。顶部的输出轴凸台高度、轴径尺寸都做了精准还原，搭配舵盘的时候可以直接计算输出端的运动包络，避免舵盘转动的时候和周边的结构件发生剐蹭。尾部的出线结构也做了完整还原，线材伸出的方向、接头处的锥度结构都和实物一致，布局走线槽的时候可以直接参考这个位置预留出线空间，不用额外预估线材的弯折半径余量。

　　从功能特性来说，这类带模拟反馈的舵机和普通无反馈舵机的区别在于，它可以实时回传输出轴的当前位置，不需要额外加装位置检测元件，在需要闭环位置控制的小型装置里非常实用，比如小型机械臂的关节转动、智能小车的转向机构、自动化教具的动作执行端，都能用到这类元件。建模的时候特意把壳体上的合模线、顶部的工艺凹槽这些细节都做了还原，不是那种简化的方块模型，做整机装配效果展示的时候，不会因为模型过于简化显得整机结构粗糙。

　　做这类元件的建模，最容易出问题的地方就是安装配合尺寸的偏差，很多网上流传的通用舵机模型，安装孔位的公差放得太大，实际打样出来的支架装上去要么孔对不上，要么舵机在支架里晃荡有间隙。这个模型的所有配合尺寸都按照实测值来做，安装耳的厚度、壳体的长宽高尺寸都控制在合理的建模公差范围内，做结构干涉检查的时候可以直接用，不用再二次调整尺寸。另外壳体侧面的散热凹槽、底部的定位凸点这些容易被忽略的结构也都做了还原，在做紧凑结构设计的时候，这些小凸点如果没算进去，很容易出现装配的时候顶到安装板的问题，很多新手工程师做设计的时候经常踩这个坑，调用完整还原的模型就能提前规避这类干涉问题。

　　在实际的工程应用里，这类舵机的负载能力、响应速度是选型时的核心考量，但结构设计阶段最影响项目进度的往往是这些安装尺寸的匹配问题，很多项目打样回来装不上，不是核心性能参数选得不对，就是这些外形细节尺寸没核对清楚，导致安装支架要重新打样，耽误整个项目的周期。这个模型把所有和安装相关的结构都做了1:1的还原，不管是做安装板的开孔布局，还是做整机的空间排布，都可以直接参考，能省掉很多手动测绘核对尺寸的时间。另外输出轴的齿形结构也按照标准舵机齿做了还原，搭配标准舵盘的时候可以直接做配合，不用再单独画舵盘的连接结构，做运动仿真的时候也能直接定义转动副，模拟舵机带载转动的过程，检查整个运动行程里有没有和周边结构的碰撞。

　　从设计思路上来说，这类民用级舵机的结构设计本身就兼顾了安装通用性和空间利用率，两侧的安装耳是和壳体一体注塑成型的，强度足够满足小型负载的安装需求，尾部出线的位置避开了安装耳的固定区域，锁安装螺丝的时候不会碰到线材，顶部的输出轴凸台做了加高处理，安装舵盘的时候不会蹭到壳体顶面，这些结构细节在模型里都有完整体现，做同类舵机安装结构设计的时候，也可以参考这些成熟的结构设计思路，优化自己的结构布局，避免出现安装干涉、固定不牢这类常见问题。
